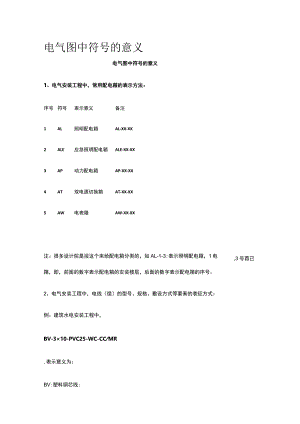

电气图中符号的意义电气图中符号的意义1、电气安装工程中，常用配电箱的表示方法：序号符号表示意义备注1AL照明配电箱AL-XX-XX2ALE应急照明配电箱ALE-XX-XX3AP动力配电箱AP-XX-XX4AT双电源切换箱AT-XX-XX5AW电表箱AW-XX-XX,3号酉己注：很多设计院是按这个来给配电箱分类的，如AL-1-3:表示照明配电箱，1电箱，即，前面的数字表示配电箱的安装楼层，后面的数字表示配电箱的序号。2、电气安装工程中，电线（缆）的型号、规格、敷设方式等要素的表征方式：例：建筑水电安装工程中，BV-3×10-PVC25-WC-CCMR,表示意义为：BV:塑料铜芯线;3×10:3根IOmm的电线（缆）；PVC25:穿管敷设，穿线管为（PVC）塑料管，直径为DN25（即一口寸管）；WC:敷设方式为沿墙敷设；CC:敷设方式为沿地面敷设；MR:敷设方式为在金属线槽内敷设。ZR-BV-3×4-CT,表示意义为：ZR:表示阻燃；BV:表示塑料铜芯线；3×4:表示3根4mm的线；CT:表示敷设方式为电缆桥架敷设。NH-BV-7×6-SC32-CEWE,表示意义为：NH:表示耐火；BV:表示塑料铜芯线；7×6:表示7根6mm的线SC32:表示穿直径为32mm的焊接钢管敷设;CE:表示沿顶板面明敷设；WE:表示沿墙面明敷设；即：耐火铜芯线7根6mm2的线穿在焊接钢管内沿顶板和墙面敷设。NH-BVR-2×1.5-SC15-CECW,表示意义为：NH:表示耐火；BVR:表示铜芯软线；2×1.5:2根1.5mm的线；SC15:表示穿直径为15mm的焊接钢管敷设；CE:表示沿顶板面明敷设；WE:表示沿墙面明敷设；即：耐火铜芯软线2根L5mm2的线穿在焊接钢管内沿顶板和墙面敷设。BV500-3×10-FPC32-AL2-2-lBV500:B-电线，V-聚氯乙烯，500-电压等级，合起来就表示为：电压等级为500V的铜芯聚氯乙烯绝缘导线，就是最常用的电线；3x10:表示3根线，每根线径为IOmm;FPC32:表示穿半硬质塑料管敷设，管径为32mm;AL2-2-1:表示配电箱和回路编号。
