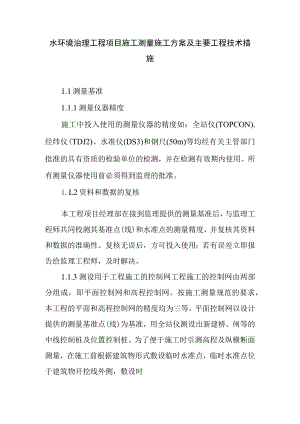

水环境治理工程项目施工测量施工方案及主要工程技术措施1.1测量基准1.1.1测量仪器精度施工中投入使用的测量仪器的精度如：全站仪(TOPCON).经纬仪(TDJ2)、水准仪(DS3)和钢尺(50m)等均经有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。所有测量仪器使用前必须得到监理的批准。1.L2资料和数据的复核本工程项目经理部在接到监理提供的测量基准后，与监理工程师共同校测其基准点(线)和水准点的测量精度，并复核其资料和数据的准确性。复核无误后，方可投入使用；若有误差立即报告给监理工程师，及时解决。1.1.3测设用于工程施工的控制网工程施工的控制网由两部分组成，即平面控制网和高程控制网。按施工测量规范的要求，本工程的平面和高程控制网的精度均为三等。平面控制网以设计提供的测量基准点(线)为基准，用全站仪测设出新建桥、闸等的中线控制桩及位置控制桩。为了便于施工时引测高程及纵横断面测量，在施工前根据建筑物形式敷设临时水准点，临时水准点位于建筑物开挖线外侧，敷设时提前埋设临时标桩作为水准点。平面控制点和水准点标桩选设计外地坪IOOXlo0X6 制板控制桩埋设示意图择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成碎墩，标桩顶面高于地面03m。临时性标桩以木桩为主，对于测量控制网点，采用防护栏、警示牌等保护措施，防止受到毁坏。桩位必须用碎保护，砌砖维护，并用红油漆作好测量标记（详见图：控制桩埋设示意图）。1.2施工部署1.2.1施测程序准备工作一测量作业自检报验合格合格进入下道工序1.2.2施工测量组织工作由专业测量人员成立测量组，根据给定的坐标点和高程控制点进行工程定位、建立平面控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。1.3施工测量的基本要求1.3.1施测原则(1)严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。(2)必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。(3)定位工作执行自检、互检合格后再报检的工作制度。(4)测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。(5)明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。1.3.2准备工作全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程以及建筑物设计断面、建筑物±0OOO的绝对标高。在了解总图后认真学习施工图，及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，以及管道横断面的尺寸、形状等，它是整个工程放线的依据，在熟悉图纸时，着重掌握开挖断面、建筑物轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。1.4高程控制网的布设1.4.1高程控制网的布设原则（1）为保证建筑物施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度的首要条件。（2）根据场区内设计给定的高程点布设场区高程控制网。1.4.2高程控制网的等级及技术要求（1）高程控制网的精度，不低于三等水准的精度。（2）引测的水准控制点，需经复测合格后方可使用。1.4.3资料整理施工测量成果资料（包括观测记录、放样单）、图表（包括断面图、测量控制网计算资料）要统一编号，妥善保管。对所有观测记录，必须保持完整，不得任意撕页，记录中间也不得无故留下空页；对所有观测数据，应随测随记，严禁转抄、伪造，文字与数字力求清晰、整齐、美观。对取用的已知数据、资料均应由两人独立进行百分之百的检查、核对,确信无误后方可提供使用。1.4.4测量核实工程的施工测量放线完毕后，项目部及时向监理申请对所有相关内容进行检查，另外要随时协助监理检查建筑物的放线，还应将所有标记和标线保持清晰。1.5质量保证措施(1)测量作业的各项技术按工程测量规范进行。(2)测量人员全部取证上岗。(3)进场的测量仪器设备，必须检定合格且在有效期内，标识保存完好。(4)施工图、测量桩点，必须经过校算校测合格才能作为测量依据。(5)所有测量作业完后，测量作业人员必须进行自检,自检合格后，上质量总监和责任工程师核验，最后向监理报验。(6)自检时，对作业成果进行全数检查。(7)核验时，要重点检查轴线间距、纵横轴线交角以及工程重点部位，保证几何关系正确。(8)加强现场内的测量桩点的保护，所有桩点均明确标识，防止用错和破坏。1.6施测安全及仪器管理(1)施测人员进入施工现场必须戴好安全帽。(2)在基坑边投放基础轴线时，确保架设的经纬仪稳定性。(3)操作人员不得从轴线洞口上仰视，以免掉物伤人。(4)轴线投测完毕，须将洞上防护盖板复位。(5)操作仪器时，同一垂直面上其他工作要注意尽量避开。(6)施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞。仪器架设好，须有专人看护，不得只顾弹线或其他事情，忘记仪器不管。(7)施测过程中，要注意旁边的模板或钢管堆，以免仪器碰撞或倾倒。(8)所用线坠不能置于不稳定处，以防受碰被晃掉落伤人。(9)仪器使用完毕后需立即入箱上锁，由专人负责保管，存放在通风干燥的室内。(10)测量人员持证上岗，严格遵守仪器测量操作规程作业。(11)使用钢尺测距须使尺带平坦，不能扭转折压，测量后应即卷起。(12)钢尺使用后表面有污垢及时擦净，长期贮存时尺带涂防锈漆。
