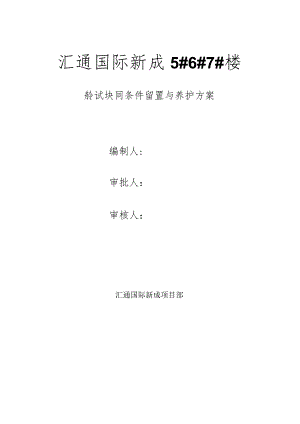

汇通国际新成5#6#7#楼舲试块同条件留置与养护方案编制人:审批人：审核人：汇通国际新成项目部202*年3月20日目录一.编制依据错误!未定义书签。二.工程概况O三.混凝土留置方案错误!未定义书签。四.试件制作3五.试件养护错误!未定义书签。六试件送检错误!未定义书签。七.质量保证措施错误!未定义书签。一.编制依据1 .施工图纸2 .混凝土结构设计规范GB50010-202*3 .高层建筑混凝土结构技术规程JGJ3-202*4 .混凝土结构耐久性设计规范GB/T50476-202*5 .标准图集：IlGlOl-1/2/3；12G901-1/2/3；12G614-1等6 .按照质量监督站的相关管理规定。7 .混凝土结构工程施工质量验收规范GB202*4-20028 .混凝土强度检验评定标准GBJ107二.工程概况1 .本工程为汇通国际新成5#6#7#楼项目，位于某某高碑店市，东邻瑞祥街、南邻紫霞路、西邻112国道。地下一层、地上十八层。总建筑面积38000平米。建筑层高地下3.1米、地上2.9米、机房4.78米。室外高差0.3米，建筑总高度52.27米。2 .建设单位：高碑店市昆仑房地产开发总承包公司3 .建筑工程设计规模：中型4 .住宅总户数：108户+216户+144户=468户5 .建筑合理设计使用年限：50年6 .建筑耐火等级：地下一级、地上二级7 .抗震设防裂度：7度8 .结构形式：剪力墙结构9 .外保温材料设计使用年限：25年10.设计混凝土强度部位及构件强度抗渗等级基础垫层C15/防水保护层C15/基础筏板C30P6基础顶一5.67m墙C35地下室外墙为P6梁、板C355.67m以上墙C30/梁、板C30/后浇带高一级的补偿收缩碎其他C25三.混凝土留置方案1.根据混凝土结构工程施工质量验收规范GB202*4-2002规定：(1)当一次连续浇筑超过100Om3时，同一配合比的混凝土每200m3取样不得少于一次；(2)每一楼层、同一配合比的混凝土，取样不得少一次。对涉及混凝土结构安全的重要部位进行结构实体检验，所得的结果作为强度统计评定的依据。2 .同条件养护试件所对要的结构构件或结构部位，要由监理、建设、施工等单位共同选定；3 .对混凝土结构工程中的各混凝土强度等级，要留置同条件养护试件;4 .根据同一强度等级的同条件养护试件，其留置的数量要根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。根据某某省对于高层建筑同条件试块留置文件规定，同一强度等级的同条件养护试件，其留置总数不得少于6组。根据既体现结构重要部位又适度控制实体检验数量的原则，对本工程，重要部位拟从如下位置选取：竖向构件中的墙、柱、核心筒，水平构件中跨度28m的梁、跨度N5m的单向板、跨度26m的双向板、跨度22m的悬挑梁板。5 .拆模同条件试块（判定税是否达到设计要求或规范要求的强度），按每一施工流水段至少留置一组同条件试块。6 .等效养护龄期取按平均日温度累计达到600°Cd时所对应的龄期,0及以下的龄期不计入，等效养护龄期不小于14d,也不宜大于60d。在进行温度累计时，根据气象部门提供的资料进行。7 .同条件养护试件的强度代表值要根据强度试验结果按现行国家标准混凝土强度检验评定标准GBJlO7的规定确定后，乘折算系数取用；折算系数宜为LI0,也可以根据当地的试验统计结果作适当调整。8 .在养护期间，施工、监理的有关责任人员认真做好日温度记录，并签名确认。同条件养护试件送达检测机构填写来样登记时，要根据试件的等效龄期如实填写，严禁等效龄期未到就把试件送到检测机构。根据本工程实际现场和混凝土方量的需要，确定本工程留置同条件养护试件的部位与组数如下：(2)5#6#7#楼序号构件碎标号组数1垫层C151组2防水保护层C151组3基础底板C304组4-1层至地上18层墙柱C30每层2组5-1层至地上18层梁板楼梯C30每层2组6屋顶机房C302组同条件试块的留置根据需要调整留置组数。四.试件制作在该工程的各个重要部位浇混凝土时，在浇注地点随机取样制作，并经监理见证。五.试件养护同条件养护试件拆模后，放置在靠近结构构件或结构部位的适当位置，采取相同的养护方法，由养护室管理人员负责试块养护工作。为防止试块在楼面施工过程中受到破坏（如拆模），影响到结构的评定，项目部采取焊一个钢筋笼保护试块的办法。六试件送检试件在达到等效养护龄期时，在监理的见证下共同送到高碑店市有资质检验单位试验。等效养护龄期是同条件养护试件从与结构构件一起养护之时起按日平均温度逐日累计达到600°Cd时所对要的龄期，等效龄期不小于14d,也不宜大于60d。在养护期间，施工、监理的有关责任人员认真做好日温度记录，并签名确认。七.质量保证措施1 .制作试件前要清理好试模并固定牢固，试模刷机油润滑。2 .制作试件时用60Omm长l6圆钢，端部磨圆，插捣按螺旋方向从边缘向中心均匀进行。在插捣底层混凝土时，捣棒应达到试模底部，插捣上层时，捣棒应贯穿上层后插入下层2030mm0插捣时捣棒应保持垂直，然后用抹刀沿试模内壁插拔数次。项目部采用边长为：100*100*10Omm的立方体试块模制作，每层的插捣次数按IoOOomm2截面积内不得少于12次，并用橡皮锤轻轻敲击试模四周，直至插捣棒留下的孔洞消失为止。3 .制作碎试件时，应在校试件终凝前在表面用铁钉刻写试件所代表的结构构件名称、制作日期、强度等级、组数。4 .折模后试件要放置在靠近相要结构构件或结构部位的适当位置，防止工人操作时损坏试件。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
