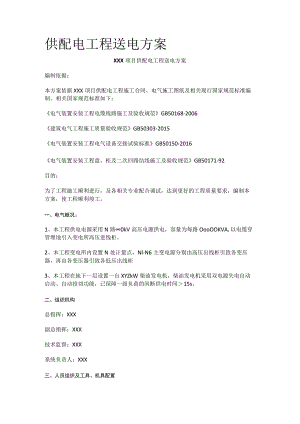

供配电工程送电方案全.docx

供配电工程送电方案XXX项目供配电工程送电方案编制依据：本方案依据XXX项目供配电工程施工合同、电气施工图纸及相关现行国家规范标准编制。相关国家规范标准如下：电气装置安装工程电缆线路施工及验收规范GB50168-2006建筑电气工程施工质量验收规范GB50303-2015电气装置安装工程电气设备交接试验标准GB50150-2016电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92目的：为了工程施工顺利进行，及各相关专业配合调试，达到更好的工程质量要求，编制本方案，使工程顺利竣工。一、电气概况：1、本工程供电电源采用N路0kV高压电源供电，容量为每路OooOOKVA,以电缆穿管埋地引入变电所高压进线柜。2、本工程变电所内设置N处计量点，Nl-N6主变电源分别由高压出线柜引致各变压器，再由各变压器引致各低压出线柜3、本工程在地下一层设置一台XYZkW柴油发电机，柴油发电机采用双电源失电自动启动、自动投切功能，已保障一级负荷的间断供电时间15s。二、组织机构总指挥：XXX副总指挥：XXX技术监督：XXX系统负责人：XXX三、人员组织及工具、机具配置3.1 人员组织安排送电和配合用工电工：3人相关专业人员：4人3.2 工具和机具名称型号单位数量绝缘电阻摇表ZC25-3只1钳形表0400A只1数字式万用表0500V只1对讲机HQT对1相位监测仪只1常用配套工具套若干四、送电措施4.1主干线回路及配电箱绝缘测试1）按系统图进行校对线路，检查接线的正确性、安全性。2）进行绝缘值的测试并做好测试记录。3）送电，采用万用表进行电压测试，检查相位，挂好警告牌4）配电箱内全部电器安装完毕后，用500V兆欧表对线路进行绝缘电阻测试。绝缘电阻测试包括相线与相线、相线与地线、相线与号线所有导线之间绝缘电阻。绝缘电阻应0.5MC。普通电缆绝缘电阻应20M密集型母线槽绝缘电阻应0.5MQ1）查看变电所内是否还有遗留物，是否己经打扫干净，主变高低压侧螺丝是否己坚固牢靠；高压柜接地刀是否已经分开；进线开关及所有负荷开关是否已在分位；2）接地（接零）保护措施：接地排位于配电箱下部，位置正确；并且部件齐全，箱体开孔合适，切口整齐。暗式配电箱箱盖紧贴墙面；零线经汇流排（零线端子）连接，无绞接现象；油漆完整，箱内外清洁，箱盖、开关灵活，回路编号齐全，接线整齐；PE线安装明显、牢固。连接牢固紧密，不伤线芯。压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。3）电气设备、器具和非金属部件的接地（接零）：导线连接紧密、牢固，接地（接零）线截面选择正确，需防腐的部分涂漆均匀无遗漏，不污染设备和建筑物，线路走向合理，色标准确。4.3 环境条件各变电所均施工完毕，场地清理干净，门锁均锁好，各楼层配电箱均己装好，而且配好门锁，配电箱内已施工完毕，达到送电条件。4.4 送电步骤1）电气线路送电过程中，配电柜具有失压欠压保护、过压保护、过流保护、过载保护等功能。送电处于空载状态。2）在各部位设备接线完毕，但应在负载断开的情况下可逐步向下级送电。送电程序：以上步骤完成并确认后，按照送（受）电计划表（后附）变电所配电柜序号，回路序号逐级进行；一组人在变电所操作配电柜，一组人按照变电所的回路位置逐步测试；变电所送电采用点动一合闸的方式；送电应二人一组，配备对讲机，提高送电时的效率和安全；在每一回路送电后，应在现场予以警示性标记和警示语。送电时按回路顺序逐路送，每送一路应检查由此回路供电的所有配电箱总开关上桩头的电压及相位。此回路所有配电箱电全部送到后然后再合上第二个回路开关，重复上述步骤，直到全部配电箱电送到。送电时应有甲方负责人在场，经许可后方能操作开关，操作时至少应有二位操作工在场，一人操作，一人监护。送电完毕后，所有带电的配电箱、控制箱上均应挂好送电标识。各配电箱间应上锁，钥匙专人保管。五、安全保障及防火1）参加送电调试的相关人员必须持证上岗，施工现场设专职安全员、项目负责人和项目施工员为现场安全第一责任人，全面负责现场的安全，在布置生产任务的同时，应认真进行有针对性的安全技术交底，严禁违章指挥、冒险作业，建立健全安全生产责任制，责任落实到人，明确安全指标和保证措施。5.2安全用电1）施工现场的用电设备及线路的绝缘必须良好，电气设备及装置的金属部位和可能由于绝缘损坏而带电的必须采取保护性接地和接零措施。2）施工用流动动力箱、照明箱必须完好无损，箱内开关电器（含插座）应按其规定的位置坚固在电器安装板上，不歪斜不松动，箱内的工作零线应通过接线端子板连接，并与保护零线端子板分设，接头不松动，不得有外露带电部分，外壳等必须作保护接零。动力流动箱内必须做到“一机一闸一漏电严禁用一漏电开关直接控制两台及两只以上用电设备（含插座），动力照明流动箱拖线不得超过30米，当中应无接头。3）电气装置遇到跳闸时，不得强行合闸，应查原因，排除故障后再行闸，线路故障检修应由专职电工负责，非专职业电工不得擅自开箱合闸。4）现场移动电动工具应有良好的接地，使用前应检查其性能，长期不用的电动工具其绝缘性能应经过测试后方能使用，手持电动工具的电源线不得随意加长，使用工具附近必须设置可控制的配电箱，必须装有漏电开关，使用电动工具时应有二人在场操作，以利处理应急事故。临时电与正式电的切换程序及方案；D根据现场情况，为了方便外网各管线进行施工，我方将于5月8日开始拆除零部件及医院区域内的临时用电（包括二级箱及临时电缆），零部件及医院使用正式电。外网电缆现均已接入零部件及医院地下室变电所。我方对临时用电改用正式电做出以下安排：2）现我方已要求地下室变电所施工单位于2018年5月7日前完成地下室变电所内配电柜接铜牌，并保证零部件及各楼层配电间具备正式电用电条件。3）在各楼层配电间及各用电设备具备正式用电条件的前提下，要求各分包单位根据其用电负荷分别从各楼层配电间引出临时总电箱（内配置电表，以便查看用电量）；各分包队伍从各自的临时总电箱中接引临时施工用电。七、应急预案为了确保XXX用电的安全,特根据XXX具体情况制定应急预案如下：7.1 成立XXX用电安全事故应急领导小组组长:XXX副组长:XXX成员:全体参建单位领导小组职责：1）组长负责召开领导小组会议,布署XXX安全工作,检查并落实用电安全工作重大事宜。2）副组长负责落实XXX用电应急预案的落实情况,处理突发用电安全事故，做好领导交办的其它任务。3）小组成员负责各年级、各部门突发用电安全事故的处理、监控报告等事宜，并保证领导小组指令的畅通，做好用电安全工作的宣传、教育、落实、检查、处理等,把用电事故减少到最低限度。7.2 制定制度,严格落实二根据XXX实际情况,制定用电管理制度、用电安全管理制度等各项规章制度，层层签订用电安全责任状，严格制定XXX用电安全防范预案。7.3 消防保护措施1）对用电线路进行巡视，以便及时发现问题。2）在设计和安装电气线路时，导线和电缆的绝缘强度不应低于网路的额定电压，也要根据电源的不同电压进行选配。3）安装线路和施工过程中，要防止划伤、磨损、碰压导线绝缘，并注意导线连接接头质量及绝缘包扎质量。4）在特别潮湿、高温或有腐蚀性物质的场所内，严禁绝缘导线明敷，应采用套管布线，在多尘场所，线路要经常打扫，勿积油污。5）严禁乱接乱拉导线，安装线路时，要根据用电设备负荷情况合理选用相应截面的导线。并且，导线与导线之间，导线与建筑构件之间及固定导线用的绝缘子之间应符合规程要求的间距。6）定期检查线路熔断器，选用合适的保险丝，不得随意调粗保险丝，更不准用铝线和铜线等代替保险丝。7）检查线路上所有连接点是否牢固可靠，要求附近不得存放易燃可燃物品。8）发生火灾时要首先切断电源以免触电，避免电气设备与线路短路扩大。9）火灾区域内电气设备由于受潮及烟薰，绝缘能力降低，拉开开关时要使用绝缘工具。10）剪断电线时，不同线路应在不同部位剪断，以免发生两相或三相短路，架空线路在支持物件附近断开。11）带电线接地时应设警戒区域，防止人员进入而触电。7.4 电气火灾的防护措施1）正确选用保护装置，防止电气火灾发生2）对正常运行条件下可能产生电热效应的设备采用隔热、散热、强迫冷却等结构，并注重耐热、防火材料的使用。3）按规定要求设置包括短路、过载、漏电保护设备的自动断电保护。对电气设备和线路正确设置接地、接零保护，为防雷电安装避雷器及接地装置。4）根据使用环境和条件正确设计选择电气设备。恶劣的自然环境和有导电尘埃的地方应选择有抗绝缘老化功能的产品，或增加相应的措施；对易燃易爆场所则必须使用防爆电气产品。7.5 送电后的安全防护与值班情况带有机械传动的电器、电气设备、必须装护盖、防护罩或防护栅栏进行保护才能使用，不能将手或身体进入运行中的设备机械传动位置，对设备进行清洁时，须确保切断电源、机械停止工作并确保安全的情况下才能进行，1）湿手或赤脚不要接触开关、插座、插头和各种电源接口，不要用湿布抹照明用具和电器。2）移动电器设备时，必须切断电源。3）发现电器设备冒烟或闻到异味（焦味）时，要迅速切断电源，通知电工检查和维修，避免扩大故障范围和发生触电事故。4）发现电线破损要及时更换或用绝缘胶布扎好，严禁用普通医用胶布或其他胶带包扎5）电气设备的安装、维修应由持证电工负责6）操作者应十分熟悉设备的总闸和所操作设备的性能。7）操作者在电工维修设备的时侯，不能擅自离开，要进行监护，等待维修完毕后的试车。8）未经有关部门的许可不能擅自进入电房或电气施工现场。9）对规定使用接地的用电器具金属外壳做好接地保护或加装漏电保护器，不要忘记用三线插座、插头和安装接地线。7.6 思想重视1）自觉提高安全用电意识和觉悟，坚持“安全第一，预防为主的思想，确保生命和财产安全，从内心真正的重视安全，促进安全生产。2）当发现发生触电事故时，应立即拉下电源开关或拔掉电源插头，若无法及时找到或断开电源,可用干燥的竹竿、木棒等绝缘物挑开电线,不可直接拉扯伤者，必须首先切断电源。a）切勿用潮湿的工具或金属物拨开电线；b）切勿用手触及带电者；c）切勿用潮湿的物件搬动电者；d）切勿用潮湿的工具或金属物拨开电线；e）切勿用手触及带电者；f）切勿用潮湿的物件搬动电者；将伤者移到安全地方，检查伤者的呼吸及心跳g）打电话呼叫救护车；3）当发生电气火灾时，应立即用灭火器或车间备用灭火砂将火扑灭；无法切断电源时，应用不导电的灭火剂灭火，不要要水及泡沫灭火剂，推荐使用C02灭火器；4）迅速拨打Ilo或119报警电话；7.7 值班情况及安全责任人日期值班人员名单联系方式星期一星期二星期三星期四星期五星期六星期日7.8 应急响应过程和应急处理程序1）接警与通知：事故发生后，在场人员必须立即将所发生的事故的情况报告工地项目经理，项目经理必须掌握的情况有:事故发生的时间与地点、种类、强度、危害;在基本掌握事故情况后，领导小组应立即启动应急预案，迅速赶赴现场组织抢救。同时向公安机关、电力管理部门报案并配合公安部门开展工作，还应根据需要通知急救、医疗、消防等部门参与现场救护。2）现场应急抢救、现场保护：在场人员应首先检查工人受伤情况，应立即将受伤人员送往最近医院救治或拨打120给医院，拨打120同时向公安机关、电力管理部门报案并配合公安部门开展工作。3）项目部要及时通知家属事故情况和
