低压软启动器的选用方法.docx

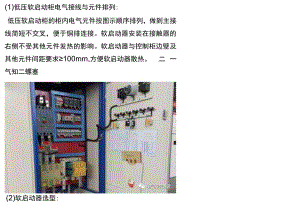

(1)低压软启动柜电气接线与元件排列:低压软启动柜的柜内电气元件按图示顺序排列，做到主接线简短不交叉，便于铜排连接。软启动器安装在接触器的右侧不受其他元件发热的影响。软启动器与控制柜边壁及其他元件间距要求100mm,方便软启动器散热。二一气知二螺塞(2)软启动器选型:除了技术、性能、价格比较外，还要考虑设备现场的电网容量、设备启动负荷轻重、启动频繁程度等具体条件。对于水泵类启动负载较轻的设备，可选择功能简单、价格较低、操作方便的软启动器。这类设备根据电动机额定功率，选用样本规定的相同容量的软启动器就能满足需要。近电气知识弟空对于大型风机、破碎机等启动负荷比较重的设备，应该选用启动功能比较多、有限流启动功能、自身保护比较齐全的软启动器。尤其功率比较大的设备（200KW以上），最好选用启动功能比较全的高性能软启动器。达电气如以葬堂(3)隔离器和熔断器选择:软启动柜中的隔离电器，可以选用隔离开关也可以选用具有隔离功能的塑壳断路器。小功率软启动柜直选用隔离开关熔断器组合的刀熔开关。不但起到隔离保护作用，还可以降低工程造价。隔离开关的额定电流大于电动机的额定电流就可以满足运行要求。:电气知炽葬由于软启动器中晶闸管的浪涌焦耳积分（2t）值有限，选用断路器做短路保护装置不能有效保护晶闸管元件。建议选用快速熔断器做短路保护装置。快速熔断器可选用aR或NGT型半导体保护熔断器。7二电气知-燃一选用快速熔断器一般不用做分断能力校验，因为aR型熔断器的额定分断能力为50KA,NGT快速熔断器的分断能力为120KA,能够满足一般配电工程需要。另外熔断器还有限流功能，对晶闸管的保护要比断路器可靠。、心电气知职獴整课堂快速熔断器的额定电流的选用原则是设备启动时不会熔断，设备安装处发生最小短路电流时必须可靠熔断。具体选用时可根据设备的负荷性质和电动机的启动电流，查阅熔断器制造厂提供的熔断器时间一电流特性曲线、2t值及晶闸管的值进行计算选择。在缺少上述资料时也可按下述经验公式计算选用：叁气初媒燃空lfn>(1.82.0)*leIfn快速熔断器额定电流Ie电动机额定电流<电气知识螺堂(4)旁路接触器的选择：软启动结束时电动机已在额定电压上运行，所以按电动机的额定电流选用交流接触器就能满足要求。要注意的是在配柜接线时，做到软启动器与接触器同相连接，不要接错相序。仁富知史弟堂（5）过负荷保护装置的选择:软启动装置的过负荷保护装置应该选用具有过载保护、断相保护和温度补偿功能的热过载继电器。具体选用时，要使电动机的工作电流在热元件整定电流范围以内。工作时容易过载的设备，要使电动机的额定电流值靠近热元件整定电流范围的下限。忑为气知识舜堂七电气知短鳏型（6）变压器负载能力及保护整定值校验:在软启动装置选用时除注意上述要求外，还要注意为设备供电的变压器的负载能力。如果事前变压器已接近满载，要慎重选用软启动设备。尤其是要增设功率比较大的设备时，更要核对校验变压器的荷载能力和保护的整定值；增加软启动设备后，变压器二次侧断路器的短路短延时脱扣器的整定值卜2为：二电气知识螺一Ir21.1(IL1.35*K*le)式中：IL变压器正常运行时的负荷电流K新增加软启动设备的启动电流与电动机额定电流的比值；Ie新增加电动机的额定电流电知织穿空计算出的k2应小于变压器二次侧断路器现在的实际短路短延时脱扣器的整定值；否则，在新增加设备启动时，变压器二次侧断路器要分段跳闸。造成软启动器选用失败。:鬼气知识界整
