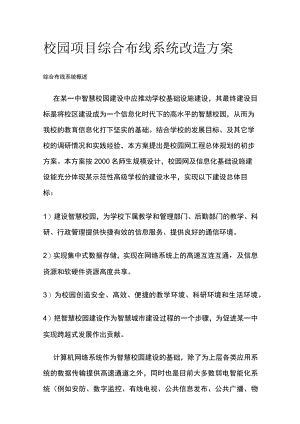

校园项目综合布线系统改造方案综合布线系统概述在某一中智慧校园建设中应推动学校基础设施建设，其最终建设目标是将校区建设成为一个信息化时代下的高水平的智慧校园，从而为我校的教育信息化打下坚实的基础。结合学校的发展目标、及其它学校的调研情况和实践经验，本方案提出是校园网工程总体规划的初步方案。本方案按2000名师生规模设计，校园网及信息化基础设施建设能充分体现某示范性高级学校的建设水平，实现以下建设总体目标：1）建设智慧校园，为学校下属教学和管理部门、后勤部门的教学、科研、行政管理提供快捷有效的信息服务、提供良好的通信环境。2）实现集中式数据存储，实现在网络系统上的高速互连互通，及信息资源和软硬件资源高度共享。3）为校园创造安全、高效、便捷的教学环境、科研环境和生活环境。4）把智慧校园建设作为智慧城市建设过程的一个步骤，为促进某一中实现跨越式发展作出贡献。计算机网络系统作为智慧校园建设的基础，除了为上层各类应用系统的数据传输提供高速通道之外，同时也是目前大多数弱电智能化系统（例如安防、数字监控、有线电视、公共信息发布、公共广播、物联网等）的主要传输通道之一。目前多数弱电系统的传输方式正逐渐从原有的模拟方式向数字化方式发展，其主要利用的技术依托就是高速、可靠的网络平台。因此，网络系统是智慧校园规划建设的关键内容。本方案设计是一整套端到端的系统解决方案，系统各个部件经过严格的设计和生产，通过了最严格的六类部件测试，链路及信道性能超过ISO/IEC118012002及EIA/TIA568要求,满足用户对于安全可靠性的要求，适应于不同类型建筑综合布线系统，并为客户提供更合理的系统解决方案。在整个系统的设计规划上，我们充分考虑了某一中各建筑之间的联系，从全局着手，整体规划，逐步构建整个某一中的布线系统。新建的系统既要满足目前的需求，又要具备可扩展、可升级的能力。在构建某一中综合布线系统时，还必须考虑将来的发展，在系统关键的设备配置中留有适当的余量。1）本方案中数据总机房架设在2号楼4层。数据汇聚机房分布如下：楼栋汇聚机房接入机房0号楼1012021号楼1061062号楼4014013号楼1061064号楼202202；（201,204,101,103为计算机机房）5号楼1051046号楼3043047号楼音控室音控室8号楼1051049号楼30730710号楼暂定IF暂定IF食堂及宿舍与2号楼共用食堂及宿舍区域门卫2）垂直和水平数据主干采用12芯室内万兆多模光缆；室外主干线光缆采取室外中心束管式光缆12芯单模光纤。3）楼层管理间：数据采用六类非屏蔽24口配线架（配模块）。4）水平子系统数据传输全部采用六类四对非屏蔽双绞线，用于实现灵活使用功能转换。5）信息点面板采用86型双孔面板和单孔面板入地面插座。6)光纤信息点采用4芯室内多用途多模光纤，从楼层汇聚机房光纤配线架端接。综合布线系统设计本设计方案的目标是满足某一中智慧校园信息传输的需要，并根据实际应用，充分考虑将来发展趋势，为整个智能化系统提供一个信息传输、交流的集成物理平台。综合布线由六个独立的子系统组成，一般采用星型结构，可使任何一个子系统独立地进入综合布线系统中。工作区(WorkLocation)子系统又叫用户子系统,工作区墙面上的信息点采用管线敷设的施工方法，每个房间的信息点由水平主干线槽引出，沿管路引致安装盒，单口/双口信息面板附着信息模块，固定于安装盒。采用标准通讯插座，模块化插座，端连设备。在每个工作区域都安装一个六类单孔或双孔非屏蔽信息插座。六类信息插座能支持350MHZ的带宽，满足高速数据通信图像通信。RJ45信息插座与其旁边电源插座应保持20cm的距离，若信息插座采用墙面安装方式,信息插座和电源插座的低边距地板水平面300mmo信息点模块全部采用6类模块，信息点模块安装采用墙装模式，即在墙上信息点位预埋86型底盒，并用86型面板封装。模块及面板安装时，需根据工程装潢实际情况及时调整。对于墙面无法安装的开敞公共公域选用地面插座。综合布线系统的具体信息点数及分布如下表所示（具体点表略）：楼栋位置数据点AP点位机房位置O号楼IF心理教室82放松室团队活动室61过道122F训练室61放松室81测试室81过道121号楼IF美术教室102陶艺操作室配电室20美术办公室101美术教室102美术画室92陶艺办公室101陶艺教室92陶艺操作室92过道432F音乐教室102音乐办公室101音乐教室102训练室51训练室51训练室51训练室51训练室51过道232号楼IF仓库41主机房仓库41医务室101校友会41维修室61保管室61维修室61油印室61办公室101财务室111过道832F校史成列室84校办101师资处61人事档案室61过道333F演讲厅202人事档案室61办公室101行政会议室202校长室71书记室71校长室71过道334F档案办公室61档案室61贵宾室81信息中心办公室191主机房31扩容机房41过道335F会议室192电梯103号楼IF广播室31资料室德育处101教学处101教务室101教务室101物理教研室101资料室101过道732F储藏室41数学教研组101数学教研组101化学教研组101会议室181过道433F教学科研室101语文教研组101语文教研组101历史教研组101会议室181过道434F政治教研组101英语教研组101英语教研组101接待室81会议室181过道435F水电问20过道10电梯104号楼IF小剧场114机器人工作储藏室10室储藏室10外语听说教室72机器人工作室92外语听说教室72过道332F外语听说教室72计算机办公室101DV制作室81外语听说教室72过道333F物理实验室102准备室61准备室61物理实验室102过道334F物理实验室102准备室61准备室61物理实验室102过道335号楼IF教室102104教室教室102教室102教室102多功能室111过道232F教室102教室102教室102教室102多功能室111过道433F教室102教室102教室102教室102多功能室111过道434F教室102教室102教室102教室102多功能室111过道436号楼IF录像室101准备室控制室60监控室60地理教师办公室101生物教师办公室101过道632F化学实验室102准备室61准备室61化学实验室102准备室61准备室61化学实验室102过道233F生物实验室102准备室61准备室61生物实验室102准备室61准备室61生物实验室102过道234F地理创新实验室272准备室61准备室61化学创新实验室272组织培养室102分子实验室102过道237号楼IF办公室101功能室办公室101体育场164功能室71功能室71配电间10体操室82体操室71过道632F办公室101办公室101办公室101办公室101乒乓室113过道433F跆拳道室82跆拳道室71过道438号楼IF教室102104教室教室102教室102教室102多功能室111过道232F教室102教室102教室102教室102多功能室111过道433F教室102教室102教室102教室102多功能室111过道434F教室10
