(全)混凝土裂缝处置方案.docx

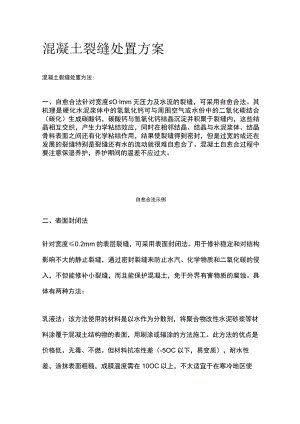

混凝土裂缝处置方案混凝土裂缝处置方法:一、自愈合法针对宽度Olmm无压力及水流的裂缝，可采用自愈合法。其机理是硬化水泥浆体中的氢氧化钙可与周围空气或水份中的二氧化碳结合（碳化）生成碳酸钙，碳酸钙与氢氧化钙结晶沉淀并积聚于裂缝内，这些结晶相互交织，产生力学粘结效应，同时在相邻结晶、结晶与水泥浆体、结晶骨料表面之间还有化学粘结作用，结果使裂缝得到密封，但是过宽的或还在发展的裂缝特别是裂缝还有水的流动就很难自愈合了。混凝土自愈合过程中要注意保湿养护，养护期间的温差不应过大。自愈合法示例二、表面封闭法针对宽度0.2mm的表层裂缝，可采用表面封闭法。用于修补稳定和对结构影响不大的静止裂缝，通过密封裂缝来防止水汽、化学物质和二氧化碳的侵入，不但能修补小裂缝，而且能保护混凝土，免于外界有害物质的腐蚀。具体有两种方法：乳液法：该方法使用的材料是以水作为分散剂，将聚合物改性水泥砂浆等材料涂覆于混凝土结构物的表面，用刷涂或辐涂的方法施工。此方法的优点是价格低、无毒、不燃。但材料抗冻性差（-5OC以下，易变质），耐水性差，涂抹表面粗糙，成膜温度需在10OC以上，不太适宜于在寒冷地区使用。溶剂法:该方法是用封缝涂料,其中封缝涂料分为底层涂料和面层涂料，且皆为有机溶剂型封缝涂料。涂覆于混凝土结构物的表面，用刷涂或辑涂的方法施工。该法所用材料克服了乳液法的缺点,材料抗冻性好（-20储存不变质），耐水性好，涂膜表面黏结力强，耐碱，耐洗刷，耐紫外线，耐冻融循环，负温下也能成膜，但表面观感较差。适用于环境温度-45-30oCo但此法价格较高，储存需防火。对楼板和其他需要防渗的部位，应在混凝土表面粘贴纤维复合材料以增强封护作用。工艺流程：表面刷毛并冲洗一嵌补表面缺损（可用环氧胶泥或乳胶水泥）一选材涂复。施工要点；由于涂层较薄，应选用粘结力强且不宜老化的材料；对活动裂缝，应采用延伸率较大的弹性材料；涂复均匀，不得有气泡。表面密闭法示例三、压力注浆法压力注浆法俗称打针。针对宽度0.2mm裂缝（包括深层裂缝和贯通裂缝），可采用压力注浆法。其原理是施加一定的压力，将灌浆材料注入到混凝土内部，胶结材料硬化后与混凝土形成一个整体，从而对裂缝进行黏合，封闭和补强。常用的胶结材料有等化学材料。工艺流程：凿槽一埋设浆嘴一封缝一密封检查一配制浆液一灌浆一封孔一灌浆质量检查。施工要点：灌浆材料宜选用粘结力强、可灌性好的树脂类材料，通常选用环氧树脂；对于宽度大于2mm的特大裂缝可采用水泥类材料,对于活动性裂缝宜采用聚氨酯（现场常用材料）；化学灌浆压力控制在0.20.4MPaz水泥浆灌浆压力控制在0.40.8MPa,增大压力并不提高灌浆速度，也不利于灌浆效果；灌浆后，待浆液初凝而不外渗时，方可拆下灌浆嘴（盒、管）。灌浆材料的选择：L聚氨酯修复体各龄期的抗压强度、抗折强度及劈裂抗拉强度较低，但抗渗等级却很高（一般可达到P8）,适用于抗渗等级要求很高而对强度要求较低的结构部位裂缝的加固处理。2、环氧树脂修复体早期抗压强度、抗折强度及劈裂抗拉强度较混凝土本体低,而后期强度则很高，抗渗等级较高（一般可达到P6）,适合于对抗渗性要求较高且对早期强度要求不高，而主要利用后期强度的结构裂缝加固处理。压力注浆法示例四、嵌缝封堵法对宽度05mm的宽大裂缝或钢筋锈蚀裂缝，可采用嵌缝封堵法。其原理是沿裂缝将混凝土凿成U型或V型槽，然后嵌填修补材料，以恢复防水性、耐久性或部分恢复结构整体性。常用的刚性止水材料为聚合物水泥砂浆灌浆材料。该法凿槽困难，易损伤周围的混凝土，界面处理也上匕较复杂。工艺流程：凿槽一基层处理（混凝土去污、钢筋除锈）一涂刷结合剂（环氧树脂浆液）一嵌填修补材料一面层处理。施工要点：嵌填材料可视具体情况选用，现场常用聚合物水泥砂浆；对于锈蚀裂缝先对钢筋彻底除锈，再涂防锈涂料。嵌缝封堵法示例五、混凝土置换法针对结构损坏严重的混凝土构件，可采用混凝土置换法。其原理是是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。常用的置换材料有：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。工艺流程：剔除混凝一混凝土面层及钢筋处理一置换材料的配置-养护及粉刷。施工要点：其中置换材料应根据使用条件和处理要求选择，主要考虑其环境适应性、耐久性、耐腐蚀性、弹性模量、强度、热膨胀系数和与基层的结合性能等。
