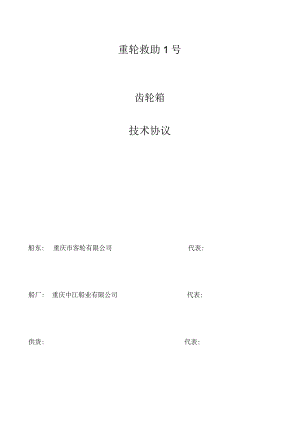

重轮救助1号齿轮箱技术协议.docx

重轮救助1号齿轮箱技术协议船东:重庆市客轮有限公司代表:船厂:重庆中江船业有限公司代表:供货:代表:总则由重庆中江船舶工程技术中心设计，中江船业有限公司建造的“重轮救助1号”，拟选用公司提供的XX6OoA齿轮箱，经协商后达成如下协议，本协议将作为该承造厂订货合同的技术依据，为订货合同不可分割的一部分，并与订货合同同时生效。1、所依据的标准和规范:钢质内河船舶建造规范（2016）及2019修改通报;内河船舶法定检验技术规则（2019）；材料与焊接规范（2018）；内河船舶入级规则（2018）企业标准的要求并提供CCS（或ZC）非入级船检证书。2、环境条件环境温度：45江水温度：25绝对大气压力：0. IMpa相对温度:60 %WHM6160MC756-5556KW1500rpm逆时针14寸飞轮潍柴重机股份有限公司XX600A31000-2100rpm0.48KWrpm纵倾/横倾：5°/10°二、柴油机主要的技术参数1、型号：2、额定功率：3、额定转速：4、旋转方向：面对飞轮端向前:5、采用1号飞轮罩壳，6、制造厂：三、齿轮箱主要参数：1、型号：2、减速比:3、转速范围：4、传递能力：5、离合器形式：液压操纵，湿式多片摩擦离合器6、操纵方式：（带电磁换向阀）电控、机旁手控7、输入轴旋向：面对飞轮端向前看：左舷机：逆时针；右舷机：逆时针8、输出轴旋向：面对飞轮端向前看：左舷机：逆时针；右舷机：顺时针9、换向时间:TWlOS10、润滑油最高油温：W80C11、机油牌号:SD/CC30或SAE30或专用机油12、配高弹联轴节,飞轮接口与主机协调。13、仪表配置：提供工作油压力表、滑油压力表、油温表；提供正车、倒车工作压力控制器各一只，滑油压力传感器一只，工作油压力低、滑油压力低、滑油温度高输出开关量信号（闭合有效）用于遥控。14、提供扭振计算书四、随机资料1、齿轮箱使用说明书及零件目录各一份.2、CCS（或ZO非入级船检证书（注：齿轮箱证书内必须含无石棉申明）；证书必须在齿轮箱运送至重庆中江船业有限公司后15个工作日内提供；3、齿轮箱装箱清单每台一份。五、技术服务及质量保证1、齿轮箱保修期为船舶出厂交船后12个月，确因齿箱制造不良造成的质量问题，厂家实行三包。质保期满后也将积极配合处理，并长期优惠提供备品备件。2、与遥控供应商做好沟通和接口工作（本船为全电遥控）。3、船厂提供柴油机、轴系其他相关扭振计算用参数，供应商收到船厂提供的计算用参数后，在10个工作日提供内扭振计算书。六、其它1、本协议各方各执一份。2、本协议作为购销合同的附件,各方签字后生效。3、本技术协议未尽事议,协商解决。
