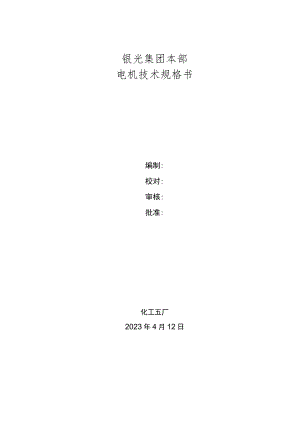

银光集团本部电机技术规格书.docx
银光集团本部电机技术规格书编制:校对:审核:批准:化工五厂2023年4月12日一、总则1、必要性及可行性化工五厂有部分高耗能的电机在日常使用，而高效电机与Y系列电动机相比较，效率提高3%左右，损耗降低20%-30%。启动转矩提高30%,现根据公司安排计划对其进行更换。2、资金来源2023年节能项目。二、技术要求（一）耐腐蚀离心电机设备技术规格耐腐蚀离心电机（三相异步电动机）性能指标参数其它说明电机参数1、现有电机形号：Y180M-22、功率:22KW3、电压:380V4、转速:2速0rmin5、级数：2级6、进线方式:顶部进线7、防护等级：IP558、绝缘等级:F级9、频率：50Hz10、接线方式:11、安装方式：卧式12、冷却方式：风冷13、品牌:银光集团统型品牌14、能效等级：2级及以上15、电机自带注油孔与排油孔附件1、电机轴承采用进口轴承，如SKF或NSK2、电机颜色为计算机灰其它要求1、电机的润滑油要为通用型润滑油（美孚力富IO0）。、2、质保期一年。3、安装尺寸与原有安装尺寸相同，己便于与原有联轴器安装。4、供货周期35天以内。5、每台电机自带安装地脚螺栓。6、每台电机带配套安装挠性管（1.5米）。技术文件要求1、技术文件中附每台电机的安装尺寸图，设备参数表等2、电机的规格尺寸以及重量，电机基础条件图（含基础载荷图、地脚螺栓位置图）；3、用户手册（包括机组使用、维护、检修说明）；4、系统操作手册（包括运行、故障诊断等）；5、资料中涉及图纸的部分，提供DWG电子版的资料。采购数量2台（一）耐腐蚀离心电机设备技术规格耐腐蚀离心电机（三相异步电动机）性能指标参数其它说明电机参数1、现有电机形号：Y160M2-22、功函:15Kw3、电压:380V4、转速:2速0rmin5、级数：2级6、进线方式:顶部进线7、防护等级：IP558、绝缘等级:F级9、频率：50HZ10、接线方式:11、安装方式：卧式12、冷却方式：风冷13、品牌:银光集团统型品牌14、能效等级：2级及以上15、电机自带注油孔与排油孔附件1、电机轴承采用进口轴承，如SKF或NSK2、电机颜色为计算机灰其它要求1、电机的润滑油要为通用型润滑油（美孚力富Io0）八2、质保期一年。3、安装尺寸与原有安装尺寸相同，己便于与原有联轴4、供血周期35天以内。5、每台电机自带安装地脚螺栓。6、每台电机带配套安装挠性管（1.5米）。技术文件要求1、技术文件中附每台电机的安装尺寸图，设备参数表等2、电机的规格尺寸以及重量，电机基础条件图（含基础我荷图、地脚螺栓位置图）；3、用户手册（包括机组使用、维护、检修说明）；4、系统操作手册（包括运行、故障诊断等）；5、资料中涉及图纸的部分，提供DWG电子版的资料。采购数量2台（）离心鼓风机电机设备技术规格离心鼓风机电机（三相异步电动机）性能指标参数其它说明电机参数1、现有电机形号：Y280M-22、功率:90KW3、电压:380V4、转速:2速0rmin5、级数：2级6、进线方式：左侧进线（从电机风扇方向看）7、防护等级：IP558、绝缘等级:F级9、频率：50Hz10、接线方式:11、安装方式：卧式12、冷却方式：风冷13、品牌:银光集团统型品牌14、能效等级：2级及以上15、电机自带注油孔与排油孔附件1、电机轴承采用进口轴承，如SKF或NSK2、电机颜色为计算机灰其它要求1、电机的润滑油要为通用型润滑油（美孚力富Ioo）。、2、质保期一年。3、安装尺寸与原有安装尺寸相同，己便于与原有联轴器安装。4、供货周期35天以内。5、每台电机自带安装地脚螺栓。6、每台电机带配套安装挠性管（1.5米）。技术文件要求1、技术文件中附每台电机的安装尺寸图，设备参数表等2、电机的规格尺寸以及重量，电机基础条件图（含基础载荷图、地脚螺栓位置图）；3、用户手册（包括机组使用、维护、检修说明）；4、系统操作手册（包括运行、故障诊断等）；5、资料中涉及图纸的部分，提供DWG电子版的资料。采购数量2台（四）刮泥机电机设备技术规格刮泥机电机（带减速器）性能指标叁数其它说明电机参数1、现有电机形号：Y90S-42、功率：LIKW3、电压:380V4、转速：1400r/min5、级数：4级6、进线方式:顶部进线7、防护等级：IP558、绝缘等级:F级9、频率：50Hz10、接线方式:11安装为式：卧式12、冷却方式：风冷13、品牌:银光集团统型品牌14、能效等级：2级及以上15、电机自带注油孔与排油孔附件1、电机带摆线针轮减速器，减速器型号为BWEY131-35X17-1.1KW,转速2.4rpm,设备原厂家为宜兴市华正机械有限公司。2、电机轴承采用进口轴承，如SKF或NSK3、电机颜色为计算机灰其它要求1、电机的润滑油要为通用型润滑油（美孚力富100）八2、质保期一年。3、安装尺寸与原有安装尺寸相同，己便于与原有联轴4、供血周期35天以内。5、每台电机自带安装地脚螺栓。6、每台电机带配套安装挠性管（1.5米）。技术文件要求1、技术文件中附每台电机的安装尺寸图，设备参数表等2、电机的规格尺寸以及重量，电机基础条件图（含基础载荷图、地脚螺栓位置图）；3、用户手册（包括机组使用、维护、检修说明）；4、系统操作手册（包括运行、故障诊断等）；5、资料中涉及图纸的部分，提供DWG电子版的资料。采购数量4台三、供货范围卖方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本规范书未列出和/或数目不足，卖方仍须在执行合同时补足。卖方应提供所有安装和检修所需专用工具和消耗材料等，带注油枪一把，并提供详细供货清单。配套技术资料(I)设备的规格尺寸以及重量，设备外形尺寸图；(2)用户手册(包括设备使用、维护、检修说明)；(3)系统操作手册(包括运行、故障诊断等)；(4)资料中涉及图纸的部分，提供DWG电子版的资料。四、包装、运输、验收及技术服务要求(一)要求1、卖方所供设备须保持内外清洁。设备外观防腐完好，无裂纹、无毛刺、无磕碰痕迹。包装物应采用木箱包装，并作防水措施。2、卖方须提供设备定期检查和维护说明。3、设备上应附有字迹清晰，不易腐蚀的铭牌(铭牌为不锈钢),标有必要的设备信息。4、卖方应在签订合同45日内到货。5、供货方应在发货前7日内以书面形式告知买方包装物的数量、尺寸及重量。6、卖方应将货物送至厂内买方指定地点。(一)性能验收1、性能验收试验的目的是为了检验合同设备的所有性能是否符合本要求。2、性能验收试验的地点为买方现场。一般在机组安装调试运行72h后进行，具体试验时间由供需双方协商确定。3、性能验收试验由买方组织，卖方参加。试验大纲由卖方提供，与买方讨论后确定。性能验收试验的标准和方法：由卖方提供详细资料清单，买方确认。按设备的技术性能要求和有关部委及国家标准进行。4、性能验收试验所需的测点、一次元件和就地仪器或器材及其装置的装设由卖方提供，买方参加配合。卖方也要提供试验所需的技术配合和人员配合。5、性能验收试验的费用：卖方试验的配合等费用含在合同总价内。6、性能验收试验结果的确认：性能验收试验报告以卖方为主编写，买方参加，共同签章确认结论。如双方对试验的结果有不一致意见，双方协商解决；如仍不能达成一致，提交双方上级部门协调。7、进行性能验收试验时，一方接到另一方试验通知而不派人参加试验，则被视为对验收试验结果的同意，并进行确认签盖章。（三）技术服务1、卖方现场技术服务人员的目的是保证所提供的合同设备安全、正常投运。卖方要派出合格的、能独立解决问题的现场服务人员1-2人，及时到现场参加设备验收、开箱验收、技术培训、指导安装、指导调试，参加试运和性能验收等各阶段的工作，原则为一设备一调试及性能验收。2、在安装和调试前，卖方技术服务人员应向买方进行技术讲解和示范将要进行的程序方法。在设备安装前，卖方应向买方提供设备安装和调试的重要工序和进度表，买方技术人员要对此进行确认,否则卖方不能进行下一道工序。经买方确认的工序不因此而减轻卖方技术服务人员的任何责任，对安装和调试中出现的任何问题卖方仍要负全部责任。3、卖方现场服务人员负责全权处理现场出现的一切技术和商务问题。如现场发生质量问题，卖方现场人员要在买方规定的时间内处理解决。如卖方委托买方进行处理，卖方现场服务人员要出委托书并承担相应的经济责任。4、卖方对其现场服务人员的一切行为负全部责任；5、卖方现场服务人员的正常来去和更换应事先与买方协商。6、买方要配合卖方现场服务人员的工作。7、为使合同设备能正常安装、调试、运行、维护及检修，卖方有责任提供相应的技术培训。培训内容和时间应与工程进度相一致。8、培训的时间、人数、地点等具体内容由买卖双方商定。9、设计联络暂定为2次，会议地点由招标方指定。10、卖方为买方培训人员提供设备、场地、资料等培训条件。11、设备的保质期为一年，在质保期内出现故障，及时通知卖方。接到通知后，卖方在24小时内到现场处理。在保质期内由于设备质量出现的问题，由卖方免费给予解决，由于买方的原因造成的，由买方负责费用。
