箱变测控保护装置技术规范.docx

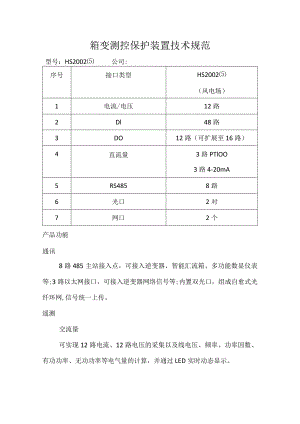

箱变测控保护装置技术规范型号：HS2002公司:序号接口类型HS2002（风电场）1电流/电压12路2Dl48路3DO12路（可扩展至16路）4直流量3路PTlOO3路4-20mA5RS4858路6光口2对7网口2个产品功能通讯8路485主站接入点，可接入逆变器、智能汇流箱、多功能数显仪表等;3路以太网接口，可接入逆变器网络信号等;内置双光口，组成自愈式光纤环网,信号统一上传。遥测交流量可实现12路电流、12路电压的采集以及线电压、频率、功率因数、有功功率、无功功率等电气量的计算，并通过LED实时动态显示。直流量可提供6路直流量,用于采集变送器上送的PTloO与4-20mA的电量信号，间接测量温度、湿度、油温等非电气量信号。遥信可提供最多48路开入量，用于实时采集逆变器室内或箱变内的各种信号。如逆变器室烟雾传感器、箱变低压断路器分合位状态信号、箱变高压负荷开关分合位状态信号、箱变高压熔断器熔断信号等。遥控装置可提供最多12路控制输出接点，用于对具备遥控条件的开关进行远方控制。如:低压断路器的分合闸等。保护装置可提供多路非电气量保护功能，如:轻瓦斯、重瓦斯、变压器高温、变压器超高温、变压器油位异常、压力释放阀动作等。同时还可提供多种电气量保护功能，如:过流I段、过流Il段、过流Ill段、接地保护、过压保护、欠压保护等,差动速断（两侧）,二次谐波制动的比率差动.交流模拟量电流输入值：5A或IA电流值精度05级电压输入值:AC690V、交流频率:50Hz或60Hz频率值精度:±002Hz功率因数精度:±1%AC400V或AClOOV功率值精度:±1%电压值精度05级开入量开出量均为AC/DC220V外部有源开入开关量输入接口采用光电隔离和浪涌吸收回路绝缘电压有效值不小于1500V交流 220V 回路:AC250V, 8.0A交流 380V 回路:AC380V, 1.9A直流回路:DC250,1.5A接点寿命:大于100000次通讯接口光口全部采用SC接头，传输距离不小于50km电口全部采用10100Base-TX电源参数工作电源:AC/DC220V,允许偏差±20%电源频率：50Hz,允许偏差6%+2%额定功耗:WIoW测量精度模拟量的测量误差小于额定值的±0.5%功率测量误差不超过额定值的±1%开关量输入分辨率不大于ImS
