滁州职业技术学院成人高等教育毕业设计.docx

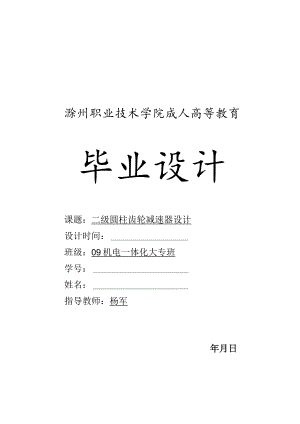

滁州职业技术学院成人高等教育毕业设计课题：二级圆柱齿轮减速器设计设计时间：班级：09机电一体化大专班学号：姓名：指导教师：杨军年月日毕业设计任务书一、设计目的1、培养学生综合运用机械零件及其他有关课程的知识去分析和解决工程实际问题的能力。2、通过毕业设计使学生掌握机械设计的一般方法和步骤，为以后实际工程设计奠定必要的基础。3、使学生在计算、制图、运用设计资料，熟悉有关国家标准、规范，使用经验数据，进行经验估算等方面经受全面的基本训练。二、设计步骤1、准备1）阅读有关设计资料，研究分析设计任务书，明确设计要求等；2）确定设计内容的初步方案；3）拟定设计进度。2、机械传动装置总体设计1）分析或拟定传动方案和传动系统的运动简图；2）选择电动机；3）计算传动装置的总传动比并分配各级传动比；4）计算各轴的转速、功率和转矩；5）对传动零件进行设计计算。3、减速器装置图设计和绘制1）初绘装配草图，进行轴的结构设计，校验轴的强度；2）进行传动零件的结构设计，轴承部件设计，箱体和箱上附属零件等的结构设计；3）绘制装配图，标注尺寸和配合，列出技术要求，编写明细表和标题栏。4、零件工作图设计和绘制5、编写设计计算说明书6、总结和答辩三、设计内容带式输送机传动系统中的减速器。要求传动系统中含有V带传动和二级圆柱齿轮减速器。四、传动系统参考方案带式输送机由电动机驱动，电动机1通过V带传动2将动力传入二级圆柱齿轮减速器3,再通过联轴器4,将动力传至卷筒5,带动运输带6工作。1电动机2-V带传动3一两级圆柱齿轮减速器4一联轴器5一卷筒6一运输带五、工作条件常温、连续单向运转；工作时有轻微冲击；空载启动，两班制工作;设计寿命8年，输送带速度V允许误差为±5%；工作机效率为0.940.960六、原始数据数据编号123456运输带最大有效拉力F（N）200018002200240026002300运输带工作速度V（m.s1）2.32.52.41.81.82.1卷简直径330360360260280310七、设计工作量1、设计说明书1份；2、减速器装配图1张；3、减速器零件图13张。附件：一、评分标准遵循科学、客观、专业性和可操作性原则制定毕业设计评分标准如下（采用100分制）：1、设计说明书（其中包括思路、内容、见解35%）；2、设计图纸（其中包括符合国标要求、正确表达意图20%）；3、数量（其中包括文字数量、图纸数量5%）；4、答辩情况（其中包括思维、观点、口才30%）；5、考勤（其中包括院系规章制度、要求、临时要求10%）o二、参考资料机械制图、CAD.工程力学、机械原理、机械设计基础、互换性与测量技术、机械工程材料、机械制造等。三、设计说明书编写要求1、应有封面、目录、页码，说明书后面应列出本次设计的参考文献清单。2、设计说明书的编写内容、要求参见机械设计指导书。3、如为打印稿，标题用小四加粗，正文用小四号宋体字，行间距19磅，A4纸。指导教师杨军电话：附：分组学生名单：第2组序号学号姓名性别联系方式1阮家勇男2戎涛男37'jp女4潘道峰男5潘彬男6罗嫂女7刘奇男8李仕凯男9王勇男10金涛男11贾静男12何姚男13何城男14冯雨亭男15陈召龙男16陈燕女17陈凯男18陈杰男19陈晨女20蔡军男
