DSG变速器 设计和实现 汽车工程专业.docx

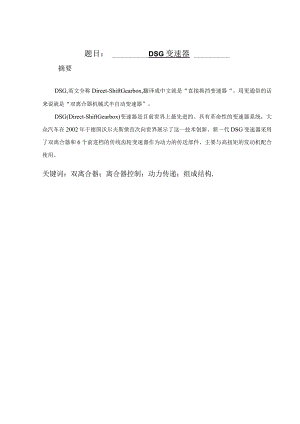

题目：DSG变速器摘要DSG,英文全称Direet-ShiftGearbox,翻译成中文就是“直接换挡变速器“。用更通俗的话来说就是“双离合器机械式半自动变速器”。DSG(Direct-ShiftGearbox)变速器是目前世界上最先进的、具有革命性的变速器系统，大众汽车在2002年于德国沃尔夫斯堡首次向世界展示了这一技术创新。新一代DSG变速器采用了双离合器和6个前进档的传统齿轮变速器作为动力的传送部件，主要与高扭矩的发动机配合使用。关键词：双离合器；离合器控制；动力传递；组成结构.AbstractDSG,EnglishfulltitleDirect-ShiftGearbox,translatesChineseisshiftsgearsdirectlythetransmissiongearbox,.Withamorepopularspeechisthedoubleclutchmechanicaltypemanumittedtransmission”.DSG(Direct-ShiftGearbox)thetransmissiongearboxwasinthepresentworldmostadvanced,hastherevolutionarytransmissiongearboxsystem,thepopulaceautomobileforthasforthefirsttimedemonstratedthistechnologicalinnovationin2002inGermanWolfetheSitotheworld.ThenewgenerationofDSGtransmissiongearboxhasusedthedoubleclutchand6frontmotiontraditionalgeartransmissiongearboxtakesthepowerthetransmissionpart,mainandhightorqueenginecoordinationuse.Keywords:Doubleclutch；ClutchcontrolsPowertransmission；Compositionstructure第1章DSG变速器之简介1. 1DSG双离合变速器起源1.2DSG变速器的简单介绍1.3DSG变速器的结构特点第2章DSG双向离合器工作原理2. 1DSG的两种形式2. 1.1“湿式”DSG工作原理2. 1.2“干式”DSG工作原理第3章两种变速器的比较2. 1DSG变速器与CVT变速器2. 2后来居上-DSG市场呼声很高第3章DSG变速器的杰出优势第4章DSG变速器的技术创新第5章DSG变速器带来重大突破第6章DSG变速器不足之处总结结束语参考文献DSG变速器一、DSG变速器之简介DSG变速器是目前世界上最先进的、具有革命性的变速器系统.DSG,英文全称Direct-ShiftGearbox,翻译成中文就是''直接换挡变速器。用更通俗的话来说就是、'双离合器机械式半自动变速器。（一）DSG变速器的简单介绍DSG变速器是目前世界上最先进的、具有革命性的变速器系统.DSG,英文全称Direct-ShiftGearbox,翻译成中文就是''直接换挡变速器。用更通俗的话来说就是、'双离合器机械式半自动变速器。（二）DSG变速器的结构特点DSG变速器的结构DSG变速器主要由多片湿式双离合器、三轴式齿轮变速器、自动换档机构、电子控制液压控制系统组成。其中最具创意的核心部分是双离合器和三轴式齿轮箱。具体来说，DSG变速器有2根同轴心的输入轴，输入轴1装在输入轴2里面。输入轴1和离合器1相连，输入轴1上的齿轮分别和1档齿、3档齿、5档齿相啮合；输入轴2是空心的，和离合器2相连，输入轴2上的齿轮分别和2档齿、4档齿、6档齿相啮合；倒档齿轮通过中间轴齿轮和输入轴1的齿轮啮合。通俗地讲，离合器1管1档、3档、5档和倒档，在汽车行驶中一旦用到上述档位中任何一档，离合器1是接合的；离合器2管2档、4档和6档，当使用2、4、6档中的任一档时，离合器2接合。在整个换档期间能确保最少有一组齿轮在输出动力，令动力没有出现间断的状况。如1图所示:图1：DSG变速器结构图图2：实体解剖图图3：实体解剖图变速器的分类首先我们来了解一下变速器的分类：MT就是最常见的手动变速器；AT（有级的）自动变速器，4速的、5速的、甚至有奔驰的7速自动变速器和雷克萨斯的8速自动变速器，最大的特点是拥有一个液力变矩器，换档平顺，缺点是液力变矩器效率低，响应迟缓；CVT金属带式无级变速器，它的变速范围是连续的，而不像AT和MT有特定的档位,CVT有无数个档位，奥迪、天籁、轩逸、飞度、旗云上都可以见到，最最常见的是踏板摩托车，它们大都是使用这种CVT,优点在于变速比连续，变速平顺，缺点是能承受的转矩有限；最后一个就是AMT了，可以称之为机械式自动变速器（自动档QQ3就有使用），也可以是半自动变速器（赛车上大都使用这样的变速器），它是基于手动变速器设计的,也就是在手动变速器上安装一个机械式的换档操纵机构和离合操纵机构实现自动换档，它的优点在于比常规的AT有更高的效率（所以仍然象手动变速器一样省油），同时换档更迅速，没有液力变矩器所带来的迟缓，还有一点它可以做的很廉价，用在QQ3上的AMT成本就很低。当然用在赛车上的AMT不是为了廉价，而是它的高效率和快速响应以及换档速度。还有一点AMT和手自一体式AT区别是：AT不允许低档位上有过高转速，因为这对AT的损害很大，所以一般的手自一体变速器把你的强制退档当成误操作而不予理睬，除非是爬坡档或者低速档。而基于手动变速器的AMT可以在任何一个档位达到最高转速而对变速器没有什么损害，从而达到理想的动力性。今天我们所讲的DSG就是AMT的一种，而且是装有两个离合器的AMT。而且它的高明之处正是因为它装了两个离合器。说DSG是AMT半自动变速器，它还有别于一般的半自动变速系统，同样基于手动变速器，它一样拥有比手动变速器更高的效率，而DSG除了拥有手动变速箱的灵活及自动变速箱的舒适外，它更大特点是在换档的瞬间提供无间断的动力输出。传统的手动变速箱使用一台离合器，当换挡时驾驶员须踩下离合器脚踏,令不同挡的齿轮作出齿合动作，而动力就在换挡其间出现间断，令输出表现有所断续。DSG正是针对此问题而开发出来的。我们可以把DSG想象为将两台手动变速箱的功能合二为一,并建立在单一的系统内。DSG内含两台自动控制的离合器，由电子控制及液压推动，能同时控制两组离合器的运作。当变速器运作时，一组齿轮被齿合，而接近换挡之时，下一组挡段的齿轮已被预选,但离合器仍处于分离状态；当换挡时一具离合器将使用中的齿轮分离，同时另一具离合器齿合已被预选的齿轮，在整个换挡期间能确保最少有一组齿轮在输出动力，令动力没有出现间断的状况。要配合以上运作，DSG的传动轴被分为两条，一条是放于内里实心的传动轴，而另一条则是外面空心的传动轴；内里实心的传动轴连接了1、3、5及倒挡,而外面空心的传动轴则连接2、4及6挡，两具离合器各自负责一条传动轴的齿合动作,引擎动力便会由其中一条传动轴作出无间断的传送。换种说法就是：一个离合器控制单数挡位齿轮（1档、3档、5档齿轮），另一个离合器则控制双数挡位齿轮（2、4、6档齿轮），当变速箱挂入一挡时（单数档离合器处于“合”的状态），二挡齿轮就已经啮合，只是它所对应的离合器处于“离”的状态，等到换挡时机一到，第二离合器立即进入“合”的状态，与发动机输出轴结合而换入二挡。与此同时，由第一离合器所控制的三挡齿轮组也完成了啮合，并处于“离”的状态，等待下一个换挡指令的来临。两个离合器轮流“离”、“合”，交替作用。举个简单的例子，当汽车在3档行使时，4档齿轮就处于预备状态，但是尚未启用。一旦达到完美转换点，其它档位的齿轮闭合，第3档齿轮的离合器打开，同时激活第4档，并且第5档进入预选状态。离合器的开关在此过程中同时进行，产生上述所说的平稳转换。这个转换过程只需要在极短的几毫秒中完成。热衷运动感受的驾驶员还会体验到触摸按钮就进行齿轮转换的感觉。在S档运动模式下，发动机和变速器配合可以带来更高的转速和更顺畅的自动换档，从而带来更高的转换动力。至于控制系统方面，电子及液压的控制系统位于变速箱顶部，连接12组DSG的独立感应器，加上车辆行车状态的资讯，从而推动各活门及其他组件的运作，而两具离合器的液压压力由专门的电控活门应因不同行车状况而调节。电子控制系统亦负责计算出将被预选的合适挡段及管理其他控制杆，亦会由6组压力调节阀及5组开关阀监控油压冷却系统。要操控DSG,驾驶者可以利用排挡杆或驾驶盘上的换挡片进行序列式的手动换挡，换挡过程离合器的操作完全交由DSG电脑控制，驾驶者无须分神。因为采用双离合器技术，换挡时的动力空隙便得以解决，加速表现比手动变速箱来得更快。如果驾驶者想要得到更舒适的驾驶享受,驾驶者大可将排挡杆推入D挡，便可当成一般的自动变速箱使用，轻松自在。而自动挡的控制模式除了一般的D挡外，它更提供一个S挡供驾驶者选择，为驾驶带来更高转数及更高速度之自动转挡。而另一功能则是驾驶盘上的换挡片，不论在行驶中使用手动模式，甚至是D或S的自动换挡模式，驾驶者只需要轻拍驾驶盘上的换挡片，DSG便会立即为你切换至手动模式及进行换挡程序，无须利用排挡杆拨入手动模式才可作出换挡，方便快捷。综合以上特性，DSG为传动系统的科技带来了新的发展方向。同时正是这款变速器出色而稳定的表现，带来极大的驾驶乐趣，在当前手动变速器使用量上占主导地位的时代,成为了欧洲乃至全世界变速器的一个重大突破。凭借新款双离合器变速器DSG,大众汽车继续领先行业。DSG变速器的特点：DSG变速器没有变矩器，也没有离合器踏板。DSG变速器在传动过程中的能耗损失非常有限，大大提高了车辆的燃油经济性。DSG变速器的反应非常灵敏，具有很好的驾驶乐趣。DSG变速器的动力传送部件是一台三轴式6前进档的传统齿轮变速器.DSG变速器的多片湿式双离合器是由电子液压控制系统来操控的。DSG变速器也有手动和自动2种控制模式，除了排档杆可以控制外，方向盘上还配备有手动控制的换档按钮，在行驶中，2种控制模式之间可以随时切换。选用手动模式时，如果不做升档操作，即使将油门踩到底，DSG变速器也不会升档。换档逻辑控制可以根据司机的意愿进行换档控制。在手动控制模式下，可以跳跃降档。二、变速器的比较（一）变速器的比较DSG变速器与CVT变速器之前，很多人都误认为汽车发动机是一辆车中科技含量最高的部件，但实质上，变速箱的科技含量和复杂性才是真正的一车之首。因此，各大汽车巨头对变速箱的研发一直是标榜其科技含量的重头戏。从手动变速器MT到自动变速器AT,再到今天最活跃的无级变速器CVT、双离合变速器DSG,汽车的变速器已经历了100多年的发展史。其间，各大汽车巨头对变速器的推崇各执一词，而相应的，消费者对变速器的选择也各自为政：早期，有些车主觉得手动挡提速快，省油，而有些车主则认为自动挡方便、省心；而现在，CVT、DSG开始在车市大行其道，大有取代传统自动变速器的趋势。其中，与日系、自主品牌力推CVT以及欧系力挺DSG不无关系。目前，CVT和DSG均各自为政,日系和自主品牌选择了性价比高、结构简单且制造成本低的CVT,如飞度、逍客、天籁、长城炫丽、海马欢动等；而欧系巨头则更强调技术优势、驾驶乐趣以及燃油经济性而主攻DSG,如保时捷911、沃尔沃S40、宝马M3、大众迈腾、速腾等。（二）后来居上一DSG市场呼声很高尽管日系的CVT有先入为主的优势，但今年以来，大众、沃尔沃、宝马、保时捷、奔驰等欧系巨头开始猛推DSG,其市场呼声越来越高。尤其是大众，
