RX842全自动互感器综合测试仪说明书.docx

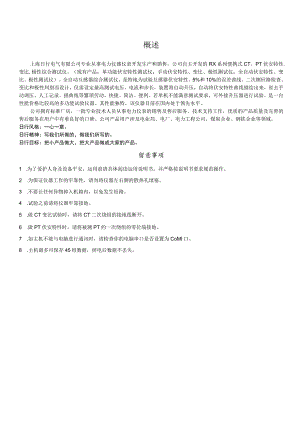

概述上海日行电气有限公司专业从事电力仪器仪表开发生产和销售，公司自主开发的RX系列便携式CT、PT伏安特性.变比.极性综合测试仪。（现有产品：单功能伏安特性测试仪；手动伏安特性、变比、极性测试仪；全自动伏安特性、变比、极性测试仪）。全自动互感器综合测试仪，是特地为试验互感器伏安特性、5%和10%的误差曲线、二次侧回路检查、变比和极性判别而设计，仅需设定最高测试电压、电流和步长，装置将自动升压，自动将伏安特性曲线描绘出来，省去手动调压、人工记录、描曲线等繁琐劳动。快捷、简洁、便利。若单机不能满意测试要求，可外接升压器进行试验。是一台性能价格比较高的多功能试验仪器。其性能独特，该仪器目前在国内处于领先水平。公司拥有标准厂房，一批专业技术人员从事电力仪表的销售及售后服务、技术支持工作，优质的产品质量及完善的售后服务在用户中有着良好的口碑。公司产品用户涉及电业局、电厂、电力工程公司、煤炭企业、钢铁企业等领域。日行风格：一心一意。日行精神：写我们所做的，做我们所写的。日行目标：把小产品做大，把大产品做成大家的产品。留意事项1 .为了爱护人身及设备平安，运用前请具体阅读运用说明书，并严格按说明书要求规范操作。2 .为保证仪器工作的牢靠性，请勿将仪器左右侧的散热孔堵塞。3 .不要让任何异物掉入机箱内，以免发生短路。4 .试验之前请将仪器牢靠接地。5 .做CT变比试验时，请将CT二次绕组的接地线断开。6 .做PT伏安特性时，请将被测PT的一次绕组的零位端接地。7 .如主机不能与电脑进行通讯时，请检查你的电脑串口是否设置为CoMI口。8 .主机最多可保存45组数据，掉电后数据不丢失。本公司保留对此说明书修改的权利。产品与说明书不符之处，以实际产品为准。若在运用中存在技术问题，请与公司联系。目录第一章产品主要特点其次章主要技术参数1 装置面板结构说明第三章单机运行软件操作方法2 旋转鼠标运用方法3 主菜单4 CT伏安特性试验4.1 CT伏安特性试验的软件界面4.2 CT伏安特性试验方法4.3 运用主机单机试验4.4 运用外部升压器试验4.5 测试结果操作说明4.6 误差曲线4.7 查阅以前所保存的测试数据4.1 CT变比极性试验4.2 CT变比极性试验的软件界面4.3 CT变比试验接线4.4 CT变比试验方法4.5 CT二次侧回路检查4.6 PT伏安特性试验方法4.7 PT变比极性试验方法4.8 沟通耐压测试方法5PC机操作软件运用说明附录1故障维护附录2如何更换打印纸附录3售后服务承诺第一章：RX842全自动互感器特性综合测试仪主要特点1 .仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简洁、便利。2 .国内首创傻瓜式接线方式，只需6个接线柱便可完成CT/PT的全部试验。3 .可测试CT/PT伏安特性、变比和极性、CT5%和10%的误差曲线、CT二次侧回路、沟通耐压测试。4 .若单机的输出电压不能满意要求，也可以采纳外接升压器进行测试。5 .伏安特性试验输出电压（M000V、电流0-20A；采纳外接升压器输出电压02500V、电流01.5A,可做500KV等级IA的互感器伏安特性试验。6 .变比测试最大电流0600A°7 .单电源输入，220V/380V自动转换。8 .大屏幕液晶显示，测试时干脆显示伏安曲线图，直观便利。自带微型打印机，可随时打印曲线图及测试数据。9 .采纳进口光电旋转编码器，试验操作简洁便利。10 .带有大容量存储器，可存储45组测试数据，掉电不丢失。H.RS232通信接口，可连接笔记本电脑进行试验，测试数据也可上传至电脑编辑保存。12.体积小,重量轻（21Kg）,便利流淌试验。其次章主要技术参数输入电压输出电压输出电流测量精度单机伏安测试220V0500V0-20A<0.5%单机伏安测试380VO-100OV020A<0.5%外接升压器（选配）220V02000V01.5A<0.5%单机变比测试220V0400A变比测量精度V1%单机变比测试380V0600A变比测量精度1%工作电源AC220V±10%,50/60Hz工作环境温度-10C-+50C测量用功率电源AC220VorAC380V体积、重量420×300×270mm3,21Kg1装置面板结构说明1、 平安接地端子2、 二次侧输出3、 一次侧输出4、 漏电爱护器5、 电源开关6、 旋转鼠标7、 RS232通讯口8、 外接数据口9、 液晶显示10、微型打印机11、电源插座（机箱右上侧）12、接PT二次测第三章单机运行软件操作方法1旋转鼠标运用方法旋转鼠标的功能类似计算机上运用的鼠标，它有三种操作：“左旋”，“右旋”，“按下选定”。运用鼠标的这三种操作可以用来移动光标、数据输入和操作选定等。移动光标：您可以通过旋转鼠标移动光标位置，当光标移到某一选项上须要选定时，“按下”旋钮即可选定此项。数据输入：当须要修改数据时，请将光标移动到须要修改数据的选项上，按下鼠标，即进入数据的百位或十位修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作。按下鼠标确认该位的修改，并进入下一位的修改，同样左旋或右旋鼠标进行该位的增减。逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时旋转鼠标可将光标移走。2主菜单液晶屏蓝色背光亮，装置进行自检，自检完毕进连接好装置侧板上的220V电源，打开面板上的电源开关,入伏安特性测试仪汉化主菜单。最大输出电流：电流互感器二次侧的所能承受的最大电流，范围（0-20）Ao单机试验：仅运用单机进行试验时，按此键起先试验。主菜单有CT伏安特性、变比极性、PC通讯和PT伏安 特性、变比极性和耐压测试六项可选项（如右图）。旋动旋 转鼠标将光标移到某一项上，按下旋钮即可进入此项试验。3伏安特性试验3.1伏安特性试验的软件界面在主菜单界面，旋转鼠标将光标移动到|伏安特性|选项上, （如右图）。光标移动至|返叵11,按下鼠标即可返回主菜单。界面参数说明：MM2互感R*性测收仪CTPT住友情啕住友看但比裾¾gC¾）G 压司按下旋转鼠标即可进入伏安特性试验设置界面伏安特性试险前X次记录：以前第X次做完伏安特性试验后保存的数据。分段点电流值：试验时为使伏安特性曲线的拐点前和拐点后 的曲线点分布合理，特设置一个分段点，在此点前后分别以两种不同电流步进步行 试验。该分段点电流值依据估计值或依据所测拐点值来设定，范围（0-20） Ao 分段点前（后）步长：分段点前（后）的步进电流步长，范 围（0.001 -2.000） Ao最大输出电压：电流互感器二次侧的所能承受的最大电压，范围（0-2000） Vo分段点电获值=SOOQA 分段点前步KOCQ1A 分段点后步长=lA 最大输出电压=300.0V 最大铜出电瓶;四鲤.期号： 相序： K： 日期：惮机试验|pg1I外接升压需试闿外接升压器试验：若需外接升压器进行试验时，按此键起先试验。说明:为了使作出的伏安特性曲线测试点匀称连贯，特设定一分界点，该分界点前按一个步进步行试脸，分界点后按另一个步进步行试验。该分界点即为分段点。该点数值可大可小，一般依据估计或测试得出，不肯定等于真实拐点，当然越接近越好。说明:设置最大输出电压和最大输出电流可对电流互感器进行爱护，在试验过程中，一旦电压或电流超出设定值，测试仪将自动断路爱护电流互感器。3.2伏安特性试验设置好最大输出电压电流和分段点电流值（理论拐点）、分段点前步长、分段点后步长等参数后，旋转鼠标，将光标移动至|单机试验|选项，即可打算进行试验。若按下|返回|,即退出伏安特性试验回到主菜单。3.3运用装置单机试验（1）、试验的接线运用装置单机进行运用的原理接线图如右图。当沟通功率电源输入端子接220V电压时,沟通电压输出为0550V,当输入端子接380V电压时，沟通电压输出O-100OVo留意:运用装置单机试验时，请勿按外接升压器试验，以免电压过高损坏装置。>"些卷戴鬣口KMQ反甚当*桂蛀金测试仪KXM2反感零蛙金测试仪OOO上寿日行电气行限公司（2）、试验方法在伏安特性试验界面上按下单机试验,确定,即进入伏安特性试验曲线图界面（如右图），此时装置自动依据电压、电流和步长值逐步增加电压和电流进行测试，每测出一个点将自动在曲线图上标示出来，并在记录其数值。试验过程中，光标会显示在停止选项上不停闪耀，直至试验完毕JI 卜- 卜- 一 卜-卜- 卜一- 一- F-H 卜- 卜- 卜一"卜- 卜-卜一÷÷ 卜- F- F-H 卜- 一7I 卜一- 卜- 卜一- I 卜- 卜- - 1-一 L-HF-H -一-I 500.0 I退出自动测试界面，或按下旋转鼠标人为中止试验。34运用外部升压器试验(1)、试验的接线测试额定电流IA的CT要求测试电压高达1500-2000V,装置单机不能升达这么高电压，此时可以采纳选配的外部升压器进行试验。外部升压器的原理是将装置输出电压再进行二次升压至1500-2000Vo外部升压器接线方法如当沟通功率电源输入端子接220V电压时，经右图。外部升压器后沟通电压输出为01650V,当输入端子接380V电压时，升压后沟通电压输出达02000V°(2)、试验方法试验方法与装置单机试验的相同，但电压设置范围为02000V,电流设置范围为01.5A°留意：运用装置外接升压器试验时，请勿按单机试验，以免损坏装置。3.5 测试结果操作说明试验结束后，屏幕显示出伏安特性测试曲线(如右图)。该界面上各操作功能如下：打印：旋转鼠标将光标移动至I打卬选项,按下旋转鼠标即可用仪器自带的面板微型打印机将当前测试的曲线以及数据组打印出来。保存：旋转鼠标移动至保存选定即可将当前数据及伏安特性曲线图保存在内存中。参数设置：旋转鼠标移动至I保存I选定，界面上弹出的被测CT参数对话框(如下图)，通过旋转鼠标即可进行线路号、组号、相序、K、日期等参数设置；设置参数完毕之后，按下I确定I即可将当前所测数据保存。以后在伏安特性主界面上选“前X次记录”即可调出查看，再按I保存I也可以重新修改以前保存的线路号、组号、相序、K、日期等参数设置，之后按I确定I即可对重新修改的参数进行保存；单机所保存的数据可干脆上传至PC机保存。50D40030U20D1DQ1235 r CJY= 0.0VI=SOOOAIWI一差曲蛾| l EE匹限差曲蛾I厘E工+-4-+王+, -二 _
