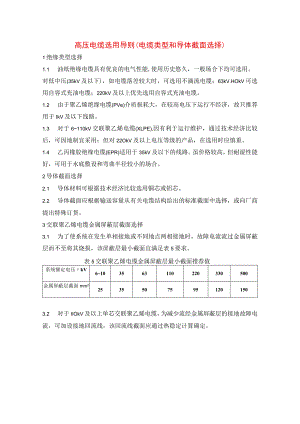

高压电缆选用导则（电缆类型和导体截面选择）.docx

高压电缆选用导则(电缆类型和导体截面选择)1绝缘类型选择1.1 油纸绝缘电缆具有优良的电气性能,使用历史悠久，一般场合下均可选用。对低中压(35kV及以下)，如电缆落差较大时，可选用不滴流电缆；63kV.HOkV可选用自容式充油电缆；220kV及以上优先选用自容式充油电缆。1.2 由于聚乙烯绝缘电缆(PVe)介质损耗大，在较高电压下运行不经济，故只推荐用于IkV及以下线路。1.3 对于6110kV交联聚乙烯电缆(XLPE),因有利于运行维护，通过技术经济比较后，可因地制宜采用；但对22OkV及以上电压等级的产品，在选用时应慎重。1.4 乙丙橡胶绝缘电缆(EPR)适用于35kV及以下的线路。虽价格较高，但耐湿性能好，可用于水底敷设和弯曲半径较小的场合。2导体截面选择2.1 导体材料可根据技术经济比较选用铜芯或铝芯。2.2 导体截面应根据输送容量从有关电缆结构给出的标准截面中选择，或向厂商提出特殊订货。3交联聚乙烯电缆金属屏蔽层截面选择3.1 为了使系统在发生单相接地或不同地点两相接地时，故障电流流过金属屏蔽层而不至将其烧损，该屏蔽层最小截面宜满足表5要求。表5交联聚乙烯电缆金属屏蔽层最小截面推荐值系统额定电压kV6103563110220330500金属屏蔽层截面mm225355075951201503.2 对于IlOkV及以上单芯交联聚乙烯电缆，为减少流经金属屏蔽层的接地故障电流，可加设接地回流线，该回流线截面应通过热稳定计算确定。
