隧道仰拱施工技术交底.docx

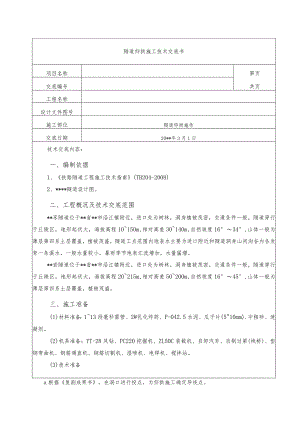

隧道仰拱施工技术交底书项目名称第页共页交底编号工程名称设计文件图号施工部位隧道仰拱施作交底日期20*年3月1日技术交底内容：一、编制依据1、铁路隧道工程施工技术指南(TB204-2008)2、*隧道设计图。二、工程概况及技术交底范围*豕隧道位于*省*市沿江镇附近，进口处为树林，洞身植被茂密，交通条件一般，隧道穿行于丘陵区，地形起伏大，海拔高程10150m,相对高差30140m,自然坡度16°34°,山体一般为薄层第四系土层覆盖，植被茂盛，隧道工点范围内地表水主要为进口附近和隧道洞身山间沟谷内各发育一条溪水，一般水量较小，暴雨季节地表汇流增加，水量猛增。*岩隧道位于*省*市沿江镇附近，进口处为树林，洞身植被茂密，交通条件一般，隧道穿行于丘陵区，地形起伏大，海拔高程20215m,相对高差50200m,自然坡度16°45°,山体一般为薄层第四系土层覆盖，植被茂盛。三、施工准备(1)材料准备：113段毫秒雷管、2#乳化炸药、P-042.5水泥、瓜子片(5"10mm).中粗砂、速凝剂。(2)机具准备：YT-28风钻、PC220挖掘机、ZL50C装载机、自卸汽车、自制过梁(栈桥)、型钢弯曲机、钢筋调直机、钢筋切割机、湿喷机、电焊机、搅拌站。(3)技术准备a根据复测成果书，在洞口进行投点，为仰拱施工确定导线点。b按设计尺寸及位置，现场放样出仰拱开挖轮廓线。C坚持监控量测，及时分析量测数据，并反馈至现场指导施工。四、仰拱施工工艺、方法及技术措施4、1施工工艺4.2 仰拱开挖仰拱施工前根据设计支护类型、断面尺寸进行开挖，仰拱开挖断面必须满足设计尺寸。开挖前测量放线，在隧道两侧边墙每隔3m施放测量控制点，作为仰拱开挖及混凝土施工控制点，开挖方式采用钻爆法开挖，人工风镐配合，一次开挖成型，并严格控制下钻角度和超挖、局部欠挖，在捡底时用机械凿除或松动爆破处理，仰拱开挖预留IOCm人工清底，隧底高程，曲率符合设计要求。出喳采用挖掘机、自卸汽车等进行，初支施作混凝土前必须将隧底清除干净，不能存在虚磴、淤泥、积水或杂物，采用高压风吹干净，IV、V级围岩每次开挖不得大于3m。厥国岩触开挖福图靴:Cm2、初期支护仰拱开挖后及时支护并尽早与拱墙初期支护系统封闭成环。V级围岩仰拱开挖完成,喷射C25混凝土IOCm厚，拱脚处喷射密实，严禁钢拱架拱脚处悬空。4.3 、仰拱钢筋仰拱钢筋配置参数表序号衬砌类型仰拱厚度主筋规格及间距1V级加强450中22250；10250；中8250X2502V级450022250；10250;8250×2503IV加强400/4IV400/5III400/6II300<P14200；10200:8200×200仰拱设计无结构钢筋时，按要求混凝土施工缝设置接茬钢筋，接茬钢筋设置应满足以下要求：钢筋直径应大于HRB400<M6钢筋，纵向间距20Cnb按梅花形布置，钢筋埋入深度和露出长度均不应小于钢筋直径的15倍。V级围岩仰拱钢筋施工需露出小边墙1.5m和0.5m,保证同一截面钢筋接头数量不超过50%o拱部和边墙的钢筋连接应采用机械套筒连接，不允许采用焊接。钢筋安装时先在初支面凿出的钢架上焊接架立筋，长度为两层的钢筋的长度，边墙部位焊接水平向的架立筋，并用喷漆在每个架立筋上标定好主筋焊接位置，先绑扎外层钢筋，再绑扎内层，最后按设计要求绑扎腹筋。钢筋加工允许偏差和检验方法序号名称允许偏差(mm)检验方法1受力钢筋顺长度方向的全长+10尺量2弯起钢筋的弯折位置203箍筋内净尺寸±54.4 仰拱防水工程隧道初期支护与二次衬砌之间铺设EVA防水板，背衬无纺布。仰拱环向施工缝采用中埋式橡胶止水带，纵向施工缝采用中埋式钢边橡胶止水带+遇水膨胀橡胶止水条。止水带安装采用钢筋进行固定，仰拱处止水带安装为向外盆形。止水带接缝不宜过长,接缝不得设在结构瓠度变化处，接缝用热压焊。混凝土振捣时，应避免振捣棒触碰橡胶止水带造成位移，避免力量过大而刺破止水带。示意4.5 、仰拱浇筑仰拱混凝土浇筑模板安装固定后，C35混凝土通过罐车运至现场采用溜槽方式倒入仰拱内，一次性浇注，插入式振捣棒振捣均匀。振捣方法：间距不超过45cm（方格形排列）或50cm（梅花型排列）；要快插，慢拔，上下抽动5-10cm。振捣器要插入已振完的下层混凝土5cm左右。掌握振捣时间，观察混凝土表面是否不再下沉，不再出现气泡，表面是否呈水平面。是否泛出水泥浆。如果观察各项均发生时，表明混凝土已振实。浇筑至混凝土设计厚度时，顶部采用浮放弧形模板保证仰拱成型。浇筑完的混凝土结构表面应密实平整，不得有露筋、蜂窝、孔洞等缺陷。4.6 6填充混凝土浇筑待仰拱混凝土终凝后方可浇筑填充混凝土，浇筑前先清除仰拱顶面的浮浆，填充混凝土端头与仰拱混凝土端头错开30cm,待下组填充一起浇筑。填充采用C20混凝土浇筑。五、仰拱施工注意事项1、仰拱与掌子面的步距要满足设计要求，V、IV级围岩距离掌子面里程不得大于35m。2、仰拱开挖必须满足设计尺寸，每平米欠挖不能大于0.1m最大欠挖不能超过10cm,超挖部分用喷混凝土回填，施作混凝土前必须将隧底清除干净，不能存在虚喳、淤泥、积水或杂物，采用高压风吹干净。3、仰拱钢筋表面应洁净，使用前应将表面油污、漆皮、鳞锈等清除干净。钢筋应顺直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。钢筋采用调直机调直，钢筋的弯制和末段的弯钩应符合设计要求，同时仰拱预留钢筋长度要满足与拱墙钢筋的连接要求。4、仰拱边墙衬砌模板、端头模板、水沟要求采用整体模板，组装时要牢固可靠。安装完成后，检查中线、标高。模板安装支撑加固完成后，按仰拱顶面弧度画出建浇筑顶面线，以此控制仰拱结构尺寸。5、仰拱纵向施工缝、环向施工缝、横向排水盲沟等止排水系统要求一定按照防排水设计有关技术要求进行施工。6、安放栈桥时两端可适当垫高，使栈桥下有一定空间，便于建浇筑和收面操作。栈桥强度及刚度必须满足行车荷载的要求。仰拱二衬和填充跄浇筑至顶面标高时，要求舲面平整、密实。7、施工缝施工接茬处用风镐凿毛，露出新鲜砂面，用高压风清理干净后必须充分洒水湿润，以保证相邻两组混凝土粘结性。注：本交底未尽事项请及时联系工程技术人员。1、交底接收签字表交底人复核人接收人工程部长副经理总工程师工班长现场技术日期日期日期
