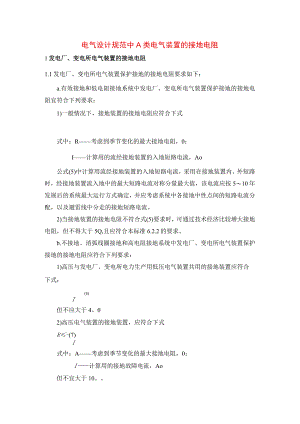

电气设计规范中A类电气装置的接地电阻.docx

电气设计规范中A类电气装置的接地电阻1发电厂、变电所电气装置的接地电阻1.1发电厂、变电所电气装置保护接地的接地电阻要求如下：a.有效接地和低电阻接地系统中发电厂、变电所电气装置保护接地的接地电阻宜符合下列要求：1)一般情况下，接地装置的接地电阻应符合下式式中：R考虑到季节变化的最大接地电阻，0；I计算用的流经接地装置的入地短路电流，Ao公式(5)中计算用流经接地装置的入地短路电流，采用在接地装置内、外短路时，经接地装置流入地中的最大短路电流对称分量最大值，该电流应按510年发展后的系统最大运行方式确定，并应考虑系统中各接地中性点间的短路电流分配，以及避雷线中分走的接地短路电流。2)当接地装置的接地电阻不符合式(5)要求时，可通过技术经济比较增大接地电阻，但不得大于5Q,且应符合本标准6.2.2的要求。b.不接地、消弧线圈接地和高电阻接地系统中发电厂、变电所电气装置保护接地的接地电阻应符合下列要求：1)高压与发电厂、变电所电力生产用低压电气装置共用的接地装置应符合下式：(6)I但不应大于4。02)高压电气装置的接地装置，应符合下式R-(7)I式中：A考虑到季节变化的最大接地电阻，0；I计算用的接地故障电流，Ao但不宜大于10。注：变电所的接地电阻值，可包括引进线路的避雷线接地装置的散流作3）消弧线圈接地系统中，计算用的接地故障电流应采用下列数值： 对于装有消弧线圈的发电厂、变电所电气装置的接地装置，计算电流等于接在同一接地装置中同一系统各消弧线圈额定电流总和的L25倍。 对于不装消弧线圈的发电厂、变电所电气装置的接地装置，计算电流等于系统中断开最大一台消弧线圈或系统中最长线路被切除时的最大可能残余电流值。4）在高土壤电阻率地区的接地电阻不应大于30。，且应符合本标准3.4要求。1.2发电厂、变电所电气装置雷电保护接地的接地电阻：a.独立避雷针（含悬挂独立避雷线的架构）的接地电阻。在土壤电阻率不大于500Q5的地区不应大于10；在高土壤电阻率地区接地电阻应符合DL/T620-1997交流电气装置的过电压保护和绝缘配合的要求。b.变压器门型构上避雷针、线的接地电阻应符合DL/T620-1997交流电气装置的过电压保护和绝缘配合的要求。1.3发电厂和变电所有爆炸危险且爆炸后可能波及发电厂和变电所内主设备或严重影响发供电的建（构）筑物，防雷电感应的接地电阻不应大于30o1.4发电厂的易燃油和天然气设施防静电接地的接地电阻不应大于30O2架空线路的接地电阻2.1 架空线路杆塔保护接地的接地电阻不宜大于30O2.2 架空线路雷电保护接地的接地电阻应符合DL/T6201997交流电气装置的过电压保护和绝缘配合的要求。3配电电气装置的接地电阻3.1 工作于不接地、消弧线圈接地和高电阻接地系统、向建筑物电气装置（B类电气装置）供电的配电电气装置，其保护接地的接地电阻应符合下列要求:a.与B类电气装置系统电源接地点共用的接地装置。1)配电变压器安装在由其供电的建筑物外时，应符合下式的要求：R-(8)I式中：R考虑到季节变化接地装置最大接地电阻，;I-计算用的单相接地故障电流；消弧线圈接地系统为故除点残余电流。但不应大于4。2)配电变压器安装在由其供电的建筑物内时，不宜大于4。b.非共用的接地装置，应符合式(7)的要求，但不宜大于10。3.2 低电阻接地系统的配电电气装置，其保护接地的接地电阻应符合本标准式(5)的要求。3.3保护配电变压器的避雷器其接地应与变压器保护接地共用接地装置。3.4保护配电柱上断路器、负荷开关和电容器组等的避雷器的接地线应与设备外壳相连，接地装置的接地电阻不应大于10。
