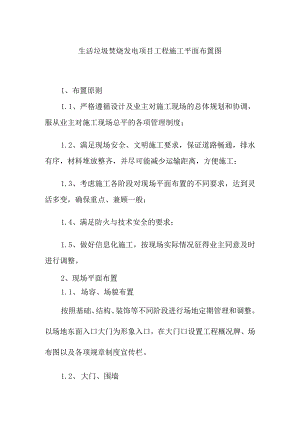

生活垃圾焚烧发电项目工程施工平面布置图.docx

生活垃圾焚烧发电项目工程施工平面布置图1、布置原则1.1、严格遵循设计及业主对施工现场的总体规划和协调，服从业主对施工现场总平的各项管理制度；1.2、满足现场安全、文明施工要求，保证道路畅通，排水有序，材料堆放整齐，并尽可能减少运输距离，方便施工；1.3、考虑施工各阶段对现场平面布置的不同要求，达到灵活多变，确保重点、兼顾一般；1.4、满足防火与技术安全的要求；1.5、做好信息化施工，按现场实际情况征得业主同意及时进行调整。2、现场平面布置1.1、 场容、场貌布置按照基础、结构、装饰等不同阶段进行场地定期管理和调整。以场地东面入口大门为形象入口，在大门口设置工程概况牌、场布图以及各项规章制度宣传栏。1.2、 大门、围墙大门设置门牌灯箱，力求美观、大方。1.3、 场地确保施工场地整洁、干净。现场设环通的排水管网体系,进出口大门设置停车坪。2. 4、运输道路布置根据业主规划道路，结合现场实际情况，即方便后期工程施工又能满足工程施工要求，使用厂区内部道路。3、临设工程2.1、 现场办公楼与卫生布置3. 1.k现场办公楼设在综合厂房南面的网球场，现场办公室采用一幢二层的彩钢板活动房。2.2、 机械设备、材料堆场、工具间布置2.2.1、 钢筋、铁件、加工车间、木工车间，堆场布置在综合厂房的南侧，在塔吊的有效作业半径内，为全场地内钢筋加工、木模制作服务。进入装饰阶段后，木工加工车间以装饰为主、钢筋加工车间改为安装车间及堆场，场地以装饰材料及设备集散为主，总体施工场地延续结构施工阶段的布置原则，单纯结构施工用地被装饰材料和加工场地所取代。2.2.2、 搅拌机、砂、石堆场布置在综合厂房的北侧，为全场地内的零星砂及砂浆服务。3. 2.3.砖堆场靠近拟建建筑物就近临时堆放，减少运距，提高生产效益。3.2.4、烟囱单独设立一个施工临设，设立钢筋，模板周转材料（设备）堆场加工场及预制构件加工场地。4、垂直运输工具布置4.1、 综合厂房主体施工阶段设两台QTZ40塔吊，作为钢筋、模板等材料的运输，结构施工时在主厂房北侧、西侧及南侧各设置一台汽车吊作为塔吊垂直运输的补充。为保证两台塔吊的正常使用，塔吊拟设置在主厂房的北侧和西侧，这样既不影响设备吊装，又能覆盖大部分主厂房，保证了结构施工时的物料吊运。4.2、 发电厂房设置一台QTZ40塔吊。4.3、 其他单体工程不设运输电梯，垂直运输主要采用汽车吊进行材料的运输。4.4、 现场平面布置图施工现场平面布置图结合甲方提供的总平面图，考虑工程实际情况，分为基础、主体施工阶段平面布置图及安装、装饰装修阶段平面布置图。具体详见附图二基础、主体阶段施工平面布置图、附图三安装、装饰装修阶段施工平面布置图。
