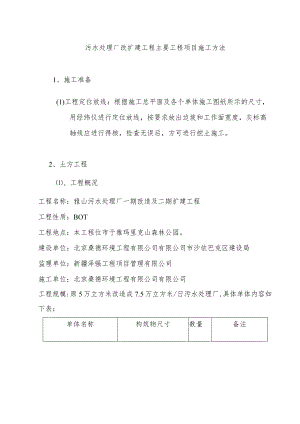

污水处理厂改扩建工程主要工程项目施工方法1、施工准备(1)工程定位放线：根据施工总平面及各个单体施工图纸所示的尺寸，用经纬仪进行定位放线，按要求放出边坡和工作面宽度，灰标高轴线应进行得核，检查无误后，方可进行挖土施工。2、土方工程、工程概况工程名称：雅山污水处理厂一期改造及二期扩建工程工程性质：BOT工程地点：本工程位市于雅玛里克山森林公园。建设单位：北京桑德环境工程有限公司有限公司市沙依巴克区建设局监理单位：新疆泽强工程项目管理有限公司施工单位：北京桑德环境工程有限公司有限公司工程规模:原5万立方米改造成7.5万立方米/日污水处理厂,具体单体内容如下表：单体名称构筑物尺寸数量备注细格栅间及曝气池41.5m*13.5m*16.15m地上水池多级多段AO池，136m*51.5m1半地上水池二沉池2座019.4m*4.6m2半地下水池砂滤池30.5m*4.1m*6m1半地上水池污泥泵池130m21地上水池鼓风机房,扩建89m21砖混结构加氯加药间244m21框架结构五号提升泵站201.16m21框架结构贮泥池74ml1半地上水池污泥浓缩脱水机房476.6m21框架结构新建六泵站提升泵房21M*9M1半地下式钢混(2)、编制依据本工程业主提供的有关设计参考图纸本工程地质勘察报告(工程编号T2013-107-1)地基与基础工程施工及验收规范(GB502002)建筑与市政降水工程技术规范(JGJ/T111-98)、施工部署(3.(1) 土方开挖总体施工安排本工程的土方开挖，从标高变化上还是不算复杂，但从整体平面上分析还是比较复杂的。本工程结合地上施工总体部署，基坑开挖从底标高往高标高处开挖，考虑建构筑物比较密集，土方工程量比较大，所有土方进行外运，不得堆放基坑周边，合理安排基坑的施工顺序是本次基础土方开挖的重点。(3.2).主要机械设备计划r:如媪UA女剂/知效的信及3:1TWa2AO测量使用O以娃公TOA1久超业4i1ll圮二TVlOA4%Jk11A1土方使用C法JL却onn*7AON爪剂JLA17½X卡ffiQ3加Q(3.(3) 土方工程施工部署安排由于现场场地标高比较复杂,工期比较紧，尽快为后续工程施工创造出良好的工作面是土方工程的关键之所在。要保证在计划工期内完成土方开挖施工，必须有序施工,为了保证土方开挖的顺利进行，防止塌方等不利现象的发生，我们采用土方开挖与护坡施工交替进行的办法。每挖1.5m深进行边坡休整，如土质不理想，必要时进行挂网抹灰的护坡施工，反复交替进行，直至坑底。具体流程如下：开挖线放样一打井降水(如需要)T第一步土方开挖一第一步修坡一开挖下一步土方一下一步修坡一直至基坑底。采用2台反铲挖土机、配备8辆8m3自卸车进行土方外运。厂区内部分可堆放回填土方。采用大开挖施工，大挖机挖土，小挖机进行修坡，如下图。(2)边坡及坑底应留20Omm人工清底，以减少雨水和太阳暴晒对土层的扰动。开挖过程中应时时测量挖深，通过放坡系数计算该挖深处的下边缘位置，并由测量人员撒出白灰线进行控制。如果到达坑底后发现基底土层与地勘资料不一致应立即通知业主、监理、设计以及地勘部门，以便及时采取措施。基坑至基底以上20Omm(人工清土层)。因在施工时运土车辆需从基坑下面往上面运土，因此土方施工时需预留坡道，并且根据土方进度动态进行留设。为保证达到土方文明施工要求，避免土方运输车辆泥土污染市政道路，因此在现场出入口边设置专用沉淀池，现场道路作地面硬化处理。(4)、施工准备(4.(1) 术准备1.1.1 测量人员做好技术准备，提前画好外围控制线，并随时跟踪挖土标高加强标高控制，严禁超挖。1.1.2 技术部门应对现场施工人员做出明确交底，画出集水坑等位置局部详图，确保位置准确。1.1.3 施工前土方组长向所有参加施工的人员进行有针对性的技术交底，必须使每个操作者对施工中的技术要求心中有数。1.1.4 了解施工机械设备的技术参数与性能。1.1.5 做好施工场地的整平工作。1.1.6 根据业主提供的地下管线(燃气管线、下水道、地下电缆等)分布情况，查明现场具体分布位置及埋藏深度。1.1.7 按照施工图及业主提供的基坑周边控制轴线准确测出基坑外包线，并将基坑周边控制轴线引测到场地周边适当部位，妥善保护。1.1.8 根据业主提供的下水道(场内排水出口)及时做好场地内部排水系统。1.1.9 开挖前，应按照合同要求，由业主协调其他相关单位对现场的土质进行放射性元素的检测，例如：氮气等；如果存在放射性元素的存在，应根据相关检测部门提供技术信息及处理方法制定详细的处理方案。(4.(2) 织机构2.2.1 土方开挖领导小组：组长：刘军副组长：周海涛成员：吴昊、沈迪、谈旭浩422组员职责刘军：全面负责挖土技术管理工作及方案、相应纠正措施的审批。周海涛：全面负责挖土现场管理及施工安全管理工作。吴昊：全面负责挖土过程标高轴线监督管理及全面负责挖土资料管理。谈旭浩：全面负责挖土安全质量监督管理，机械设备安全管理。沈迪：全面负责挖土方案落实交底。注：检查、监督内容为挖土方案的落实情况、技术交底是否到位。整个基坑开挖由项目管理部统一组织管理。施工各种工艺可交叉施工，保证在计划工期完成，必须通过平衡协调及调度，紧密地组织成一体。423劳动力需要量计划席，力、护地fc人1耘桧本同知R9J½司和N>4-T人1424土方挖运机械设备选用土方挖运方案：根据施工安排和现场情况，组织好土方开挖、坡道留置和出土路线等工序。由于场外运输道路狭窄，结构简单，容易压坏，土方运输选用8辆自卸的8m3车辆，工作按10小时/每天考虑，车辆装土约8m3,运距约10公里，一趟来回耗时1小时，每天总的外运方量为64Om3。(5)、土方施工(5.(1) 方法及工期：采用大放坡机械开挖，由2台反铲挖土机施工。配备8辆8m3自卸车进行土方外运。(5.(2) 术措施521、事先根据坐标撒出基础边线，根据放坡比例参照土方开挖图撒出下口线、上口线。522、放坡：整体放坡坡度为1：0.5进行放坡。挖土整体思路是先挖除+-00以下.0.5m深的耕植土(按照1:0.5放坡），预留500宽的缓坡平台，正式放线。再挖至垫层底标高上20Omm处，接着撒灰线开挖落深部位。523、底板垫层外预留500宽操作面，操作面内挖排水沟,转角或高低差处不大于50M挖一积水井。524、基坑排水设置在基坑外操作面处，集水井为直径500、深400土坑。沟为300宽、200深土槽。525、挖至基底时预留300mm,人工紧随进行清槽，将清除的土方送至返铲挖掘机边装车外运。526、若开挖后遇雨水天气，应采用人工将基槽清理至与原基±±质相同的土层，再用素硅填至设计基底标高（或经设计认可采用级配砂卵石回填至基底设计标高）。527、挖至基础承台处在基底事先撒出灰线，由机械开挖人工清理。528、如遇薄弱土层或不慎超挖之处采用级配砂石回填。529、采用边开挖、边清土、边验槽并立即浇注垫层的快节奏施工法，清理三分之一时就要进行验槽和浇注垫层工作，避免基土长期暴露和遇雨浸泡。5210、如遇雨泡槽，须清除表面泥浆用素硅找平，人流集中处铺设木板通道，防止踩成橡皮土。、特殊情况的应急处理措施土方开挖工程是风险性较大的工程，施工过程中可能会遇到各种意外情况，为做到有备无患，针对本工程特点，制定以下应急措施:对坑外的水位进行密切观察，如坑外水位下降达到报警值应立即分析，并应会同监理及设计等专家分析原因，检查坡体是否有渗漏等。现场常驻抢险用的施工班组，设置专业安全员及施工现场管理人员，随时听候调遣，抢险机械和车辆以工程施工用机械车辆为主，昼夜安排操作人员值班，保证紧急情况及时出动。、安全管理。.1）、在土方施工阶段，边坡的防塌是难点，除要有科学的计算依据，良好的施工质量外，还应派专人进行基坑监测，出现不良现象及时处理防止发生坍塌事故。0.2）、边坡开挖工程中，要时刻注意边坡的稳定性，在雨后要仔细观察土壤情况，如发现有裂缝、鼓包、滑动等现象，要及时排除险情后方可施工。.3）、基坑周边L5M范围内严禁堆放重物。.4）、现场应保证足够照明。现场电气设备均作漏电保护装置，配电线采用三相五线制。.5）、加强对施工人员的安全教育，做好技术交底和安全交底。.6）、施工前应查明现场地下障碍物，在有地下电缆、管线处做出明显标志，严禁在电缆IM范围内进行作业。(5.(7) 配合机械作业的清底需进入机械回转半径内时,必须停止机械回转，机上、机下人员应密切配合。.8)、反铲作业时，挖机履带应距工作面边缘至少保持1L5M安全距离。0.9)、铲斗未离开工作面时，不得进行回转、行走等动作。0.10)、装车时，铲斗不得碰撞汽车。0.11)、施工现场配备大型的照明设备以供夜间挖土施工使用。(8)、文明施工及环保管理(8.(1) 明施工目标创文明工地(8.(2) 明施工责任制为了全面落实创建文明工地的要求，本工程实行文明施工责任制，项目管理部经理为本工程的文明工地责任人，具体措施管理范围落实到个人，组织机构网络图详安全文明施工组织设计。(8.(3) 明施工措施831、在出大门口外，设置清洗池，马路上铺设湿草垫,用于扫清轮胎上外带土块。832、每天收车后，派专人清扫马路，并适量撒水压尘,达到环卫要求。833、所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走。834、合理进行施工现场的平面布置，做到计划用料，使现场材料堆放降到最低值，保证场内道路通畅。835、运输散装材料时，车厢后封闭，避免撒落。836、合理安排作业时间，采用低噪音施工机械，对可能产生较大噪音的设备，设置防噪棚，减少噪音污染。837、施工工地沿线单位和居民出入道路畅通，周围道路平整无积水，禁止非施工人员入内。838、机械设备完好，安全装置齐全有效，做到专人管理。施工材料堆放整齐。839、施工区域或危险区域有醒目的安全警示标志，并定期组织专人检查。8310、加强土方施工管理，挖出的湿土先卸在场内暂堆,尽量缩短厂区的工期，能更多的利用挖出的余土，如湿土需要直接外运，则使用经专门改装的带密封车斗的自卸卡车装运湿土，防止湿土如泥浆沿途漏污染马路。8311、大门车辆出入口设置於道路，并设污水沉淀池。设立专职的“环境保洁岗”，负责检查、清除出场的车辆上的污泥，清扫受污染的马路，做好工地内外的环境保洁工作。8312、项目部、施工队设文明施工负责人，每周召开一次关于文明施工的例会，定期与不定期检查文明施工措施落实情况，组织班组开展“创文明班组竞赛”活动，经常征求建设单位和项目监理对文明施工的批评意见，及时采取整改措施，切实搞好文明施3、钢筋工程、工程概况：(1.(1) 工程位于雅山污水处理厂围墙内，地处雅玛里克山森林公园。本工程构筑物设计分布密集，主要包括如下单体：(1.(2) 件种类普通构件：筏板、承台、剪力墙、柱、梁、顶板。(1.(3) 筋连接方式本工程中所有直径>18以上钢筋连接采用套
