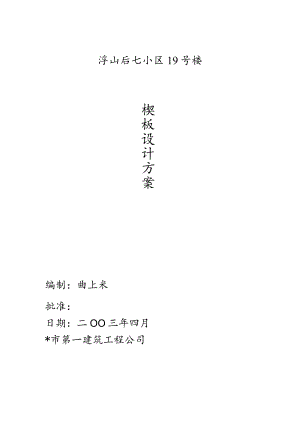

浮山后七小区19号楼楔板设计方案编制：曲上米批准：日期：二OO三年四月*市第一建筑工程公司一、工程概况:本工程即有砖混结构，又有框架剪力墙结构，模板设计,只对框架部分进行计算，专混结构平板参照框架部分的平板进行支设.二、设计的主要原则：接缝严密、不漏浆，保证构件的形状尺寸和相互位置的正确，模板的构造简单，支拆方便，保证在施工过程中不变形、不破坏、不倒塌，确保工期、质量的前提下减少支拆用工，实现文明施工.三、构造要求：1、摸板立杆构造：每根立杆底部设置底座或垫板;设置纵、横向扫地杆,纵向扫地杆采用直角扣件固定在底座上皮20CM处的立杆上,横向扫地杆应采用直角扣件固定在靠紧纵横向扫地杆下方的立杆上，横杆步距不大于2M,立杆接头不允许采用搭接接头，只能采用对接，且错开布置.2、支架立杆应竖向布置，2M高度的垂直允许偏差为15MM.3、设在支架根部的可调底座，当伸出长度超过30Cm时,采用可靠措施加固.4、当模板支架立杆采用单根立杆时,立杆应设在梁模板中心处,其偏心距不应大于25mm.5、模板支架四边与中间每隔四排立杆从顶层开始向下每隔2步设置一道水平剪力撑.四、设计计算：1、模板采用竹胶板,宽度1200,小横杆(5义8),大横杆、立杆采用钢管048X3.5,板厚12mm.木楞间距25mm,横杆间距65mm,立杆150OX1500.计算荷载：混凝土自重25×0.15=3.75knm2楼板钢筋自重LlX1.2=1.32knm2施工人员及设备(均步荷载)2.5knm2施工人员及设备(均步荷载)2.5knm2均步荷载:ql=1.2(3+1.32)+2.5×1.4×1.2=10.42knmq2=1.2(3+1.32)×1,2=6.22lknmq3=l.2(3+1.32)×1.2=5.184kn/m设计集中荷载：p=2.5×1.4=3.5kn小横杆计算：支座弯距：M=-0.105×ql2=-0.105×10.42×0.252=0.068knm跨中弯距：M=0.078×ql2=0.05knmW=bh26=120×0.012×1/6=0.020.068<13×0.02=0.26符合要求.集中荷载作用:M=O.171×3.5×0.25=0.15<0.26符合要求.Wa=Kwql4/100EI=0.46<250/400=0.625符合要求.大横杆计算：钢管048X3.5,W=5.08×103mm3,1=9.89×IO4ql=1.2(3+1.32)+2.5×1.4×0.65=5.64knm设计集中荷载：p=2.5×0.65=1.63knM=0.105ql2=0.105×5.642=0.25knmM=0.171×2.5×0.65=0.28knm$二MW=0.28×IO3×103(5.08X103)=55.1<205;W=0.677ql4100EI=0.33<650/400=1.63mm;立柱计算：N=1.2(nlNGkl+NGk2)÷1.4NQk=1.2×0.411+1.4×(5.64×1.5)2=6.4kn<Ka×Kh×fA=32满足要求
