新建煤层气液化项目原料过滤与计量单元和压缩单元调试方案.docx

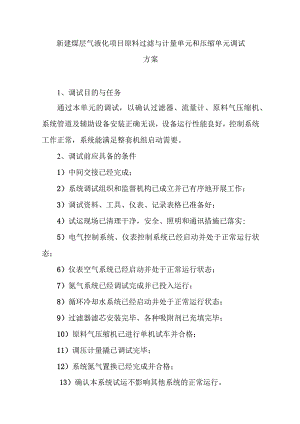

新建煤层气液化项目原料过滤与计量单元和压缩单元调试方案1、调试目的与任务通过本单元的调试，以确认过滤器、流量计、原料气压缩机、系统管道及辅助设备安装正确无误，设备运行性能良好，控制系统工作正常，系统能满足整套机组启动需要。2、调试前应具备的条件1）中间交接已经完成；2）系统调试组织和监督机构已成立并已有序地开展工作；3）调试资料、工具、仪表、记录表格已准备好；4）试运现场已清理干净，安全、照明和通讯措施已落实;5）电气控制系统、仪表控制系统已经启动并处于正常运行状态；6）仪表空气系统已经启动并处于正常运行状态；7）氮气系统已经调试完成并已投入运行；8）循环冷却水系统已经启动并处于正常运行状态；9）过滤器滤芯安装完毕、各种吸附剂已充填完毕；10）原料气压缩机已进行单机试车并合格；11）调压计量撬已调试完毕；12）系统氮气置换已经完成并合格；13）确认本系统试运不影响其他系统的正常运行。3、系统调试（1）开机操作1）在煤层气导入装置前起动原料气压缩机，严格按压缩机操作规程进行，空负荷运转。2）全开ESVOlol紧急切断阀。3）打开VOlOKV0102AB>V0104A（V0104B）>V0105A（VOlo5B）阀。4）启动一组调压计量撬，使煤层气压力稳定在lObarg。5）按压缩机操作规程进行操作，让煤层气缓慢进入压缩机并逐渐升压，待压力升高接近55barg时，缓慢打开压缩机的出口阀想后续管道充压，直到压力接近55barg为止。6）由压缩机的回流阀控制压缩机出口压力。根据压力和压缩机的控制情况，可打开VP0202B（或通过V0304A/B）阀泄压，向火炬系统泄压排放，以控制压缩机的出口压力。7）密切注视回流阀和放空阀的操作，严禁使系统超压,特别是导入煤层气的时候。（2）按以下操作参数进行工艺调试序号流程位号指示说明工艺指标1PICA-0101原料气进装置10-12barg压力2PICA-0201调试阶段回收气体的压力5055barg3PICA-0202原料气压缩机吸气压力IObarg4PIA-0203原料气压缩机出口平衡罐的原料气压力54.9barg5PdIA-OlOl过滤分离器FLOlO1A/B阻力030KPa6TI-OlOl原料气进装置温度0-357TIA-0201原料气压缩机吸气温度25-358TIA-0202原料气压缩机出口平衡罐的原料气温度3038°C9TSHH-0202原料气压缩机出口平衡罐的原料气联锁温度6010FIA-Ol02A/B进装置的原料气流量12500Sm3h11FIA-0201原料气压缩机出口平衡罐的原料气流量12500Sm3h12LIA-0101A/B过滤分离器FLOlO1A/B液位050Omm13LIA-0201原料气压缩机进口平衡罐S0201液位040Omm14LICA-0202原料气压缩机进口平衡罐S0202液位040Omm最终实现系统稳定运行。（3）停机操作1）增大压缩机回流阀的开度，降低压缩机出口压力，使压缩机空负荷运行。2）关闭VOlOl阀，停止供气。3）按压缩机操作规程进行停车。4）关闭VP0202B阀。5）切断电机电源。4、故障处理严格按本岗位操作规程中一般故障处理及应急办法的规定执行。
