工业企业照明设计标准附录.docx

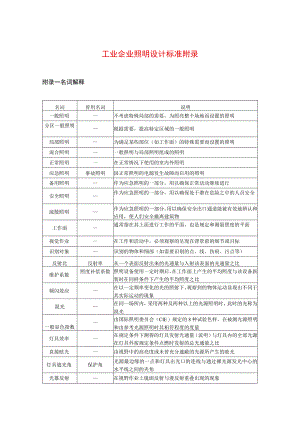

工业企业照明设计标准附录附录一名词解释名词曾用名词说明一般照明不考虑特殊局部的需要，为照亮整个场地而设置的照明分区一般照明根据需要，提高特定区域的一般照明局部照明为满足某些部位（如工作面）的特殊需要而设置的照明混合照明一般照明与局部照明组成的照明正常照明一在正常情况下使用的室内外照明应急照明事故照明因正常照明的电源发生故障而启用的照明备用照明作为应急照明的一部分，用以确保正常活动继续进行安全照明作为应急照明的一部分，用以确保处于潜在危险之中的人员安全疏散照明作为应急照明的一部分，用以确保安全出口通道能被有效地辨认和应用，使人们安全撤离建筑物工作面通常指在其上面进行工作的平面，也是规定和测量照度的平面视觉作业在工作和活动中，必须观察的呈现在背景前的细节或目标识别对象识别的物体和细部（如需要识别的点、线、伤痕、污点等）反射比反射率从一个表面反射出来的光通量与入射该表面的光通量之比维护系数照度补偿系数照明设备使用一定时期后，在工作面上产生的平均照度与该设备新装时在同样条件下产生的平均照度之比频闪效应在以一定频率变化的光的照射下，观察到的物体运动显现出不同于其实际运动的现象混光在同一场所内，采用两种及两种以上的光源照明时，此时的光称为混光一般显色指数由国际照明委员会（CIE）规定的8种试验色样，在被测光源照明和由参考光源照明时其相符程度的度量灯具效率在规定条件下测得的灯具发射光通量（流明）与灯具内的全部光源在灯具外按规定条件点燃时发射的总光通量之比直接眩光由视野中的高亮度或未曾充分遮蔽的光源所产生的眩光灯具遮光角保护角光源最边缘的一点和灯具出光口的连线与通过裸光源发光中心的水平线之间的夹角光幕反射在视野作业上镜面反射与漫反射重叠出现的现象反射眩光由视野中的光泽表面的反射所产生的眩光相对照度系数在试验光源照明和标准光源照明下，达到颜色识别能力相当时，所需要的照度之比照度均匀度表示给定平面上照度变化的度量；照度均匀度为最小照度与平均照度之比附录二一般生产车间和作业场所工作面上的照度标准值附表2.1一般生产车间和作业场所工作面上的照度标准值车间和作业场所视觉作业等级照度范围(Lx)混合照明混合照明中的一般照明一般照明金属机械加工车间粗加工III乙300500750305075精加工II乙50075010005075100精密I乙100015002000100150200机电装配车间大件装配V5075100小件装配、试车台11乙50075010005075100精密装配I乙100015002000100150200焊接车间手动焊接、切割、接触焊、电渣焊V5075100自动焊接、一般划线*IV乙75100150精密划线*II甲7501000150075100150备料(如有冲压、剪切设备则参照冲压剪切车间)VI305075镀金车间V5075100冲压剪切车间IV乙200300500305075锻工车间X305075热处理车间VI305075铸工车间熔化、浇铸X305075型砂处理、清理、落砂VI203050手工造型大III乙300500750305075机器造型VI305075木工车间机床区III乙300500750305075锯木区V5075100木模区IV甲3005007505075100表面处理车间电镀槽间、喷漆间V5()75100酸洗间、发兰间、喷砂间VI305075抛光间III甲50075010005075100电泳涂漆间V5075100电修车间一般IV甲300500750305075精密III甲5007501(X)05075100拆卸、清洗场地*VI305075实验室理化室III乙100150200计量室VI150200300动力站房压缩机房Vn305075泵、风机房、乙焕发生站Vn203050锅炉房、煤气站的操作层VII203050配变电所变压器室、高压电容器室Vn203050配电室、低压电容器室VI305075值班室IV乙75100150电缆间(夹层)Vlll101520电源室电动发电机室、整流间、柴油发电机室VI305075蓄电池室Vn2()3050控制室一般控制室IV乙75100150主控制室II乙150200300热工仪表控制室IIl乙100150200电话站人工交换台、转接台V5075100自动电话交换机室VI100150200广播室IV乙75100150仓库大件贮存IX51015中小件贮存VIII101520精细件贮存、工具库305075乙块、氧气瓶库、电石库101520汽车库停车间101520充电室203050检修间305075注：冲压剪切车间、铸工车间手工造型工段、锅炉房及煤气部操作层为了安全起见，照度应选最高值。加“*”号者，表示被照面的计算高度为零。附录三工业企业辅助建筑照度标准值附表3.1工业企业辅助建筑照度标准值类别规定照度的作业面照度范围(Lx)混合照明一般照明办公室、资料室、会议室、报告厅距地0.75m工艺室、设计室、绘图室距地0.75m300500750100150200打字室距地0.75m5007501000150200300阅览室、陈列室距地0.75m100150200医务室距地0.75m75100150食堂、车间休息室、单身宿舍距地0.75m5075100浴室、更衣室、厕所、楼梯间地面101520盥洗室地面203050托儿所、幼儿园卧室距地0.40.5m203050活动室距地0.40.5m75100150附录四厂区露天作业场所和交通运输线的照度标准值附表4.1厂区露天作业场所和交通运输线的照度标准值类别规定照度的平面照度范围（LX）露天作业视觉要求较高的工作作业面305075眼睛检查质量的金属焊接作业面152030仪器检查质量的金属焊接作业面101520断的检查仪表作业面101520装卸工作地面51015露天堆场地面0.512道路和广场主干道地面235次干道地面123厂前区地面3510站台视觉要求较高的站台地面3510一般站台地面123装卸码头地面51015附录五亮度曲线法室内照明的直接眩光，宜采用附图5.1或附图5.2中的亮度曲线，限制灯具在眩光区的亮度值。眩光区见附图5.3。应用方法：一、根据灯具的类型及安装方式选择图解：若灯具无发光侧边或有发光侧边从端部看时用附图5.1o若灯具有发光侧边（但不包括有发光侧边从端部看）时用附图5.2。附留52有发光侧边灯具的亮度限渐曲线二、根据设计场所的照明质量等级和照度标准值选择相应的限制曲线。三、灯具在某个方向上的亮度值，由该方向的平均光强除以发光面在该方向上的投影面积得出。四、将计算的灯具亮度值画在选择好的图中与相应的亮度曲线比较，若灯具亮度低于限制曲线亮度，即灯具亮度曲线在限制曲线左边，则眩光的限制满足要求;若灯具亮度高于限制曲线亮度，即灯具亮度曲线在限制曲线右边，则此灯具不能满足该场所眩光限制的要求；若灯具亮度曲线与限制曲线相交，则必须保证室内主要观察方向上的灯具亮度低于限制亮度。使用上述亮度曲线法时，必须分别考虑灯具在附图5.4两个主要方位上的亮度分布。附图区3映光区附国&4灯具的两个主要方位附录六室内照明目标效能值（建议性）一、室内照明的室空间比应按下式计算：RCR=5/+W）（附6）1.W式中RCR室空间比；h灯具悬挂高度（m）；1.室内长度（m）；W室内宽度（m）o二、室内照明目标效能值应按下式计算：G=KIK2（附6.2）式中e目标效能值e2实际效能值，按附表6.1取值K1维护系
