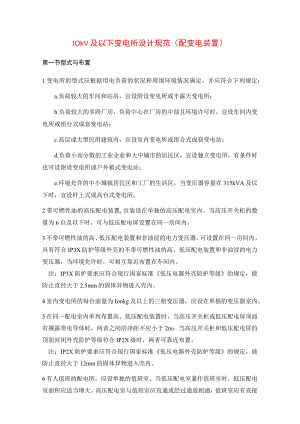

IOkV及以下变电所设计规范（配变电装置）第一节型式与布置1变电所的型式应根据用电负荷的状况和周围环境情况确定，并应符合下列规定：a.负荷较大的车间和站房，宜设附设变电所或半露天变电所；b.负荷较大的多跨厂房，负荷中心在厂房的中部且环境许可时，宜设车间内变电所或组台式成套变电站；c.高层或大型民用建筑内，宜设室内变电所或组合式成套变电站；d.负荷小而分散的工业企业和大中城市的居民区，宜设独立变电所，有条件时也可设附设变电所或户外箱式变电站；e.环境允许的中小城镇居民区和工厂的生活区，当变压器容量在315kVA及以下时，宜设杆上式或高台式变电所。2带可燃性油的高压配电装置,宜装设在单独的高压配电室内。当高压开关柜的数量为6台及以下时，可与低压配电屏设置在同一房间内。3不带可燃性油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内。具有符合IP3X防护等级外壳的不带可燃性油的高、低压配电装置和非油浸的电力变压器，当环境允许时，可相互靠近布置在车间内。注：IP3X防护要求应符合现行国家标准低压电器外壳防护等级的规定，能防止直径大于2.5mm的固体异物进入壳内。4室内变电所的每台油量为Iookg及以上的三相变压器，应设在单独的变压器室内。5在同一配电室内单列布置高、低压配电装置时，当高压开关柜或低压配电屏顶面有裸露带电导体时，两者之间的净距不应小于2m；当高压开关柜和低压配电屏的顶面封闭外壳防护等级符合IP2X级时，两者可靠近布置。注：IP2X防护要求应符合现行国家标准低压电器外壳防护等级的规定，能防止直径大于12mm的固体异物进入壳内。6有人值班的配电所，应设单独的值班室。当低压配电室兼作值班室时，低压配电室面积应适当增大。高压配电室与值班室应直通或经过通道相通，值班室应有直接通向户外或通向走道的门。7变电所宜单层布置。当采用双层布置时，变压器应设在底层。设于二层的配电室应设搬运设备的通道、平台或孔洞。8高（低）压配电室内，宜留有适当数量配电装置的备用位置。9高压配电装置的柜顶为裸母线分段时，两段母线分段处宜装设绝缘隔板，其高度不应小于0.3m。10由同一配电所供给一级负荷用电时,母线分段处应设防火隔板或有门洞的隔墙。供给一级负荷用电的两路电缆不应通过同一电缆沟，当无法分开时，该电缆沟内的两路电缆应采用阻燃性电缆，且应分别敷设在电缆沟两侧的支架上。11户外箱式变电站和组合式成套变电站的进出线宜采用电缆。12配电所宜设辅助生产用房。第二节通道与围栏1室内、外配电装置的最小电气安全净距，应符合表1的规定。表1室内、外配电装置的最小电气安全净距（mm）符号适用范围场所额定电压（kV）<0.53610无遮栏裸带电部分至地（楼）面之间室内屏前2500屏后2300250025002500室外2500270027002700有IP2X防护等级遮栏的通道净高室内1900190019001900A裸带电部分至接地部分和不同相的裸带电部分之间室内2075100125室外75200200200B距地（楼）面250Omm以下裸带电部分室内100175200225的遮栏防护等级为IP2X时，裸带电部分与遮护物间水平净距室外175300300300不同时停电检修的无遮栏裸导体之间的水平距离室内1875187519001925室外20002200220()2200裸带电部分至无孔固定遮栏室内50105130155C裸带电部分至用钥匙或工具才能打开或拆卸的栅栏室内800825850875室外82595()950950低压母排引出线或高压引出线的套管至屋外人行通道地面室内3650400040004000注：海拔高度超过100Om时，表中符号A项数值应按每升高IOom增大1%进行修正。B、C两项数值应相应加上A项的修正值。2露天或半露天变电所的变压器四周应设不低于1.7m高的固定围栏（墙变压器外廓与围栏（墙）的净距不应小于0.8m,变压器底部距地面不应小于0.3m,相邻变压器外廓之间的净距不应小于1.5m。3当露天或半露天变压器供给一级负荷用电时，相邻的可燃油油浸变压器的防火净距不应小于5m,若小于5m时，应设置防火墙。防火墙应高出油枕顶部，且墙两端应大于挡油设施各0.5m。4可燃油油浸变压器外廓与变压器室墙壁和门的最小净距，应符合表的规定。表可燃油油浸变压器外廓与变压器室墙壁和门的最小净距（mm）变压器容量（kVA）100-10001250及以上变压器外廓与后壁、侧壁净距变压器外廓与门净距60080080010005设置于变电所内的非封闭式干式变压器,应装设高度不低于1.7m的固定遮栏,遮栏网孔不应大于40mm×40mmo变压器的外廓与遮栏的净距不宜小于0.6m,变压器之间的净距不应小于1.0m。6配电装置的长度大于6m时，其柜（屏）后通道应设两个出口，低压配电装置两个出口间的距离超过15m时，尚应增加出口。7高压配电室内各种通道最小宽度，应符合表的规定。表高压配电室内各种通道最小宽度（mm）开关柜布置方式柜后维护通道柜前操作通道固定式手车式单排布置8001500单车长度+1200双排面对面布置8002000双车长度+900双排背对背布置10001500单车长度+1200注：a.固定式开关柜为靠墙布置时，柜后与墙净距应大于50mm,侧面与墙净距应大于200mm；b.通道宽度在建筑物的墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少200mmO8当电源从柜（屏）后进线且需在柜（屏）正背后墙上另设隔离开关及其手动操动机构时，柜（屏）后通道净宽不应小于l5m,当柜（屏）背面的防护等级为IP2X时,可减为1.3m。9低压配电室内成排布置的配电屏，其屏前、屏后的通道最小宽度，应符合表的规定。表配电屏前、后通道最小宽度（mm）型式布置方式屏前通道屏后通道固单排布置15001000定双排面对面布置20001000式双排背对背布置15001500抽单排布置18001000屉双排面对面布置23001000式双排背对背布置18001000注：当建筑物墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少200mm。
