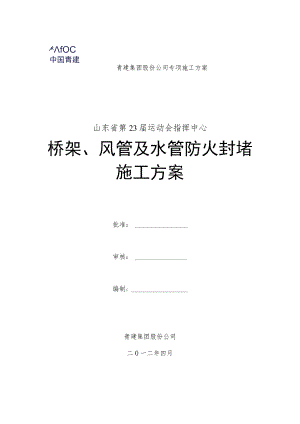

fOC中国青建青建集团股份公司专项施工方案山东省第23届运动会指挥中心桥架、风管及水管防火封堵施工方案批准：审核：编制:青建集团股份公司二0一二年四月1工程概况12施工安排12.1 施工目标12.2 施工流程13施工工艺及主要技术要求23.1 水管穿墙穿板的封堵23.2 风管穿墙穿板的封堵33.3 桥架及母线穿墙穿板的封堵104施工计划114.1 施工进度计划114.2 资源准备计划115保障措施131.1 质量保障措施131.2 成品保护措施131.3 安全施工措施136编制依据151工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵。为保证工程质量,确保消防要求特制定本方案。2施工安排2. 1施工目标所有封堵密实满足消防防火分区隔离的要求，配合工程达到“鲁班奖”的质量目标。2.2施工流程管道防火封堵：主管线的施工一墙内板内套管留设一套管的固定=A套管外侧的封堵填塞一套管内侧的封堵填塞一外表面的处理风管防火封堵：洞口留设=Q风管安装=>套管固定安装o套管内侧防火材料填塞=>端部封堵收口桥架防火封堵：洞口预留桥架安装=>线缆敷设盖板施工接地完善UO防火包安装防火泥抹平=>防火钢板安装收口母线防火封堵：洞口预留=母线安装=>防火包封堵=>防火泥抹平一面部收口处理3施工工艺及主要技术要求3. 1水管穿墙穿板的封堵3.1.1水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。如图3.1.1-1所示。阻火圈图3.1JT水管穿墙封堵示意图3.1.2竖向套管封堵管道安装完毕，将套管进行固定，首先进行套管外侧的封堵，使用混凝土将套管外侧的孔洞填实抹平，确保管道与套管同轴，套管内侧使用岩棉或橡塑保温棉填塞密实，套管外侧围绕套管使用砂浆浇筑一圈承台，承台高度与套管高度一致，厚度20mm。承台表面与套管内侧表面使用防火泥收光抹平，表面刷涂标识色。如图3.1.2-1所示。表面防火泥收光涂色声堵岩棉,砂浆承台图3.1.27竖向套管防火封堵示意图3.2风管穿墙穿板的封堵3.2.1风管穿墙封堵3.2.1.1风管穿普通墙体的封堵风管穿越普通墙体（包括轻钢龙骨墙体），做好孔洞预留，套管使用镀锌钢板制作，钢板厚度依据管道尺寸而定，如套管制作厚度对应表（表3.2.17）。套管与墙体之间使用墙体材料填充固定，套管与管道之间，保温风管则使用Bl级橡塑保温棉填充密实；非保温风管则使用岩棉填充密实，如图3.2.1T。长边W450mm450长边W1250长边1250O.6mm1.Omm1.2mm表3.2.17套管制作厚度对应表风管预留孔洞边沿5050界OoL风管与套管间空隙H穿越墙体风管建筑预留孔洞 EI （管道周边IoonInI间隙机1.2Innl厚镀锌钢板制套管 （L 6mm厚钢板制套管）正视图穿越防火墙风管Og'07l0s50建筑塔体5O水泥砂浆填实抹平口墙体材料填实抹平EH50Innl水泥砂浆填实抹平口 防火岩棉填塞密实口IT剖视图图321T风管穿越普通墙体（防火墙）封堵分析图3.2.1.2风管穿防火墙体的封堵风管穿越防火墙体，预留洞口大小应按照W+lOOmm和H+100m（W、H分别为风管的宽和高）留置。制作套管的钢板厚度不应小于L6mm,套管周长同洞口周长相等，宽度与墙体厚度相等，套管制作完毕后内外除锈，刷两遍防腐漆，外露部分刷一遍面漆。套管安装做到牢固、准确、美观，套管与防火墙体之间要采用M15的砂浆填补饱满，不得出现空鼓现象。套管两侧要与防火墙两侧平齐或者嵌入W5mmo风管与套管之间使用防火岩棉塞填密实，两侧使用水泥砂浆填实。保温风管穿越防火墙时，要注意防火封堵不得破坏保温风管保温层的连续性，避免造成结露现象。如图3.2.I-Io3.2.2风管穿越楼板的封堵风管穿越楼板的封堵，预留楼板后浇带洞口。制作套管的钢板厚度不应小于1.6mm,套管大小应按照W+100mm和H+100mm（W、H分别为风管的宽和高）制作,底部与楼板底平齐，上部高出完成面30mm。套管与楼板钢筋间焊接固定，确保避雷接地连接可靠，并清理焊渣、刷防锈漆，套管制作完毕后内外除锈，刷两遍防腐漆，外露部分刷一遍面漆。预留楼板后浇带洞口使用与楼板同强度混凝土浇注。楼板底部使用3mm厚200InIn宽防火钢板封堵，周边使用中12膨胀螺丝固定,间距W300mm0套管与风管之间使用防火岩棉填塞密实，上表面使用50加厚水泥砂浆填实抹平，风管周边使用防火密封胶打胶密封。如图3.2.2-1。、寸OioL图32.27风管穿越楼板（风井等）封堵分析图3.2.3风管与建筑风井、建筑静压箱的连接封堵风管与建筑风井、建筑静压箱的连接封堵，封堵需保证密实不透风。3.2.3.1风管从侧面与建筑风井、建筑静压箱连接由于建筑风井自身使用要求的限制，完成后的建筑风井内部无法进入人员操作施Xo为保证风管与套管间的空隙填塞密实，风管探入建筑风井内壁50mm,末端使用30*30*3等边角钢制作法兰加固风管，减少填塞防火材料时用力过大引起的风管变形，保证气密性。风管套管使用钢板厚度不应小于L6mm钢板制作，套管大小应按照W+100mm和H+100mm（W、H分别为风管的宽和高）制作。套管及角钢法兰制作完毕后内外除锈，刷两遍防腐漆。风管与套管间空隙里侧填塞30mm厚防火泥，然后60mm厚防火岩棉填塞密实，表面30mm厚水泥砂浆抹平保证气密性，同时外侧风管周边使用防火密封胶打胶密封。如图3.2.3-1。图32.37风管侧面连接风井、静压箱分析图3.2.3.2风管从底部与建筑风井、建筑静压箱连接风管从底部与建筑风井、建筑静压箱连接，由于竖直方向重力影响，防火材料填塞有难度，同时为很好的保证密封性及美观要求，在建筑风井、建筑静压箱风管侧使用3mm厚20Onlm宽防火钢板封堵，周边使用中12膨胀螺丝固定，间距300三,建筑预留孔洞为风管周边100mm范围，此区域使用防火岩棉填实，为保证气密性,表面使用30Innl厚水泥砂浆密封抹平，同时风管周边使用防火密封胶打胶密封。如图3.2.2-1o3.3桥架母线穿墙穿板的封堵3. 3.1桥架穿墙体封堵1）桥架洞口留设：假设桥架宽、高分别为kH,则防火墙上洞口大小按照W+100mm和H+100mm留设。2）防护钢板制作、安装固定：防护钢板宜采用4mm厚钢板，且宽、高在洞口的尺寸基础上各加Ioomn1,即在桥架的宽、高基础上增加200mm；防护钢板用切割机进行切割，不得用氧气乙块切割，确保横平竖直且尺寸偏差不超过3mm；防护钢板制作完成后应进行防腐处理，首先进行人工除锈，然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为27mm;防护钢板固定，先用膨胀螺栓把防护钢板固定在墙体上，钢板要紧贴墙面，不得有漏缝现象，不得破坏钢板的平整度，防护钢板应牢固，美观。3）防火包的塞填：施工前首先将施工部位清理干净，将孔洞中的电线电缆做必要的整理和排列，并绑扎固定；防火包填塞前，先将防火墙的任意一面进行固定,防火包填塞完成后进行另一面防护钢板固定；防火包应填塞密实、牢固，做到封闭严密，起到阻止火灾蔓延的目的。如图3.3.IT所示：图3.3.1-1桥架穿墙体封堵示意图4）防火泥封堵：以上步骤完成以后，在防护钢板和桥架之间用防火泥进行防火封堵，防火泥封堵应做到均匀、严密、美观。3. 3.2桥架穿楼板封堵1）桥架洞口留设：假设桥架宽、高分别为W、H,则楼板上洞口大小按照W+100mm和H+100mm留设。2）防护钢板制作、安装固定：防护钢板宜采用4mm厚钢板，且宽、高在洞口的尺寸基础上各加100mn1,即在竖向桥架的宽、高基础上增加20OnIln；防护钢板用切割机进行切割，不得用氧气乙块切割，确保横平竖直且尺寸偏差不超过3mm；防护钢板制作完成后应进行防腐处理，首先进行人工除锈，然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为27mm;防护钢板固定，先用膨胀螺栓把防护钢板固定在楼板、防水台上，钢板要紧贴墙面，不得有漏缝现象，不得破坏钢板的平整度，防护钢板应牢固，美观。3）防火包的塞填：施工前首先将施工部位清理干净，将竖井中的电线电缆做必要的整理和排列，并绑扎固定；防火包填塞前，先将楼板下侧进行固定，防火包填塞完成后进行防水台、楼板上侧的防护钢板固定；竖井桥架内侧防火封堵之前，先在封堵部位的底部，用镀锌扁钢作支撑，固定在桥架内侧面上，用来托住防火包，防止防火包塌落；楼板上侧，将防水台和防火隔堵结合在一起，并用防护钢板将防火包封闭起来，防护钢板固定在防水台上面。楼板下侧，用膨胀螺栓把防护钢板固定在楼板上，如下图3.3.1-2所示；防火包应填塞密实、牢固，按顺序整齐排放，防火包与电缆之间的间隙不大于ICn1,防火包总厚度不小于240Iimb做到封闭严密，起到阻止火灾蔓延的目的。图3.3.1-2桥架穿楼板封堵示意图4）防火泥封堵：以上步躲完成以后，在防护钢板和桥架之间、防护钢板和楼板以及防水台之间用防火泥进行防火封堵，防火泥封堵应做到均匀、严密、美观。3.4母线穿墙体、穿楼板防火封堵3. 4.1母线穿墙体封堵1）母线洞口留设：假设母线宽、高分别为kH,则防火墙上洞口大小按照W+100mm和H+100mm留设。2）防护钢板制作、安装固定：防护钢板宜采用4mm厚钢板，且宽、高在洞口的尺寸基础上各加Ioomnb即在母线的宽、高基础上增加20Onlin；防护钢板用切割机进行切割，不得用箪气乙块切割，确保横平竖直且尺寸偏差不超过3mm；防护钢板制作完成后应进行防腐处理，首先进行人工除锈，然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为27mm;防护钢板固定，先用膨胀螺栓把防护钢板固定在墙体上，钢板要紧贴墙面，不得有漏缝现象，不得破坏钢板的平整度，防护钢板应牢固，美观。3）防火包的塞填：施工前首先将施工部位清理干净；防火包填塞前，先将防火墙的任意一面进行固定，防火包填塞完成后进行另一面防护钢板固定；防火包应填塞密实、牢固，做到封闭严密，起到阻止火灾蔓延的目的。如图3.4.IT所示:防护钢板防火包图 3.4. 1-1母线4）防火泥封堵：以上步骤完成以后，在防护钢板和母线之间用防火泥进行防火封堵，防火泥封堵应做到均匀、严密、美观。3. 4.2母线穿楼板封堵1）母线洞口留设：假设母线宽、高分别为W、H,则楼板上洞口大小按照W+100mm和H+100mm留设。2）防护钢板制作、安装固定：防护钢板宜采用4mm厚钢板，且宽、高在洞口的尺寸基础上各加100mn1,即在竖向母线的宽、高基础上增加20OnIn1；防护钢板用切割机进行切割，不得用氧气乙块切割，确保横平竖直且尺寸偏差不超过3mm；防护钢板制作完成后应进行防腐处理，首先进行人工除锈，然后刷两遍防腐漆，再刷防
