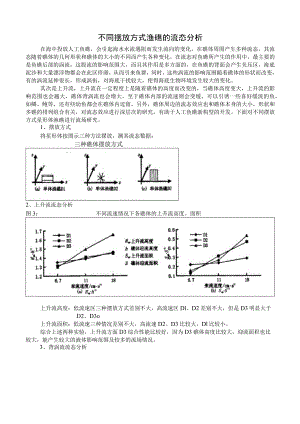

不同摆放方式渔礁的流态分析.docx
不同摆放方式渔礁的流态分析在海中投放人工鱼礁，会引起海水水流遇阻而发生流向的变化，在礁体周围产生多种流态，其流态随着礁体的几何形状和礁体的大小的不同而产生各种变化。在流态对鱼礁所产生的作用中，最主要的是鱼礁后部的涡流，这股流的影响范围大，而且其作用是多方面的，在鱼礁的背面会产生负压区，海底泥沙和大量漂浮物都会在此区停滞，从而引来鱼群，同时，这些涡流的影响范围随着礁体的形状而改变，有的涡流延伸很长，形成涡街，对海底干扰较大，使得海底生物环境发生较大的变化。其次是上升流，上升流在一定程度上是随着礁体的高度而改变的，当礁体高度变大，上升流的影响范围也会越大，礁体背涡流也会增大。至于礁体内部的流速则会变缓，可以引诱一些喜好缓流的鱼，如鳞、鲍等，还有些幼鱼都会在礁体内逗留。另外，礁体周边的流态效应也和礁体本身的大小，形状和多礁的排列组合有关，对流态效应进行深层次的研究，有助于人工鱼礁新构型的开发。下面对不同摆放方式星形体渔礁进行流场研究。1、摆放方式将星形体按图示三种方法摆放，测其流态数据：2、上升流流态分析图3：不同流速情况下各礁体的上升流高度、面积上升流高度：低流速区三种摆放方式差别不大，高流速区Dl、D2差别不大，但是D3明显大于D2、D3o上升流面积：低流速三种情况差别不大，高流速D2、D3比较大，Dl比较小。综合上述两种实验，上升流方面D3综合性能比较好，因为D3礁体高度比较大，迎流面积也比较大，能产生较大的液体影响范围及较多的流场情况。3、背涡流流态分析不同速度情况下各礁体流态图ft4Dl澧碘D2泡罐*a0>) illca/s不同速度情况下各礁体背涡流高度、长度及面积员7 1118来流速度/B* (a) HN, LNW-A-'"? ¾¼¼I*I4 DbD2,D3,Dl,D2,D3, D,Hb背涡流高度Lt背涡流长度Sb背涡流面积 h模型迎流高度 S模型迎流面积由以上对比可知：流速越大，三种摆放形式背部流态均越来越紊乱，Dl迎流面跟高度都比较小，产生的紊流也比较小。流速在7.6cmsllcms时D2、D3产生圆形涡流，当流速增到18cms时，两者的涡流均进一步变形产生异形流场。背涡流面积：Dl由于迎流面积小，产生的背涡流面积也较小，D2、D3均大于Dl,且D3始终比D2大。背涡流长度：Dl明显小于D2、D3,D2略高于D3背涡流高度：Dl偏小，D2、D3差别不大。综合上述两种实验，在背涡流方面，D2、D3综合性能比较好，礁体高度跟迎流面积都有所贡献。迎流面积的影响会大一些。迎流速度、面积和高度越大，产生的背部流态越来越紊乱。综上所述，设计的时候应尽量挑一些迎流面比较大、高度比较高的礁体，摆放的时候也应该以上述标准为准则。此外，也应该对礁体的组合排列方式进行研究，如排列间距、排列形状，组合排列方式理论上讲会对礁体流态产生很大的贡献。
