弱电系统中无线网桥的应用（图文）2017-11-20.docx

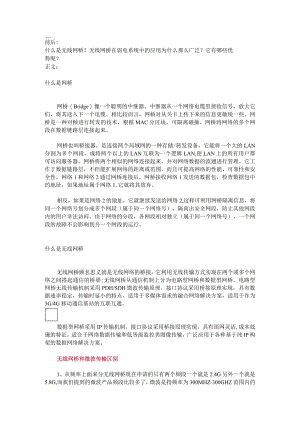

,.,e1前后:什么是无线网桥？无线网桥在弱电系统中的应用为什么那么广泛？它有哪些优势呢？正文：什么是网桥网桥（Bridge）像一个聪明的中继器。中继器从一个网络电缆里接收信号，放大它们，将其送入下一个电缆。相比较而言，网桥对从关卡上传下来的信息更敏锐一些。网桥是一种对帧进行转发的技术，根据MAC分区块，可隔离碰撞。网桥将网络的多个网段在数据链路层连接起来。网桥也叫桥接器，是连接两个局域网的一种存储/转发设备，它能将一个大的LAN分割为多个网段，或将两个以上的LAN互联为一个逻辑LAN,使LAN上的所有用户都可访问服务器。网桥将两个相似的网络连接起来，并对网络数据的流通进行管理。它工作于数据链路层，不但能扩展网络的距离或范围，而且可提高网络的性能、可靠性和安全性。网络1和网络2通过网桥连接后，网桥接收网络1发送的数据包，检查数据包中的地址，如果地址属于网络1,它就将其放弃。相反，如果是网络2的地址，它就继续发送给网络2,这样可利用网桥隔离信息，将同一个网络号划分成多个网段（属于同一个网络号），隔离出安全网段，防止其他网段内的用户非法访问。由于网络的分段，各网段相对独立（属于同一个网络号），一个网段的故障不会影响到另一个网段的运行。什么是无线网桥无线网桥顾名思义就是无线网络的桥接，它利用无线传输方式实现在两个或多个网络之间搭起通信的桥梁;无线网桥从通信机制上分为电路型网桥和数据型网桥。电路型网桥无线传输机制采用PDH/SDH微波传输原理，接口协议采用桥接原理实现，具有数据速率稳定，传输时延小的特点，适用于多媒体需求的融合网络解决方案，适用于作为3G/4G移动通信基站的互联互通。数据型网桥采用IP传输机制，接口协议采用桥接原理实现，具有组网灵活,成本低廉的特征，适合于网络数据传输和低等级监控类图像传输，广泛应用于各种基于纯IP构架的数据网络解决方案。无线网桥和微波传输区别1、从频率上面来分无线网桥现在申请的只有两个频段一个就是2.4G另外一个就是5.8G,而我们提到的微波产品频段比较多了，微波是指频率为300MHZ-300GHZ范围内的无线电波。实际上这个无线网桥也在微波的频段范围之内了，只是给它起了个很好的名字了。2、传输距离不同，无线网桥的传输距离很短的了，一般都在35公里的路程了，而微波产品传输的距离就比较长了，这个需要根据实际的情况下来定的了，一般在设计一跳链路的时候都需要事先勘测或者测试的，比如有30公里的，50公里的，也有很短的1公里的，这个根据天线的大小和你选择的频段的不同来分的。3、绕射功能不同的了，微波基本上没有绕射功能了，频率越高绕射功能就越弱了，所以在我们的微波工程案例中很远的距离就需要一个微波中继器，也就是微波接力，这里说到绕射功能，2.4G的无线网桥有一定的绕射功能了，比如你在一个房间里面放置了无线网桥，在另外一个房间里都可以收到信号，信号只是减弱了一些。而我们提到的微波需要直视方式，就是说短距离的通过我们的肉眼可以看见的，或者长距离的通过一定的仪器仪表可以看到的，比如说可以通过望远镜能够看见的。4、设置方法不同，这个基本上差不多的，现在的设备都基本上是傻瓜式的了，大部分厂家在出厂的时候都做过了最简单的设置，只要其他条件都具备了，在上面设置一两个参数就可以通的了，这个不是很难的。5、用处不同，用处基本上差不多的了，都可以传输视频、音频以及数据信号，但是在2.4G的无线网桥可以单独使用，作为一个无线AP来达到无线信号的传输。微波就没有这种功能的了。架设方案无线网桥在实际中将如何运用架设，再此推荐几种可采用的架设方案:点对点方式点对点型(PTP),即“直接传输:无线网桥设备可用来连接分别位于不同建筑物中两个固定的网络。它们一般由一对桥接器和一对天线组成。两个天线必须相对定向放置，室外的天线与室内的桥接器之间用电缆相连，而桥接器与网络之间则是物理连接。中继方式即“间接传输二BC两点之间不可视，但两者之间可以通过一座A楼间接可视。并且AC两点，BA两点之间满足网桥设备通讯的要求。可采用中继方式，A楼作为中继点。BC各放置网桥，定向天线。A点可选方式有：I放置一台网桥和一面全向天线，这种方式适合对传输带宽要求不高，距离较近的情况;II如果A点采用的是单点对多点型无线网桥可在中心点A的无线网桥上插两块无线网卡，两块无线网卡分别通过馈线接两部天线，两部天线分别指向B网和c网;In放置两台网桥和两面定向天线。点对多点传输由于无线网桥往往由于构建网络时的特殊要求，很难就近找到供电。因此，具有PoE（以太网供电）能力就非常重要，如可以支持802.3af国际标准的以太网供电，可以通过5类线为网桥提供12V的直流电源。一般网桥都可以通过Web方式来进行管理，或者通过SNMP方式管理。它还具有先进的链路完整性检测能力，当其作为AP使用的时候，可以自动检测上联的以太网连接是否工作正常，一旦发现上联线路断线，就会自动断开与其连接的无线工作站，这样被断开的工作站可以及时被发现，并搜寻其他可用的AP,明显地提高了网络连接的可靠性,并且也为及时锁定并排除问题提供了方便。总之随着无线网络的成熟和普及，无线网桥的应用也将会大大普及。应用环境在无高大障碍（山峰或建筑）的条件下，一对速组网和野外作业的临时组网。其作用距离取决于环境和天线，现7km的点对点微波互连。一对27dbi的定向天线可以实现IOkm的点对点微波互连。12dbi的定向天线可以实现2km的点对点微波互连;一对只实现到链路层功能的无线网桥是透明网桥，而具有路由等网络层功能、在网络24dbi的定向天线可以实层实现异种网络互联的设备叫无线路由器，也可作为第三层网桥使用。无线网桥通常是用于室外，主要用于连接两个网络，使用无线网桥不可能只使用一个，点对点必需两个以上，而AP可以单独使用。无线网桥功率大，传输距离远（最大可达约50km）,抗干扰能力强等，不自带天线，一般配备抛物面天线实现长距离的点对点连接。现在市面上已经出现了802.1In的无线网桥,传输速率可达到300MbPS以上。不过由于各种因素的影响，实际速率远远低于商家标榜的数值。但相对于IIg的速率的确提高了很多，这也使得我们要求高带宽，高传输速率成为可能。随着技术的不断发展，相信有更多的新产品会随着新技术的出现而衍生出来。如何选择合适的无线网桥市场上的无线网桥种类五花八门，数不胜数，如何选择一款适合自己需求的网桥呢？我们将从以下几个方面为您解答。1、传输距离无线监控项目需要进行传输的距离不尽相同，无线网桥的传输距离也有很多种，有的传输13公里，有的传输35公里，有的传输510公里，有的传输20公里以上，一定要根据监控的传输距离确定，尽可能网桥的最大传输距离大于监控传输距离，因为实际应用环境下的雨、雾、雪等天气会导致网桥传输性能下降，工程建设应预留充足的性能余量。2、传输带宽无线网桥的传输速率有很多种，如150Mbps、3000MbPs、450Mbps、600Mbps、900MbPS等,选择何种速率的，可以根据无线监控要求来定。用户实际需要考虑的是网桥在特定距离下的传输性能，而不是理论带宽数据。举个例子，网桥的理论传输带宽为433Mbps,在2公里的距离下，点对点传输带宽实测可达200Mbps,带载25个200W摄像头无压力。3、工作频率无线网桥的工作频率主流有两种，2.4G和5.8G,两种网桥的特点各不同。一般来说，2.4G的无线网桥是当前主流频段，兼容性好，绕射能力好，但抗干扰性比较差，尤其是在城区使用易受其他WiFi设备发射的无线信号干扰。5.8G的信道比较纯净，抗干扰能力比较好，传输距离远，但是绕射能力差。市区、闹市、远距离传输、摄像头码流较大、2.4G干扰比较多，选择5.8G的无线网桥。其他如传输距离较近、比较偏僻、同频干扰较少等就用2.4G的无线网桥4、天线天线是无线网桥的重要配件，用来发射和接收无线信号，没有天线，无线网桥无法实现通信。天线的种类很多，有全向天线、定向天线之分。全向天线用于近距离的覆盖和传输，远距离桥接应选择定向天线并且天线增益越大，无线网桥性能越优。5、供电方式无线网桥的工作环境通常会涉及到室外一些复杂的环境，比如森林、港口、隧道、水库等地方，所以供电是个较为麻烦的问题。选择支持PoE网线供电的无线网桥可以很好的解决这个难题。IP-COM网桥全部支持POE注入器供电，供电距离可达60米。6、防护等级无线网桥多工作于室外，环境多变，如下雨、雨雪、高温等，首要要求防水、防尘、耐热、抗冷凝。一个合格的无线网桥，这些“品质”是必须的。7、配对方式目前网桥主流的配对方式有三种：按键配对、拨码配对、自动配对。就工程应用的简便性而言，特别是一次性安装几十上百台网桥的项目，自动配对无疑是最佳选择。无线网桥安装事项无线网桥一般成对使用，有发射端和接收端。发射端网桥主要和前端摄像头和PoE适配器连接；接收端主要和交换机和POE适配器连接。这点比较简单，带有PoWER字样的就连接电源，带有DATA字样的就连接数据。做好防雨、防尘、绝缘处理。虽然无线网桥本身是防水、密封的，但无线网桥需要和其他设备和零部件连接，这些连接口或者接头处（网线与无线网桥的接头，网线与网络摄像机连接部分、馈线接头）必须要做防水，最好使用防水胶布缠绕2到3层；所有电源接头部分尽量做好绝缘处理。固定时一定要稳固，无论是支架还是无线网桥，如果遇到大风引起支架不稳会直接影响到微波信号传输的稳定性。安装支架和无线网桥时，有必要在支架上套上一层橡皮圈，再与U型夹码接触紧密，以防止支架生锈。若使用了外置天线，安装时要调整好天线的方向和角度；是采用内置天线型网桥，发射端和接收端之间的角度也要选择好。由于无线网桥一般是使用POE适配器来进行POE供电，所以要控制网线的质量和长度。除了选择上好的（超五类以上）网线，无线网桥和PoE适配器之间的网线长度最好保证在25米。抱杆安装时，选择的抱杆不能太细或太粗，确保标配的扎带能够直接安装。在连接设备网口时，需要严格按照网桥安装说明，若操作不当出现网口进水等情况，会导致接口烧毁或者电路板短路等情况导致设备无法正常使用。无线网桥安装图集
