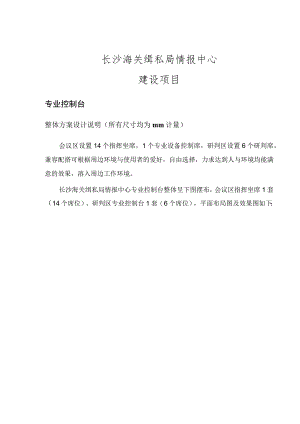

长沙海关缉私局情报中心建设项目专业控制台整体方案设计说明（所有尺寸均为mm计量）会议区设置14个指挥坐席，1个专业设备控制席，研判区设置6个研判席。兼容配搭可根据周边环境与使用者的爱好，自由选择，力求达到人与环境均能满意的效果，溶入周边工作环境。长沙海关缉私局情报中心专业控制台整体呈下图摆布，会议区指挥坐席1套（14个席位）、研判区专业控制台1套（6个席位），平面布局图及效果图如下：|_740_|_800 I12420I6235I 1825|2870|1200I1300I120022001200130012002870.1247001长沙海关缉私局情报中心平面布置图JSod1.LI.具体席位功能布局及设计说明1.1.1.1. 设计理念本项目专业控制台的设计遵循以人为本，以人机工程学为基础，满足控制台功能性要求和美学要求。视距、视角、台面高度和膝、腿活动空间都符合人机工程学和人性因素设计的要求。1.1.1.2. 会议区会议桌会议桌设计共14席位，长度420Omm,台面深度140Omm,台面地面高750mm,结合房间实际尺寸，按照人体工程学设计，台下预留过线通道，台面预留过线孔，能放置如话筒等设备；采用模块化拼接，主体为镀金材质配合部分铝合金材质，整体承重达到250KG,散气孔的通风率（开孔率）达到25%;采用高压耐磨板或者抗倍特板，厚度15mm,台面板材拼缝处缝隙0.1mm01.1.1.1. 判区Y型研判席位长度200Omm,台面深度61Omm,台面地面高750mm;3个席位为1套，本次采购2套。每席位含定制承重15KG的显示器支架3套，1套信息面板（含国标5孔插孔，USB接口，多媒体网口等），国标PUD电源条1套：采用模块化拼接，主体为镀金材质配合部分铝合金材质，整体承重达到250KG,散气孔的通风率（开孔率）达至U25%;采用高压耐磨板或者抗倍特板，厚度15mm,台面板材拼缝处缝隙0.1mm;每席位含横向，纵向，竖向三个方向强弱电分开布线桥通道，避免电磁讯号干扰。1.1.1.4. 控制台长度125Omm,台面深度65Omm,台面地面高750mm;共1个席位，每席位含定制承重15KG的显示器支架3套，1套信息面板（含国标5孔插孔，USB接口，多媒体网口等），国标PUD电源条1套。1.1.1.5. 设计说明专业控制台应按工作任务为导向设计，以操作者为中心，观看距离和手臂可操作范围都达到最优化的工作区域，并支持多样化的任务需求。设计时应充分考虑为操作者提供最佳的设备可接近性，达到观看和维护空间最大化。控制台内部框架应有线缆线槽及通孔，满足方便、有序的布线要求。控制台应提供有最大的安装便利条件，方便集成安装实现该系统各个应用功能所必需的设备。非常便于系统主机、操作面板、电源插排、线缆等设备的使用和维护。且在维修或更换某一设备时，不会牵连影响其它设备。专业控制台采用模块化组合式设计，结构灵活，易于更新和变形，方便将来调整、扩充席位，改造时也不需大规模改变。标准化结构体系支持整个项目范围的控制台系统布局和席位配置。专业控制台应造型新颖、美观大气；颜色搭配与房间环境色调和谐融洽，具有现代化、国际化的时尚感。控制台的用材，均应采用各类现代的外表面装饰材料和各类金属板、合金型材等结合搭配。所有材料应满足国家环保标准。1.L2.控制台基本工艺控制台外露边角应经钝化处理，内部金属件无毛刺等。所有电源线和信号线的专业理线设施、过线口应无裸露利口边，并设有护线边保护，有效防止电缆线被刮伤。在薄型材料上的螺纹孔，应采用无间隙熔焊螺母的制作工艺，具有定位结构，位置精度高，熔接牢固可靠，无点焊。螺纹孔处应无锋利边口。控制台底柜内应有设计用于外壳、结构、金属线槽等保护接地装置，任意金属件导通点相对于接地点的电阻应小于4Q。接地装置采用应专业方法制作，能与材料大面积充分熔接，其与熔接材料之间的测试电阻应为0Q。控制台应考虑足够合理的自然散热条件，在不需要风扇的情况下,控制台也可以对主机进行合理地散热。各门盖设计应为厚度合适冷轧钢板，门可拆，刚性好，质量轻，打开不摇晃，且散热性能良好。台板应采用国际优质抗倍特板制作，抗倍特板具有坚固抗压、抗刮、耐磨、耐冲击、大承载力、防火、耐温差、防水、耐潮湿、耐腐蚀、易清洗维护的特性。两块大台板之间应采用无缝拼接技术，拼接后，应无漏光缝隙、间隙为零，控制台整个台面应保持平滑及水平，浑然一体。手枕边应设计成与台板一体化延伸的手枕，手枕边与台面之间应无拼缝、易清洁。杜绝台板手枕边与台板基体采用两种材料拼接产生不易清洁的拼缝，并且避免各材料热胀冷缩系数不同造成裂缝甚至脱落。控制台侧板应设计灯光效果，侧板加装饰灯带，灯带与侧板构成装饰灯箱。灯箱灯光柔和，形成不刺眼的梦幻光辉效果。增强环境美感，增加操作人员舒适度。灯箱应在隐蔽的位置设置内外气流循环通道孔，有效对LED灯进行散热。控制台所采用的各种材料应为环保材料，保证操作人员的人身健康和安全。序号产品尺寸材质及功能数量单价合计13人工作席2000*610*750(mm)1 .参数：长度200OnIm,台面深度610mm,台面地面高750mm；共3个席位，每席位含定制承重215KG的显示器支架3套，1套信息面板（含国标5孔插孔，USB接口，多媒体网口等），国标PUD电源条1套；2 .框架结构：采用模块化拼接，主体为镀金材质配合部分铝合金材质，整体承重达到250KG,散气孔的通风率（开孔率）达到225%；3 .台面板：采用高压耐磨板或者抗倍特板，厚度15mm,台面板材拼缝处缝隙V0.1mm；4.每席位含横向，纵向，竖向三个方向强弱电分开布线桥通道，避免电磁讯号干扰；22研判席4200*760*1400(mm)1 .参数：长度420OnIm,台面深度1400mm,台面地面高750mm；共14个席位；2 .框架结构：钢木结合会议桌；131人控制席1250*650*750(mm)1.参数：长度1250mm,台面深度650mm,台面地面高750mm；共1个席位，每席位含定制承重215KG的显示器支架3套，1套信息面板（含国标5孔插孔，USB接口，多媒体网口等），国标PUD电源条1套；2 .框架结构：采用模块化拼接，主体为银金材质配合部分铝合金材质，整体承重达到250KG,散气孔的通风率（开孔率）达到225%；3 .台面板：采用高压耐磨板或者抗倍特板，厚度15mm,台面板材拼缝处缝隙V0.1mm；4.每席位含横向，纵向，竖向三个方向强弱电分开布线桥通道，避免电磁讯号干扰；14办公椅640*550*950(mm)1 .网面固定式头枕2 .网面椅背3 .PU皮扶手4 .选用优质网布面料覆面，扛静电、耐磨损、不起球、易清洁5 .具有倾仰功能6 .五星脚75会议椅常规L面料：采用优质真皮，厚度21.2mm,皮革摩擦色牢度：干擦24级（光面革），撕裂强度235Nmm,扪皮平整，倒角、脚线、钉角均匀；2.海棉：选用优质定型PU发泡阻燃海绵，弹性好，不易变形，软硬适中，座垫的密度40kgm3,靠背的密度30kgm3;3.采用进口优质橡胶木椅架，甲醛释放量符合14国家标准，含水率低于12%；4.油漆：高级品牌环保UV底漆和PU面漆,采用三底二面亚光透明油漆工艺，经过十二道工序处理，表面纹理清晰无颗粒、无气泡、无渣点，颜色均匀。6休息沙发常规黑色牛皮休息沙发17茶几常规I、基材：采用优质品牌El级中密度纤维板，甲醛释放量符合国家标准，含水率低于12%；台面双面压5mm后多层实木板。2、油漆：高级品牌环保底漆和面漆，采用三底二面亚光透明油漆工艺，经过十二道工序处理，表面纹理清晰无颗粒、无气泡、无渣点，颜色均匀；4、粘胶：均采用符合标准白乳胶，粘合强度大，粘合时间长；18储物柜800*400*20001、基材：采用优质品牌El级中密度纤维板，甲醛释放量符合国家标准，含水率低于12%；台面双面压5mm后多层实木板。2、油漆：高级品牌环保底漆和面漆，采用三底二面亚光透明油漆工艺，经过十二道工序处理，表面纹理清晰无颗粒、无气泡、无渣点，颜色均匀；4、粘胶：均采用符合标准白乳胶，粘合强度大，粘合时间长；3专业控制台预算合计
