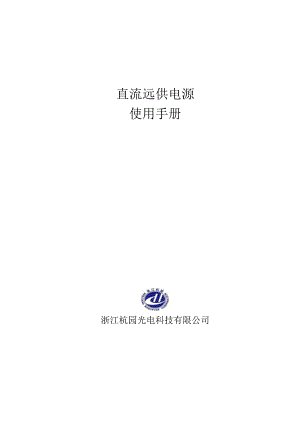

直流远供电源使用手册浙江杭园光电科技有限公司1、概述32、远供电源系统基本工作原理33、远供电源设备特点34、直流远供电源产品介绍31. 1局端设备34. 2远端设备64.3安排单元95、产品的安装105. 1安装设备所需工具105.1 安装设备所需材料105.2 具体安装步骤106、远供电源系统工程输电线缆敷设及设备安装施工技术要求116.1 远供电源系统工程输电线缆的敷设与连接116.2 远供电源系统工程电源设备安装116.3 远供电源系统的平安运行13一、概述感谢您选用直流远供电源产品，为了使您更全面的了解我们的产品及驾驭相关安装事项，请您具体阅读本手册。直流远供电源系统是专为满意当前通信网络3G基站、EPON、室内（外）机房建设等新要求而开发设计的电源产品。直流远供电源系统由局端设备和远端设备组成，局端设备将机房内稳定的电能通过复合光缆或电力线输送至远端，为当地取电不便利或供电不稳定的通信设备供应稳定、牢靠、经济的电源供应；远供电源产品已通过工业和信息化部权威机构检验,完全符合通信行业相关标准。二、远供电源系统基本工作原理复合电域或电力线；II将已有的局端直流-48V基础电源经局端设备升压为直流（280V/400V）传输至远端设备端，再经变压至负载设备所需的标准电压为远端设备供电。三、直流远供电源设备特点降低通讯设备断电时间降低建设成本和运维成本、建设周期短多模块冗余设计具有防雷功能便于安装、施工平安、牢靠、稳定延长通讯设备寿命四、直流远供电源产品介绍1、局端设备局端设备具有N+1个功率模块，1个限制模块，单个局端模块输出功率为500也可以将48V直流电压隔离升压到20Ov400V（DC/DC升压）；具备完整的爱护功能和冗余条件，还可完成系统监控。19英寸，4U结构:结构介绍：1.电源48V输入接线端子；2.接地端子；3.电源输出接线端子；4.局端电源并机运用接线端子；5.电源输出电压显示器；6.电源故障告警指示灯；7.电源模块输入开关；8.电源模块工作指示灯；产品功能：1、具有输入过（欠）压爱护功能，爱护时间20ms;故障消退后系统自动复原供电；2、具有输出过压（载）爱护功能，爱护时间W20ms;故障消退后系统自动复原供电；3、输出电压可依据传输距离和负载的大小进行连续调整，调整范围满意：20OV400V；4、具有DC/DC隔离升压功能、输出电压对地处于悬浮状态；5、具备输出电压数码管显示功能；6、开路爱护：当传输回路（正极或负极电缆）部分或全部被破坏时，系统切断局端高压输出，爱护时间W15s,故障消退后须要人工复位重启复原供电；7、短路爱护：当传输回路中，某处电缆的正极与负极短接时，系统切断局端高压输出，爱护时间应20ms;故障消退后系统可自动复原供电；8、漏电爱护：当远供回路任何一处对地绝缘阻抗下降，产生对地电流时（2mA）,系统应切断局端高压输出，爱护时间应W20ms;故障消退后系统可自动复原供电；9、强电入侵搭接爱护：当系统检测到，有市电与远供传输线路产生搭接时，系统切断局端高压输出，爱护时间应W20ms;故障消退后系统可自动复原供电；10、故障隔离：点对多点应用时，其中一设备有故障不会影响到另一设备正常运行。11、防雷爱护：输出端具有防雷、防浪涌功能，防雷等级不小于IOKA；12、报警：当系统爱护时，具有声、光报警功能，报警同时，不同的爱护状态对应不同的指示灯，具备明显的状态显示；13、多模块冗余设计：主功率部分应由多个功率模块组成，具备N+1的冗余设计，具备热插拔、均流功能。技术参数： 1)直流输入 额定输入电压：48VdC 输入电压范围：4060Vdc 最大输入电流：60A (2)直流输出 标准电压：380Vdc 直流输出电流：6.3A (3)电源系统稳压精度：±1% 电源系统负载调整率：±1% 电源系统源调整率：±1% (4)工作效率：290%(48VdC输入时) (5)其它特性： 开机输出延迟：3S8S 开关机过冲：±10% 保持时间：2IOms 均流不平衡度：±5% (6)绝缘电阻： 直流部分、机壳之间的绝缘电阻210MQ(试验电压500VdC) (7)绝缘强度： (8)对直流输出与机壳之间施以直流电压500Vac,漏电流WlOmA,一分钟无击穿飞弧 (9)机械特性： 冷却方式：风机强制冷却 系统尺寸(长X宽X高)：430.7*420.7*170.8mm (10)环境条件要求 工作温度：GP9060远供电源系统在大于-5°C时上电(但不给负载供电)，在0°C+55°C正常工作；当温度高于55。C时，电源系统降额工作。 相对湿度：1090% 大气压力：70106KPa 海拔高度：03000m2、远端设备远端设备具备宽范围直流高压输入、二次隔离升压变换功能输出稳定的直流电源（20OV名称技术参数局端工作温度-25°C+50湿度要求95%,无凝聚大气压力86kpa106kpa防护等级1P54工作环境应无导电爆炸尘埃，无腐蚀金属和破坏绝缘的气体和蒸气局端输入电压40V-60V局端最大输入电流80A35A局端输出电压200V400V连续可调局端最大输出功率W3500W（单框）1200W局端输出电流104局端转换效率285%局端输入过压爱护60V,时间W20ms局端输入欠压爱护40V,时间W20ms局端输出过压爱护爱护电压：410V,时间W20ms局端输出过流爱护115局端开路、短路爱护开路时间W15s,短路时间W20ms局端漏电爱护2mA,<20ms局端强电入侵爱护当市电搭接在传输线路上，输出断开，爱护时间20ms局端防雷爱护直流输出端：能承受模拟雷击电流波形820us,幅值为IOKA的冲击5次直流输入端：能承受模拟雷击电流波形820us,幅值为IOKA的冲击5次局端抗电强度输入f大地2120VdC/Imin漏电流WlOnlA输入一输出212OVdc/lmin漏电流WlomA局端绝缘强度输入一大地2100MQ,500Vdc输入一输出100M,500Vdc局端外壳尺寸19英寸，4U400V）或-48V、AC220V,为通信设备供电，具备完整的爱护功能，还可完成系统监控。19英寸，室内型:结构介绍：1.电源输出接线端子；2.接地端子；3.电源输入接线端子;4.电源故障告警指示灯；5.电源输入开关；室外型：结构介绍：采纳室外IP45级别外壳设计,室外防水型安装结构，外壳尺寸：425*360*100mm;产品功能：将局端输入的直流高压变换成稳定的DC48V/AC220V,为1个或多个用电设备供电，单个模块为独立输出，模块间互不影响。防雷爱护：输入端具有防雷、防浪涌功能，设计等级应21OKA；输出端具有防雷、防浪涌功能，设计等级应21OKA；符合室内型与室外型标准安装尺寸；技术参数：1、远端DC48V名称技术参数远端单模块功率400W600W1000W远端工作温度-45°C+60CC湿度要求95%(20°C±2t),无凝聚大气压力86kpa106kpa防护等级IP54工作环境应无导电爆炸尘埃，无腐蚀金属和破坏绝缘的气体和蒸气远端输入电压DC200V400V远端最大输入电流2.4A3.6A5.9A远端输出电压DC54V±2%远端最大输出功率400W600W1000W远端输出电流8A12A20A远端转换效率285%远端输出过压爱护爱护电压：60V±5%远端输出过流爱护10A15A25A远端短路爱护有远端防雷爱护能承受模拟雷击电流波形820us,幅值为IOKA的冲击3次远端抗电强度输入一大地212OVdc/lmin漏电流10mA输入f输出2120Vdc/lmin漏电流WlOmA输出一大地212OVdc/lmin漏电流WloInA远端绝缘强度输入f大地BlOOMC,500Vdc输入一输出>100M,500Vdc输出f大地2100MC,500Vdc2、远端AC220V名称技术参数远端单模块功率400W600W1000W远端工作温度-45CC+6Ot湿度要求95%(20oC±2tC),无凝聚大气压力86kpa106kpa防护等级IP54工作环境应无导电爆炸尘埃，无腐蚀金属和破坏绝缘的气体和蒸气远端输入电压DC200V400V远端最大输入电流2.4A3.6A5.9A远端输出电压AC220V±10%远端最大输出功率400V600V100OVA远端输出电流2A3A5A远端转换效率285%远端输出过压爱护爱护电压：AC264V÷5%远端输出过流爱护2.4A3.6A6A远端短路爱护有远端防雷爱护远端输入端：能承受模拟雷击电流波形820us,幅值为IOKA的冲击3次远端抗电强度输入一大地2120Vdc/lmin漏电流10mA输入f输出2120Vdc/lmin漏电流WlomA输出f大地2120Vdc/lmin漏电流WlomA远端绝缘强度输入f大地100M,500Vdc输入输出2100MC,500Vdc输出f大地2100MC,500Vdc远端外壳尺寸室内型19英寸/室外型(425*360*10Omm)3、安排单元安排单元设备应用于点对多点供电网络，同时可为10个远端用电设备供电，具备完整的爱护功能；结构介绍：1.输出接线端子；2.输入接线端子；产品功能：供应输出开路爱护、输出过载爱护、防雷爱护等各种爱护功能。单路故障不影响其它线路的输出。五、产品的安装1、安装设备所需工具：十字起子、一字起子、压线钳、断线钳、斜口钳、万用表、活动扳手两把。2、安装设备所需材料：电源线（截面积为22.5mm-）、地线（截面积为268mm'）、电源线焊片（3.56mm）、地线焊片（8-8mm）（以上材料由局方供应）。3、具体安装步骤：3.1由局方确定设备具体安装的位置。3.2开箱检查、固定局端机框。局端机框有四个紧固镶丝孔，把机框固定在机房指定的位置上。安装好局端电源模块用银丝拧紧。3.3电源线的连接先确定所需电源线的长度，然后做连接头。在电源线一头剥皮4mm、接上焊片，用压线钳压紧，然后用绝缘胶布缠紧简单引起短路的袒露部分。做好电源线后，一头接上-48V电源,另一头通过设备电源接线柱接上局端设备。红色接线柱为-48V输入，黑色接线柱为地。3.4 局端设备的地线连接确定地线所需长度。地线剥头9mm,接上焊片，用压线钳压紧，一头接上局方机房地线排，另一头接上局端机器的接地位置上。3.5 安装的工艺要求依据局方对
