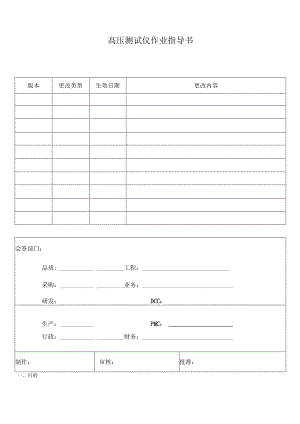

高压测试仪作业指导书.docx

高压测试仪作业指导书版本更改类型生效日期更改内容会签部门：品质:工程：采购：业务：研发：DCC：生产：PMC：行政：财务：制作：审核：批准：一、目的规范高压测试仪的操作使用二、范围适用于公司之所有高压测试仪的操作.三、权责3.1 品管主管:负责监督本操作方法的执行.3.2 QE:负责仪器作业指导书的制作,修订维修.3.3 作业员：负责对仪器进行作业及日常保养.四、高压测试仪介绍:AC/DC高压输 出负极五、作业内容5. 1 接通电源(220VAC, 50HZ),打开 POWER;5.2按照产品测试要求，设定好测试参数：AC/DC高压输 出正极设定为测试要求最大漏电流;5.2.1漏电流设定：将“测试/预置”按钮按下，调节”预置调节旋钮,5.2.2测试时间设定：调节时间拨盘，将时间为测试要求时间。5. 2.3高压设定：先将高压DC/AC”键按下或按起，设定为DC或AC电压：将时间按键“开/关”，设定为关，按下”启动”键，缓缓的调节“高压调节旋扭”设定至测试要求电压，设定完后，按下”复位“键，将时间按键设定为“开工5.3输出线连接：将测试线输出端(红线)接于仪器相应的“AC或DC”输出正极，将黑线接于仪器负极。5.4 产品测试：将负极引线插座接入产品电源输入端，用高压枪点触功放板上螺丝，按下启动开关测试，直到计时器复位。5.5 产品判定：测试时显示“测试”为合格品，显示“超漏”及报警则为不合格品。5. 6测试完后,将测试结果记录；6. 7使用完后将电源关闭；7. 8仪器保持清洁.六、注意事项7.1 使用前必须校正机台后方可进行测试；8. 2不可在高潮湿环境下使用此机台；6.3测试时身体不可触及产品外壳，防止触电。6. 4不良品及时标示区分6.5每月对测试仪进行清理及保养.七、相关表单7.1 高压测试仪点检表7.2 成品检查报告
