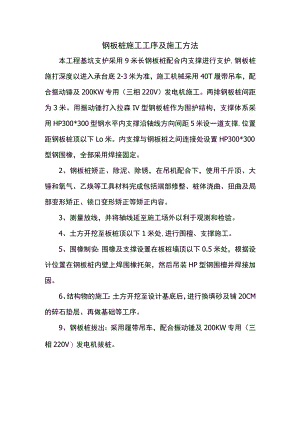

钢板桩施工工序及施工方法本工程基坑支护采用9米长钢板桩配合内支撑进行支护,钢板桩施打深度以进入承台底2-3米为准，施工机械采用40T履带吊车，配合振动锤及200KW专用（三相220V）发电机施工。两排钢板桩间距为3米。用振动锤打入拉森IV型钢板桩作为围护结构，支撑体系采用HP300*300型钢水平内支撑沿轴线方向间距5米设一道支撑,位置距钢板桩顶以下Lo米。内支撑与钢板桩之间连接处设置HP300*300型钢围橡，全部采用焊接固定。2、钢板桩矫正、除泥、除锈，在吊机配合下，使用千斤顶、大锤和氧气、乙焕等工具材料完成包括端部修整、桩体浇曲、扭曲及局部变形矫正、锁口变形矫正等矫正内容。3、测量放线，并将轴线延至施工场外以利于观测和检验。4、土方开挖至板桩顶以下1米处,进行围檀、支撑施工。5、围橡制安：围橡及支撑设置在板桩墙顶以下0.5米处，根据设计位置在钢板桩内壁上焊围橡托架，然后吊装HP型钢围檀并焊接加固。6、结构物的施工：土方开挖至设计基底后，进行换填砂及铺20CM的碎石垫层、再做基础等工序。9、钢板桩拔出：采用履带吊车，配合振动锤及200KW专用（三相220V）发电机拔桩。
