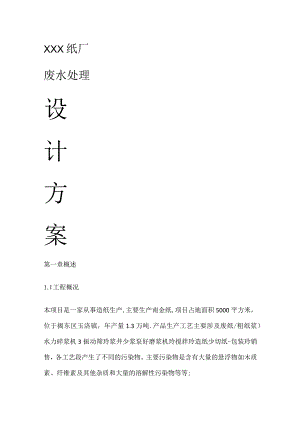

XXX纸厂废水处理设计方案第一章概述1.l工程概况本项目是一家从事造纸生产,主要生产南金纸,项目占地面积5000平方米，位于揭东区玉洛镇，年产量1.3万吨.产品生产工艺主要涉及废纸/粗纸浆）水力碎浆机3振动筛玲浆井少浆泵好磨浆机玲搅拌玲造纸少切纸-包装玲销售，各工艺段产生了不同的污染物。主要污染物是含有大量的悬浮物如木质素、纤维素及其他杂质和大量的溶解性污染物等等;为严格执行国家有关的环保法规，满足当地环保主管部门的要求，受业主委托，我司对该厂废水处理系统进行深化设计，提高废水的污染物去除率,确保出水达到广东省地方标准水污染物排放限值(DB44/26-2001)和制浆造纸工业水污染物排放标准(GB3544-2008)o我司经安排工程师、技术人员等现场踏勘并结合我司在同类废水处理工程设计经验，编制本综合治理设计方案,供业主及有关部门领导决策。Io2设计依据(1)广东省地方标准水污染物排放限值(DB44/262001)；(2)制浆造纸工业水污染物排放标准(GB3544-2008)；(3)环境工程设计手册；(4)厂方提供的一些基础数据；(5)废水处理产生的污泥执行中华人民共和国固体废物污染环境防治法中的有关规定。1. 3设计原则(1)采用成熟可靠的处理工艺，确保处理效果；(2)尽可能节省投资和运行费用；(3)布局合理紧凑，节约用地;(4)便于操作管理,使处理设施能长期有效运行。第二章方案设计2.1污染源强分析该项目生产产品工艺主要涉及主要污染物是含有大量的悬浮物如木质素、纤维素及其他杂质和大量的溶解性污染物等等。2. 2工程规模本方案设计污水处理系统的总处理规模为Iooom3d.按每天运行24小时计,生产废水量为42m3h°2. 3废水水质由于业主未为提供废水的监测数据，根据同类企业的情况并结合本项目的实际情况，设计处理水质：分析项目CODcrB0D5SSPH色度分析结果3000mgl500mgl2000mgl68500本项目废水经过处理后，废水达到执行制浆造纸工业水污染物排放标准(GB3544-2008)表2中制浆和造纸联合生产企业“排放限值、广东省水污染物排放限值(DB44/262001)中第二时段一级标准严者要求(即两标准交叉执行，取其中严者标准限值)后全部回用于生产。分析项目CODcrBOD5SSPH色度分析结果90mgl20mgl60mgl6940本方案设计范围为废水处理站范围内：从废水进水口到处理后出水规范化排污口所涉及的工艺、建筑、结构、设备、电气等全部工程内容.生产车间到污水站格栅池的废水管沟及处理后出水管道由厂方负责设计。土建部分的内容由企业自己筹建。第三章工艺设计2.1 废水处理工艺流程综合考虑企业的投资成本和分析企业的污水处理工艺，设计采用目前国内工艺成熟、稳定、可行的污水处理工艺，详见以下废水处理工艺流程图。废水2.1.1 废水处理工艺流程图调节池NaOH、PAC、PAM浅层气浮机回用污泥池.回收利用PAC3.102废水处理工艺流程介绍废水经水力筛截留废浆中的短纤维、杂质，经收集后回收利用。废水进入调节池，调匀水质、调节水量，以减少由于水质水量波动对后续生化处理的不良影响.调节池内废水经泵提升进入气浮池中，投加混凝、絮凝剂，经反应形成絮凝体，通过溶气水制备系统所释放的微小气泡，迅速将絮凝体托起从而完成固液分离，废水中的大部分污染物得到了去除，气浮污泥排入纸浆回用污泥池。气浮机清水区的水进入脉冲水解酸化池,利用厌氧菌在厌氧的条件下,将废水中的大分子有机物转化为小分子有机物，并最终分解为CH4、C02,然后再进入生物接触氧化池.在回转式风机曝气状态下,池内微生物通过好氧作用将水中污染物质进一步分解消化,将有机物降解为水和二氧化碳,使水质得到净化.经接触氧化处理后,含微生物悬浮颗粒的污水进入沉淀池进行泥水分离，上清液通过多介质过滤罐过滤后水质达到排放标准或回用.污泥流至到污泥贮存池,经污泥泵提升到压滤机脱水,干泥外运交由资质的单位处置。3. Io3工艺特点(1)据该废水特征，采用水力筛能够截留大部分的短纤维、杂质；采用脉冲水解酸化、一、二级生物接触氧化法处理，保证水质达标;(3)采用成套浅层气浮机，运行稳定，节约空间及基建建设；(4)采用PLC自动化控制,运行稳定，管理简便.1） 1.4主要处理单元介绍（1）水力筛：将污水中的截留大部分的短纤维、杂质；（2）浅层气浮机:通过溶气水制备系统所释放的微小气泡，迅速将絮凝体托起从而完成固液分离；3） ）PAC.PAM投配系统：投加PAe和阴性聚丙烯酰胺高效絮凝剂，使水质中的污染物絮凝沉淀；（4）脉冲水解酸化池：将废水中的大分子有机物转化为小分子有机物，并最终分解为CH4、C02;（5）生物接触氧化池:池内微生物通过好氧作用将水中污染物质进一步分解消化，将有机物降解为水和二氧化碳,使水质得到净化。（6）沉淀池：经接触氧化处理后，含微生物悬浮颗粒的污水进入沉淀池进行泥水分离,水质达到排放标准或回用。（7）污泥脱水系统：对处于流体状态下的污泥进行浓缩和脱水处理，使之成为可堆放、便于运输的干污泥.3o2主要构筑物及设备设计和选型参数3o2o1废水处理系统主要构筑物及设备1.集水井主要参数:功能：去除大颗粒杂质.净尺寸：5000×5000×2500mm.池体结构：地下钢碎结构.主要设备：水力筛：RHG-1218筛板缝隙2mm不锈钢1台2 .调节池主要参数：功能：主要用于收集、调节废水,使废水匀质。净尺寸：11400x8700x420Omm,总容积417m3,有效容积387m3,HRT=9o2h.池体结构：半地上钢碎结构.主要设备：耐腐蚀提升泵：KGW80/90Q=44.7m3h,H=10m,N=2.2kw,2台池底配设PVC穿孔管曝气系统.3 .浅层气浮机主要参数:功能：通过溶气水制备系统所释放的微小气泡，迅速将絮凝体托起从而完成固液分离。净尺寸：4000×1500mm,处理能力42r3h.池体结构：地上钢结构.主要设备：加药箱IOoOL3套计量泵10LminN=0.75kw6台PH计1套PVC穿孔管曝气系统4 .脉冲水解酸化池主要参数：功能：将废水中的大分子有机物转化为小分子有机物,并最终分解为CH4、C02o净尺寸：5400x8700x420Omm,总容积197r113,有效容积183r113,HRT=4.4ho池体结构：半地上钢碎结构。主要设备:组合填料巾160x250Omm120m3填料支架1套脉冲系统4套5 .生物接触氧化池主要参数：功能:将废水中的大分子有机物转化为小分子有机物,并最终分解为C02.净尺寸：70008700420Omm,总容积256m3,有效容积238m3,HRT=5.7ho池体结构：半地上钢碎结构。主要设备：组合填料巾160250Omm155m3填料支架1套PVC穿孔管曝气系统1套6 .二沉池主要参数:功能：经接触氧化处理后的水中含有一定的悬浮污泥在二沉池实现泥水分离.净尺寸：6000×8700×4200mm表面负荷：q=0.7m3m2h池体结构：半地上钢碎结构。主要设备：蜂窝斜管54,管径D=50,厚度&=0。55三角出水堰250*150Omml批蜂窝斜管支架1套耐腐蚀提升泵:KGW6590Q=15.6m3h,H=llm,N=IoOkw,2台加药箱100OL2套计量泵10LminN=Oo75kw2台PH计1套PVC穿孔管曝气系统7 .中间水池主要参数:功能：经二级接触氧化处理后的水中含有一定的悬浮污泥在终沉池实现泥水分离.净尺寸：8700×4400×4200mm池体结构：半地上钢碎结构.主要设备：过滤泵：Q=50m3h,H=32m,N=7。5kw,2台石英砂过滤罐：处理能力：45m3h活性炭过滤罐：处理能力：45m3hPVC穿孔管曝气系统8 .回用水池主要参数：净尺寸：8700×4000×4200mm=200m3有效深度：3o90m池体结构：半地上钢砂结构。主要设备：耐腐蚀提升泵:KGW80/90Q=44°7m3h,H=10m,N=2。2kw,2台9 .污泥池净尺寸：8700×5000×4200mm=200m3o半地上钢碎结构。配套气动隔膜泵一台。型号：50ZW-10-20,Q=15m3h,H=70m.空压机：7o5kw板框压滤机一台，污泥脱水用。型号XAMY100/1500-UB,处理能力840kg干泥每天。罗茨鼓风机BK8016Q=I4.22r3min,风压=0.5kgf/Cm2,转速=131OrPm,N=15.5kw,2台.10 .应急事故池主要参数：功能:污水处理系统出现事故时,启用应急事故池。净尺寸：10800x8700x4200=395r113池体结构：地下钢碎结构。11 2o2主要设备、器材序设备名称型号或规格IlMIImIIw号量位一格栅池1水力筛RHG-1218筛板缝隙2mm不锈钢1I台二调节池2耐腐蚀提升泵KGW80/90Q=44.7m3h,H=10m,N=2。2kw2台1用1备3浮球1套4曝气装置穿孔管1套*浅层气浮机1浅层气浮机4000×1500mm,处理能力42m3h1套2计量泵10LminN=0.75kw6台PAC、PAM、NaOH3加药箱100OLPP3套4曝气装置穿孔管3套5PH计1套四脉冲水解酸化池1组合填料l60×2500mm120m32填料支架48m23脉冲系统4套五生物接触氧化池1组合填料l60×2500mm155m32填料支架62m2I六二沉池1蜂窝斜管管径D=50,厚度=0.5554m22斜管支架54m23耐腐蚀提升泵KGW65/90Q=156m3h,H=llm,N=1.0kw2分4F角出水堰250*1500mm1批5计量泵10LminN=0.75kw2台PAM、PAC6加药箱100OLPP2套7曝气装置穿孔管3套七中间水池1石英砂过滤罐处理能力：45m3h1套2活性炭过滤罐处理能力：45m3h1套3过滤泵Q=50m3h,H=32m,N=7.5kw2台4曝气装置穿孔管1套八回用水池1耐腐蚀提升泵KGW80/90Q=44o7m3h,H=10m,N=2.2kw2台九设备房1罗
