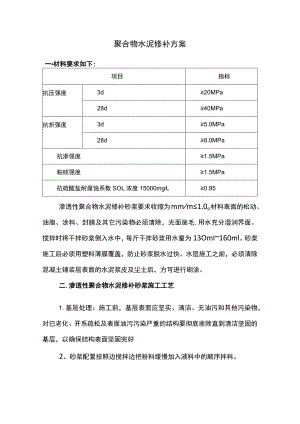

聚合物水泥修补方案.docx

聚合物水泥修补方案一材料要求如下:项目指标抗压强度3d20MPa28d40MPa抗折强度3d5.0MPa28d8.0MPa抗渗强度1.5MPa粘结强度1.5MPa抗硫酸盐耐腐蚀系数SOL浓度15000mgL0.95渗透性聚合物水泥修补砂浆要求收缩为mmm1.0o材料表面的松动、油脂、涂料、封膜及其它污染物必须清除，光面凿毛,用水充分湿润界面。搅拌时将干拌砂浆倒入水中，每斤干拌砂浆用水量为13OmI160ml。砂浆施工后必须用塑料薄膜覆盖，防止砂浆脱水过快。水层施工之前，必须清除混凝土铺装层表面的水泥浆皮及尘土后，方可进行刷涂。二.渗透性聚合物水泥修补砂浆施工工艺1.基层处理：施工前，基层表面应坚实、清洁、无油污和其他污染物，对已老化、开系疏松及表面油污污染严重的结构要彻底凿除直到清洁坚固的基层，以确保结构表面坚固完好2、砂浆配置按照边搅拌边把粉料缓慢加入液料中的顺序拌料。粉料和胶料配比用量必须严格控制，每次拌和砂浆的数量应根据砂浆施工进度确定拌和好的砂浆存放时间不宜超过45mio若拌成砂浆未及时使用而出现干硬现象，能再加水重新拌和，应舍弃不用。3、砂浆施工作业：渗透性砂浆抹面施工采用人工用力压抹，操作速度快，且应朝一个方向抹压，一次用力平、立即压光，避免来回反复涂抹，切记不能像普通砂浆那样在抹灰后间隔一段时间再压光每层抹灰厚度应控制在15mm以内为宜,层与层之间抹灰时间间隔10小时以上为宜。聚合物浆适宜在530。C的环境温度下进行施工。施工时应避开暴晒、雨淋、大风等恶劣环境条件。4、养护渗透性砂浆抹面终凝后,应及时人工洒水并用塑料布或湿麻袋覆盖养护，为避免砂浆产生干缩裂缝，应潮湿养护7d.
