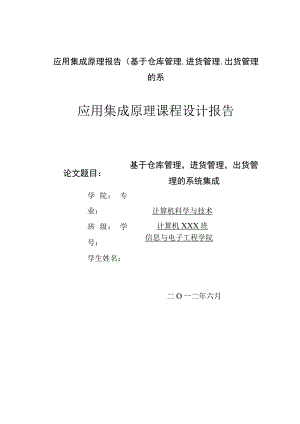

论文题目：学 院： 专 业：班 级： 学 号：学生姓名：计算机科学与技术计算机XXX班应用集成原理报告（基于仓库管理,进货管理,出货管理的系应用集成原理课程设计报告基于仓库管理，进货管理，出货管理的系统集成信息与电子工程学院二O一二年六月1前言12系统需求分析22.1 系统需求设计22.1.1 需求分析22.1.2 数据流图22.1.3 数字字典43数据库需求分析83.1 概念结构83.2 逻辑结构103.3 物理结构113.4 创建表的脚本文件133.4.1 进货系统133.4.2 出货系统183.4.3 仓库管理系统224图表分析264.1 用例图264.2 时序图304.3 活动图365系统集成455.1 数据集成455.2 网络集成465.3 应用集成476系统设计486.1 系统分析设计486.1.1 需求分析486.1.2 系统功能模块486.1.3 功能设计496.2 系统的设计与实现496.2.1 登录界面506.2.2 进仓系统界面516.2.3 进仓明细查询界面546.2.4 进仓明细保护界面566.2.5 原材料录入界面586.2.6 原材料代码查询界面596.2.7 原材料代码保护界面616.2.8 出仓界面626.2.9 出仓明细查询界面636.2.10 出仓明细保护界面656.2.11 库存查询界面666.2.12 仓库盘存界面676.2.13 系统日志界面696.2.14 重新登录界面717设计总结与体会728参考文献731前言库存管理是一个古老的话题，但是它与每一个企业都息息有关，尽管库存管理方面的软件并很多,但是真正能适合企业需求的软件并不多，有些操作烦琐、功能复杂，通常人难以掌握；有些流程太过简单，与企业的流程大相径庭，不能满足企业的需要。现代库存管理已突破了原有的范畴，并不仅仅局限于仓库管理,销售管理、采购管理、计划调度等已纳入了广义库存管理当中。通过对互连网上国内外主流开发商的产品进行研究比较发现：国内通用的库存管理软件如杭州欧凯库存管理软件、重庆林木森库存管理软件、河南郑州的美萍商业进销存管理软件、广州深圳卧龙软件等通用库存管理软件功能基本相似，各具特色，但是功能相对简单，企业所需的自有特色难以发挥，要紧在当地企业应用比较多，市场份额相对较小；而国外的主流ERP厂商的软件如：SAP、ORACLE等，国内的用友ERP、金蝶ERP等厂商的软件功能丰富，但流程复杂，操作烦恼难以习惯中小企业的实际需求。因此，很有必要为中小企业量身定制一种集成环境下的库存管理系统,以便企业能随时掌握企业库存情况，正确制定各类需求计划。本文建立了面向中小企业的库存管理系统功能结构，并对系统的各项功能特别是专有功能进行了介绍；在此基础上，给出了基于WebServices技术的系统应用集成方案；最后进行了实际开发,并给出了有关功能界面，以指导中小企业进行库存管理系统开发,从而达到降低企业库存成本，提高企业快速响应能力的目的。2系统需求分析2.1系统需求设计2.1.1 需求分析一进货系统：1进货登记：通过入库原料的代码进行登记，登记进货的代码、名称、数量、单价、日期、备注等。2进货明细查询：按照关键字或者者数值进行查询，也能够按日期进行查询。二进货系统：1出货登记：通过入库原料的代码进行登记，登记出货的代码、名称、数量、单价、日期、备注等。2出货明细查询：按照关键字或者者数值进行查询，也能够按日期进行查询。三仓库管理系统1仓库库存查询：按照关键字或者者数值进行查询，查询商品的库存信息。2盘存：查看进货、出货的明细与盘存结果。2.1.2数据流图出货系统仓库管理系统2.1.3数字字典2.1.3.1仓库数据字典货物(HVV)编号数据项数据项别名数据类型数据项含义1ZDBH自动编码int非空2YLBH原料编号varchar(20)主键3YLMC原料名称char(20)非空4CKDJ原料单价float非空5BZ原料备注varchar(20)能够为空更新(GX)编号数据项数据项别名数据类型数据项含义1KCBH库存编码char(20)主键2YLBH原料编号varchar(20)外键3GXMC更新名称varchar(20)非空4GXJG更新价格float非空5GXBJ更新备注varchar(50)能够为空库存(CK)编号数据项数据项别名数据类型数据项含义1KCBH库存编号char(20)主键2KCSL库存数量int非空管理员(GLY)编号数据项数据项别名数据类型数据项含义1GLBH管理员编码varchar(20)主键2GLXM管理员姓名varchar(20)k空3GLNL管理员年龄int非空4GLBZ管理员备注varchar(50)能够为空盘存(PC)编号数据项数据项别名数据类型数据项含义1GLBH管理员编码varchar(20)主键2KCBH库存编码char(20)外键3PXRQ盘存口期datetime非空4PCCZ盘存操作varchar(20)非空2.1.3.2出货数据字典货物(HW)编号数据项数据项别名数据类型数据项含义1ZDBH自动编码int非空2YLBH原料编号varchar(20)主键3YLMC原料名称char(20)非空4CKDJ原料单价float非空5BZ原料备注varchar(20)能够为空出货(CC)编号数据项数据项别名数据类型数据项含义1KCBH库存编码char(20)主键2YLBH原料编号varchar(20)外键3CHSL出货数量int非空4CHDJ出货单价float非空5CHBZ出货备注varchar(50)能够为空6CHRQ出货口期datetime非空7CHCZY出货操作员varchar(20)非空库存(CK)编号数据项数据项别名数据类型数据项含义1KCBH库存编号char(20)主键2KCSL库存数量int非空管理员(GLY)编号数据项数据项别名数据类型数据项含义1GLBH管理员编码varchar(20)主键2GLXM管理员姓名varchar(20)非空3GLNL管理员年龄int非空4GLBZ管理员备注varchar(50)能够为空出货仓库管理(CCCKGL)编号数据项数据项别名数据类型数据项含义1GLBH管理员编码varchar(20)主键2KCNH库存编码char(20)外键3CCCJ出货数量差距int非空4CHDJCJ出货单价差距float非空2.1.3.3进货数据字典货物(HVV)编号数据项数据项别名数据类型数据项含义1ZDBH自动编码int非空2YLBH原料编号varchar(20)主键3YLMC原料名称char(20)非空4CKDJ原料单价float非空5BZ原料备注varchar(20)能够为空进货(JC)编号数据项数据项别名数据类型数据项含义1KCBH库存编码char(20)主键2YLBH原料编号varchar(20)外键3JHSL进货数量int非空4JHDJ进货单价floatk空5JHBZ进货备注varchar(50)能够为空6JHRQ进货口期datetime非空7JHCZY进货操作员varchar(20)非空库存(CK)编号数据项数据项别名数据类型数据项含义1KCBH库存编号char(20)主键2KCSL库存数量int非空货物种类管理(HWZLGL)编号数据项数据项别名数据类型数据项含义1ZGLBH管理员编码varchar(20)主键2YLBH原料编号varchar(20)外键3THHW替换货物varchar(20)非空4THDJ替换单价float非空管理员(GLY)编号数据项数据项别名数据类型数据项含义1GLBH管理员编码varchar(20)主键2GLXM管理员姓名varchar(20)非空3GLNL管理员年龄int非空4GLBZ管理员备注varchar(50)能够为空进货仓库管理(JCCKGL)编号数据项数据项别名数据类型数据项含义1GLBH管理员编码varchar(20)主键2KCNII库存编码char(20)外键3JCCJ进货数量差距int非空4JHDJCJ进货单价差距float非空2.1.3.4数据处理进货系统进货：选择原料代码，入库并通过TCP链接库存系统，点储存后首先对本地数据库进行操作，并讲信息封装成XML传输个库存管理系统入库修改：对所有储存的入库记录就行修改入库删除：对已经储存的入库记录进行删除入库明细查询：查看已经储存并生效的入库信息出货系统出货：选择原料代码，入库并通过TCP链接库存系统，验证是否还有库存量存在，是的话，点储存后首先对本地数据库进行操作，并讲信息封装成XML传输个库存管理系统出库修改：对所有储存的出库记录就行修改出库删除：对已经储存的出库记录进行删除出库明细查询：查看已经储存并生效的出库信息仓库管理库存信息查询：通过关键字，原料代码进行库存查询库存入库明细查询：查看入库的明细库存出库明细查询：查看出库的明细3数据库需求分析3.1概念结构货物*自动编号Integw#原料编号Variablecharacters(20)O原料名称Variablecharacters(20)O参考单价Float进货仓库#库存编号CharacU
