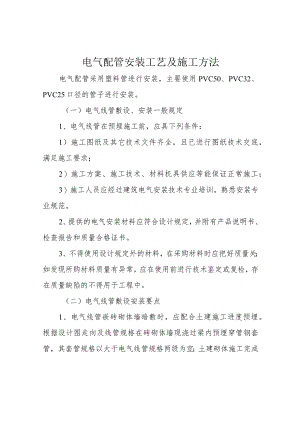

电气配管安装工艺及施工方法电气配管采用塑料管进行安装，主要使用PVC50、PVC32、PVC25口径的管子进行安装。（一）电气线管敷设、安装一般规定1、电气线管在预埋施工前，应具下列条件：1）施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；2）施工方案、施工技术、材料机具供应等能保证正常施工；3）施工人员应经过建筑电气安装技术专业培训，熟悉安装专业规范。2、提供的电气安装材料应符合设计规定，并附有产品说明书、检查报告和质量合格证书。3、不得使用设计规定外的材料，在采购材料时应把好质量关；如发现所购材料质量有异常，应在使用前进行技术鉴定或复检，存在质量缺陷的不得用于工程中。（二）电气线管敷设安装要点1、电气线管嵌砖砌体墙暗敷时，应配合土建施工进度预埋。根据设计图走向及线管规格在砖砌体墙现浇过梁内预埋穿管钢套管，其套管规格以大于电气线管规格两级为宜；土建砌体施工完成结构验收后，墙面抹灰前应再进行凿槽安装。2、当主体结构验收后进入安装阶段再沿墙、楼地面按线管走向定位一弹线一切割机切槽一凿槽一墙体配电箱体安装开关盒、插座盒安装一电气线管敷设一管槽、洞修补的程序进行施工。3、电气线管暗敷时应注意工艺，线管弯曲半径应符合规范要求。4、电气线管在墙面、地面敷设完成后应固定完好，在保证线管畅通的条件下方可进行隐蔽。（三）电气线管、箱体预留、预埋施工方案1、安装准备：认真熟悉图纸，根据电气平面布置图，有条不紊的预留、预埋，并进一步核对位置及尺寸。2、穿越楼板的电气线管应根据施工图上具体位置，在楼板模板上定好点位，将事先加工好的预留钢套管刷上脱模剂后绑扎在模板上，要求位置准确、牢固。套管安装完成后，在混凝土浇筑完成后时，掌握好时机将套管取出。3、当电气线管预埋在剪力墙里面时，需确保线管畅通无阻，其施工程序如下:1）在剪力墙的钢筋绑扎完成后关模板前，对照图纸准确位置确定好线管走向，将电气线管、线盒牢固绑扎于钢筋上，以防浇筑混凝土时偏位；2）关好模板的同时，将预埋好的线盒在模板位置涂上油漆，做好标记；4、管路在转角、首尾端等处用铁丝把管路绑扎在钢筋上,绑扎牢固，直线段宜适当增设固定点。5、待拆除剪力墙模板时，将剪力墙内预埋的电气线管找出并清理畅通，及时穿好带线，为后期安装工作做好准备。6、楼板上预留的电气线管套管取出应及时清理附在上面的水泥残渣，再刷上脱模剂以利重复使用。7、在进行豉砌体墙施工时，根据电气平面布置图结合电气系统图（含弱电），配合施工进度，依据配电箱生产厂家提供的箱体尺寸进行洞口预留，避免事后剔打，影响砖砌体结构。（四）室内暗敷电气线管切槽、凿槽方案1、土建二次结构采用空心砖砌体，且砖孔方向为水平方向，砌筑石专时，若事先预埋管，需砍砖方能砌筑，而砍砖时，空心砖壁厚极薄，会整体碎裂，因此，待二次结构的砌体完成并经质检站验收合格后方可进行室内电气线管切槽、凿槽。2、切槽、凿槽准备：认真熟悉图纸，根据给电气平面布置图、系统图，核对强、弱电线敷设走向，核实强、弱电箱（柜）以及开关、插座标高，如出现强弱电线管交叉现象，需做适当调整，保持线管距离，尽量做到少交叉、不交叉；有条不紊的切槽、凿槽，保证横平竖直不凌乱，并做到建筑垃圾及时清理。3、电气线管敷设在豉砌体墙的施工程序如下：1）在砖砌体施工完成结构验收后，根据电气线管走向先用墨斗在砖墙上沿预留配电箱孔洞弹出大于电气线管1.5cm切割凿槽线；2）弹好线后再用手提切割机沿弹线进行切割，切割时应做到垂直规范，严禁满墙开花、横向及斜向切割；3）切槽时应两人配合，一人浇水一人切割，避免切割时产生的灰尘满楼层乱窜，保持施工环境整洁、保证操作人员安全。4）切割完成后，再进行人工剃槽，人工凿槽需利用扁鎏子进行剃凿，空心豉和多孔砖墙面严禁使用机械剔打，以保证砖砌体结构完整性；人工凿槽需利用扁鎏子进行剃凿，以保证砖砌体结构完整性。5）当电气线管槽子切割、剔打完成后，应及时将施工时所产生的建渣清理打扫干净，做到日产日清，保持现场干净整洁，做到文明施工。（五）电气线管、箱体安装方案：1、当砖砌体墙面凿槽完成后，清理完剔槽时所产生的建渣，开始进行配电箱安装、电气线管敷设；2、安装准备工作：1）检查电气线管墙体剔槽是否合格、完好；2）安装材料准备就绪，按设计规格领料出库运至安装现场；3）配电箱体、多媒体箱体按系统图开好进、出线管孔运至安装现场，并应做到：a、配电箱部件齐全，箱体必须用开孔器开孔，配管进箱体内长度不大于5mm,一管一孔。箱孔与管口吻合排列要整齐，切口整齐有护帽。b、暗装配电箱盖紧贴墙面，箱盖开关开闭灵活。3、根据设计图规定的标高及箱体距门边尺寸，核实所预留洞口是否合适，在预留洞口墙上划好安装标高线，然后将预留洞口内垫上水泥砂浆，将箱体按照标高线安装平稳；待水泥砂浆凝固后再将箱体两边用水泥砂浆填实完好，等水泥砂浆再次凝固后，方可进行配管工作。4、在进行配电箱安装的同时,将墙体上安装的开关、插座线盒安装完成，要求标高准确、横平竖直，表面与墙面齐平，安装线盒时水泥砂浆饱满充实，确保牢固美观。5、待配电箱体（多媒体箱体）、开关插座盒安装完成后,方可进行电气配管工作，并应遵照以下几点规定：1）管路在拐弯处，不允许有折皱、凹陷、裂缝。2）管子进箱盒连接a、管子进箱、盒要求一管一孔，PVC管与箱、盒连接采用专用接地卡连接严禁管口与敲落孔焊接。b、管口进箱、盒时，PVC阻燃塑料管管口进箱、盒,采用与PVC管配套的锁扣连接，用PVC胶粘接。c、管口应高出箱、盒内壁3-5mm,与设备连接的钢管口高出地面应大于200mm。
