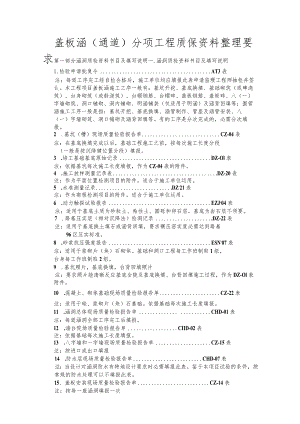

盖板涵（通道）分项工程质保资料整理要求第一部分涵洞质检资料书目及填写说明一.涵洞质检资料书目及填写说明1.检验申请批复令AT3表注：每道工序完工经自检合格后，施工单位均应填报此表申请监理工程师抽检并签认。本工程项目盖板涵施工工序一般有：基坑开挖、基底换填、基础砌筑（或碑浇筑）、台身砌筑（或舲浇筑）、台帽钢筋、台帽碎、盖板钢筋、盖板碎、八（一）字墙砌筑、洞口铺砌、洞内铺砌、明涵铺装（仅适用于明涵）及涵背回填等；圆管涵施工工序一般是指：基坑开挖、基底换填、涵管制作、管座及涵管安装、八（一）字墙砌筑、洞口铺砌及涵背回填等。有的工序是分次完成的，必需分次填报。2 .基坑（槽）现场质量检验报告单CZ-04表注：在基底换填完成以后，基础工程施工之前，按每次施工长度分段（一般是按沉降健位置分段）填报。3 .培工基础基底原始记录DZ-Ol表注：依据基坑每次施工长度填报，作为CZ-04表的附件。4 .施工放样测量记录表.DZ-20表注：作为平面位置检测项目的附件。适合于施工单位运用。5 .水准测量记录.DZ-21表注：作为高程检测项目的附件。适合于施工单位运用。6 .动力触探试验报告EZJ-04表注：适用于基底土质为砂粒土、粘性土、圆砾和卵石层，基底为岩石层不须要。7 .路基压实层（相对沉降法）检测记录.DZ-22表注：适用于基底换土填石或涵背回填，要求碾压密实度必需达到路基96区压实标准。8 .砂浆抗压强度报告ESN-07表注：适用于浆砌片（块）石砌体。基础和洞口工程每工作班制取1组，台身每工作班制取2组。9 .基坑照片，基底换填，台背回填照片注：要求照片能清晰反应基底全貌及基底换填、台背回填施工过程，作为DZ-Ol表附件。10 .混凝土、砌体基础现场质量检验报告单CZ-22表注：适用于硅、浆砌片（块）石基础。依据基础每次施工长度填报。11 .涵洞总体现场质量检验报告单CHD-01表注：每道涵洞全部工序完工后填报。12 .涵台现场质量检验报告单CIID-02表注：依据基础每次施工长度填报。13 .八字墙和一字墙现场质量检验报告单CZ-15表注：按进口或出口填报14 .防水层现场质量检验报告单CHD-07表注：当设计对涵洞防水有特地设计要求时必需填报此表。鉴于本项目试验的条件，按常规的防水处理可以不填报此表。15、盖板安装现场质量检验报告单CZ-14表注：按每一座涵洞填报一次16、盖板制作现场质量检验报告单.CZT3表注：每一片盖板均需填报，是现浇的而设计没有注明，也应如此。17、台背回填土现场质量检验报告单CZ-IO表注：按每一座涵洞分黔西台、织金台每台背或两台背填报。18、浆砌砌体现场质量检验报告单CZ-O3表注：适用于台身砌筑及基底换填M5砂浆砌MU40片石。19、钢筋安装现场质量检验报告单CZ-06表注：适合于台帽、盖板等钢筋硅。对应于CZ-13表。20 .现场质量检验报告单附表补充表注：当检验报告单中实测项目的原始数据没有适填记录表时，采纳此表作为原始记录表，为原始记录通用表。21 .混凝土施工原始记录DZ-04表注：适用于混凝土施工项目填报22 .砌体施工原始记录DZ-03表注：作为CZ-O3、CZ-15、CZ-22表等发生浆砌片（块）石的项目的附件。23 .水泥混凝土抗压强度报告ESN-05表注：适用于硅基础、硅台身、硅盖板、硅管座等，作为原始记录表或报告单的附件。24 .钢筋工程中间原始记录DZ-06表注：作为CZ-06表附件。其次部分盖板涵中间交工资料书目及填写说明1、中间交工证书A-14表注：每一道涵洞工程完成分部工程质量自评被监理工程师签认为合格工程后将此分项工程的全部自检资料（含227项各种资料有关内容）及开工报告、材料报验单、测量放样报验单等全部质保资料作为A-14表附件,提交监理工程师审核签认.每道涵洞每一分项工程提交签认1个分项工程中间交工证书，然后再完成每道涵洞的分部工程交工证书。2、分部工程质量检验评定表注：每一道涵洞的各分项工程完成评定后，按JTGF80/1-2004之3工程质量评定中有关要求进行分部工程评定。3、分项工程质量检验评定表J-01表注：每一道盖板涵工程为一个子分部工程，其分项工程包括涵洞总体、涵台、盖板钢筋加工及安装、盖板制作、盖板安装、八（一）字墙、明涵铺装、锥坡、急流槽分项工程。每一分项工程实体工程全部完成后填报。留意：分项工程质量评定请依据JTGF80/1-2004之9涵洞工程中有关要求进行。第三部分盖板涵质检资料部分表格规范填写样表（书目中要求填写的表格在样表中如未附齐请在总监办下发的管理表格中查找）贵州公路建设项目余庆至安龙高速马路独山至平塘段中间交工证书承包单位：贵州桥梁建设集团有限责任公司合同号：Tl监理单位：贵州陆通马路工程监理有限责任公司编号：QZS-Tl-中间交工内容（桩号、项目划分、工程项目、工程数量）KOO+200盖板涵的分项工程名称已施工完毕，各项检测指标经自检符合设计及规范要求，自评质量等级为合格工程，申请中间交工，交工工程量见下表列。施工单位签字（项目经理签字）申请日期监理接收人接收日期监理机构对施工单位中间交工申请的评述看法及其结论（高级驻地监理工程师签认）K00+200盖板涵的分项工程名称经监理工程师检测，各项检测指标符合设计及规范要求，监理复评质量等级为合格工程，同意交工。交工工程量见下表列。监理机构签字（驻地高监签字）日期施工单位签字（资料接收人员签字）日期贵州公路建设项目余庆至安龙高速马路独山至平塘段检验申请批复令承包单位：贵州桥梁建设集团有限责任公司合同号：Tl监理单位：贵州陆通马路工程监理有限责任公司编号：QZS-Tl-工程项目钢筋於盖板涵工程地点及桩号K01+000【钢筋硅盖板涵中心桩号】详细部位基础要求到现场检验时间OOOO年0月0日申报内容：K01+000钢筋硅盖板涵基础已施工完毕，各项检测指标经自检符合设计及规范要求，申请检验。质量证明附件：附表编号及名称现场技术负责人签字：日期：监理人员签收：日期：批复内容：K01+000钢筋於盖板涵基础各项检测指标经监理工程师抽检符合设计及规范要求，可进行下道工序。专业监理工程师签字：（盖章）H期：承包人签字：收到日期：贵州公路建设项目余庆至安龙高速马路独山至平塘段基坑(槽)现场质量检验报告单合同号:编号：承包单位:监理单位:工程名称【钢筋碎盖板涵中心桩号】+涵洞名称施工时间工程部位(施工分段)基坑检查时间项次检查项目规定值或允许偏差检查方法和频率实测值或实测偏差值123456789IO11121基地平面尺寸(mm)不小于设计要求全站仪或经纬仪：测量纵、横各2点2基底标高(mm)土质±50水准仪测量：58处石质+50,-200基底是土质，并且基底承载力(kpa)不小于设计，填写详细承载力试验数据；基底是土质，并且基底承载力(kpa)小于设计，须要经过换填等处理，或者基底是石质，则只须要采纳文字叙述，如“基底为岩石，满意设计要求”，或“基底换填2m片石，满意设计要求”。3基底承载力(kpa)不小于设计设计值：触探仪检测，每20m检查58个点4基底横向坡度(%)±0.5水准仪测量计算:每20m检查4个断面施工单位检查看法：质检员：质检工程师：日期：监理单位检查看法：监理员：专业监理工程师：日期：贵州公路建设项目余庆至安龙高速马路独山至平塘段后工基础基底原始记录承包单位：合同号:监理单位：编号:工程部位或桩号【钢筋砂盖板涵中心桩号】+涵洞名称施工日期开挖方式日期地面标高设计基底标高设计实际详细详见测量记录实际详细详见测量记录基底地质状况开挖前承载力(Mpa)设计开挖至设计高程后实际填写实测承载力设计基底平面尺寸实际基底平面尺寸最低地下水位(m)其它基底地质状况描述基底处理状况检查看法自检看法：监理看法：备注施工现场技术负责人：记录：监理员：日期:注：1、该表用于各种坛工砌体及桥涵工程基底；2、桥涵及大、中型构造物须附照片;3、该表应附相应测量记录；贵州公路建设项目余庆至安龙高速马路独山至平塘段施工放样测量记录表测点编号测点实测坐标测点设计坐标坐标偏差(nun)测点实测高程(m)测点设计高程(m)高程偏差(mm)备注XYXYXyX2+Y2不意图：A测站点：X：Y：测站高程：仪器型号：B测站点：X：Y：后视高程：设计距离AB=(m)实测距离AB=(m)监理看法：编号:承包单位：贵州桥梁建设集团有限责任公司监理单位：贵州陆通马路工程监理有限责任公司合同号:测量范围或桩号:项目测量工程师:记录:监理测量工程师:日期:贵州公路建设项目余庆至安龙高速马路独山至平塘段水准测量记录承包单位：贵州桥梁建设集团有限责任公司合同号：T2监理单位：贵州陆通马路工程监理有限责任公司编号：工程名称测量日期桩号及部位天气状况测点编号水准尺读数(Hl)仪器高(m)实际标高(m)设计标高(m)高程(mm)备注后视前视+测量简图或说明：闭合差(mm)：IHH始xlOOO=允许误差计算(mm):fh容=±6Jn=监理看法：观测：记录：日期:监理：日期：注：1、天气状况填写
