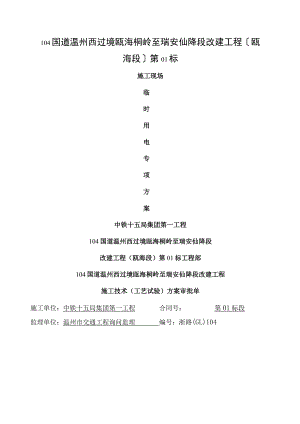

104国道温州西过境瓯海桐岭至瑞安仙降段改建工程瓯海段第01标施工现场临时用电专项方案中铁十五局集团第一工程104国道温州西过境瓯海桐岭至瑞安仙降段改建工程（瓯海段）第01标工程部104国道温州西过境瓯海桐岭至瑞安仙降段改建工程施工技术（工艺试验）方案审批单施工单位：中铁十五局集团第一工程合同号：第01标段监理单位：温州市交通工程询问监理编号：浙路(GL)104致监理工程师：现报上104国道温州西过境瓯海桐岭至瑞安仙降段改建工程（瓯海段）第01标段工程的施工现场临时用电专项施工技术方案,请予审核和批准。附件：施工现场临时用电专项方案具体说明和图表。专家论证会议纪要（如有技术负责人（签字、公章）：年月日家证况述专论状描是否须要专家论证专家论证看法专家论证看法的落实状况相关各专业监理工程师审查看法：专业监理工程师：年月日总监理工程师审批核）看法：总监理工程师（签字、公章）：年月日建立单位审批看法:施工现场临时用电专项方案一、工程概况104国道温州西过境瓯海桐岭至瑞安仙降段改建工程(瓯海段)起点位于瓯海区潘桥镇桐岭村东侧，起点桩号YK22+765(ZK22÷765),终点位于瓯海与瑞安分界处，终点桩号YK25÷055(ZK24+970),路途全长2.29km(按右线计)。本工程采纳六车道一级马路标准,设计时速80kmh。整体式路基宽32m,别离式路基宽16m。桥梁设计汽车荷载等级为马路T级。桥梁198.5m3座;隧道750ml座；主线涵洞2道。本工程的临时用电顶峰期将出现在隧道开挖钻孔、喷浆、电焊、钢筋加工、仰拱与二次衬砌混凝土拌制、混凝土输送、振捣、生活区等同时用电。临时电源：本工程现场电源由当地电业部门供应，采纳三相五线制，低压接地方式采纳TT接地系统，低压主出线回路开关配置剩余过电流爱护系统供电。二、变压器的选择和电源引入在桐岭隧道进口现场和混凝土搅拌桩各装1台315KVA变压器，1台200KVA变压器，同时自备1台200KVA发电机组。依据专变工程施工图设计,IOKV接线方式采纳单干接线，由方看9302线31#-2杆接线柱上真空开关架空线路引入本工程变压器。低压带电导体采纳三箱五线制，低压接地方式采纳接地系统。三、施工用电量和用电线路导线截面选择。1、主要施工机具用电量序号机具设备名称台数单数功率(KW)合计(KW)1空气压缩机4160640275OL硅搅拌机275753300L碎浆搅拌机14钻机6221325龙门吊242846H250插入式振动棒697平板振动器6158电焊机617KVA1029钢筋切断机210通风机27515011衬砌台车2153012钢筋调直机113施工用电照明1113014混凝土输送泵210020015钢筋弯曲机116喷射混凝土设备317抽水机21318工字钢冷弯机1111119生活用电20其它小机具总计1528.42、导线截面选择从变压器到配电柜用240平方三相五线电缆配置运用。空压机用三相185平方电缆配置运用。搅拌站、预制场、桩基现场及输送泵配用电缆在125平方，其他小型用电10-16平方，各部位的配电箱按实际动力用电配置。洞内通风设备用电配置125平方电缆，洞内照明用电配置10T6平方。依据标准规定，施工临时用电线路必需采纳三相五级制，以保证施工平安,本工程采纳重复接地措施。四、电源进线、配电房、总配电箱、安排电箱的位置及线路走向。电源进线由建立单位负责托付瓯海供电部门接至施工现场的配电房内。施工临时用电从配电房引出接入总配电箱。从总配电箱引出通过架空线路引入隧道出口左、右洞口、搅拌站、加工区、生活区等各安排电箱。再从各安排电箱引出架空线路接入各个洞口的洞内、通风机、搅拌站的75搅拌机与喷浆运用的搅拌机等处设置的三级配电箱。各施工点的用电设备配电箱（开关箱）从三级配电箱引入。现场配电箱和临时用电线路走向等详见临时用电平面布置图。K104国道温州西过境瓯海桐岭至瑞安仙降段改建工程（瓯海段）第01标工程工程临时供电网络示意图7Jrt2、104国道温州西过境瓯海桐岭至瑞安仙降段改建工程（瓯海段）第01标工程工程临时用电平面布置图。五、施工用电的平安技术措施1、施工临时用电线路的架设高度不得小于4米，且架空线路必需采纳绝缘铜线或绝缘铝线，同时架空线路还必需不被拉坏。所以架空线路的导线（绝缘铝线）截面不得小于120mm2,绝缘铜线截面不得小于95mm2o2、架空线路必需设置绝缘子，各种用电线路包括照明线路也都必需设绝缘子，严禁用金属裸线作绑扎，严禁干脆架设在钢管架上，或用铁丝吊在其它物体上。临时用电线路的架设必需标准整齐，不得乱拉乱接。现场临时用电线路洞内、房内可沿墙敷设，但必需设置绝缘子，以保证用电平安。3、临时用电线路的导线截面大小必需依据所用机械设备的容量进展选择，同时必需满意标准要求，导线中的负荷电池不得大于其允许截流量。4、洞内、室内配电线路必需采纳绝缘导线，采纳瓷瓶、瓷夹等敷设，距地面高度不得小于2.5叱进户线路过墙时必需穿绝缘管爱护,距地面不得小于2.5m,并实行防雨措施；室内配电线路所用导线截面,应依据用电设备的计算负荷确定,12；潮湿场所的用电线路必需穿管敷设,管口应密封,采纳金属管敷设,管口应密封,采纳金属管敷设时必需作爱护接零。5、全部配电箱均应标明其名称、用途，并标出分路标记；全部配电箱均应加锁，开关箱每月进展检查和检修一次，检查、修理时必需按规定穿绝缘鞋、戴绝缘手套，必需运用电工绝缘工具。6、对配电箱、开关箱进展检查和检修时必需将前一级相应的电源开关分闸断电,并悬挂停电标记牌,严禁带电作业。7、全部配电箱，开关箱都必需按要求安装漏电爱护器，并在运用过程中必需依据下述操作依次进展操作。A、送电操作依次：总配电箱一安排电箱一三级配电箱一开关箱。B、停电操作依次：开关箱一三级配电箱一安排电箱一总配电箱。8、施工现场停顿作业1小时以上的，应将动力开关箱断电上锁。9、配电箱、开关箱内不得放置任何杂物，并应常常爱护整齐。10、配电箱、开关箱内不得挂接其它临时用电设备。配电箱、开关箱的进线和出线均在下方；左进右出，严禁与金属和强腐蚀性介质接触。11、配电箱、开关箱应装设端正、牢固。移动式配电箱应装设在牢固的支架上。固定根底配电箱、开关箱的下底距地面或操作平台的垂直距离大于0.6m,小于1.5mo12、配电箱、开关箱内的各种电气设备接头必需紧紧固定在电器安装板上,不得歪斜松动。13、配电箱、开关箱内工作零线应通过接线端子板连接，并应与爱护零线接线端子分设；配电箱、开关箱内应采纳绝缘导线，接头不得松动，不得有外露带电局部。配电箱、开关箱必需防雨、防尘。14、配电箱内的电器必需完好，不得有破损电器或不合格电器。15、施工现场机械、设备的临时用电，必需实行一箱、一机、一闸、一漏的保险装置。16、施工现场的动力用电线路和照明用电线路应分别设置，假如设置在同一个配电箱内，动力线路和照明线路应分路安装。17、施工现场的全部用电设备均应实行爱护接地。六、电工平安操作1、从事电气作业人员必需持有效维护电工操作证件上岗，仔细执行平安操作规程。2、严禁带电作业，停电操作时必需悬挂“制止合闸、有人操作平安标记。3、从事电气操作应由两名电工共同承当。4、夜间施工应有足够的照明。5、严格执行作业范围规定，严禁违章作业。6、电工作业前必需穿戴符合平安要求得劳动爱护用品，并运用根本平安用具及必要工具。7、每班前巡察检查一次，重点检查线路爱护，漏电开关及爱护零线完好，做好交接班，接班电工未到时，值班电工不得离开岗位。8、做好电工值班记录，电工检复查记录。9、定期检测重复接地和爱护接地电阻值，其中重复接地不大于10。，爱护接地不大于4。10、停电时设备必需拉闸断电，配电箱加锁。七、电气防火措施1、对于简单造成线路过负荷的机械电气设备的线路，必需设置过负荷爱护、装设计负荷爱护的配电线路，其绝缘导线的允许截流量，应不小于熔断器熔体或自动开关延时以及过流脱扣器电流整定值的1.25倍。2、配电房内必需实行防火措施，设置灭火器。3、施工现场临明用电线路导线的截面积大小，肯定要符合计算出的负荷要求，不得小于计算出的导线截面大小，以防止导线过热起火。4、现场临时用电线路不能架设在木板或木条上，应设置在砖墙或专用电杆上，并实行相应的防护措施。5、熔断器的保险丝必需用专用保险丝，且规格要符合要求，不得用铜丝、铁丝、铝丝代替，以防损坏设备和失火。
