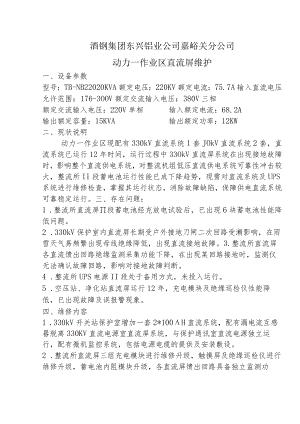

酒钢集团东兴铝业公司嘉峪关分公司动力一作业区直流屏维护.docx

酒钢集团东兴铝业公司嘉峪关分公司动力一作业区直流屏维护一、设备参数型号：TB-NB22020KVA额定电压：220KV额定电流：75.7A输入直流电压允许范围：176-3OOV额定交流输入电压：380V三相额定交流输入电压：220V单相输入额定电流：68.2A输出额定容量：15KVA输出额定功率：12KW二、现状说明动力一作业区现配有330kV直流系统1套JOkV直流系统2套，直流系统已运行12年时间，运行过程中33OkV直流屏系统在出现接地故障时，影响整个直流供电系统，对整流机组低压直流供电系统可靠性冲击较大，整流所II段蓄电池运行性能已成下降趋势，现需对直流系统及UPS系统进行维修检查，掌握其运行状态，消除故障缺陷，保障供电直流系统可靠稳定运行。三、存在问题：1 .整流所直流屏段蓄电池经充放电试验后，已出现6块蓄电池性能降低问题。2 .330kV保护室内直流屏长期受户外接地刀闸二次回路受潮影响，在雨雪天气易频繁出现母线绝缘降低，出现直流接地故障。3.整流所直流屏各直流馈出回路绝缘监测采集功能下降，在出现某回路接地时，监测仪无法确认故障回路，影响对接地故障判断。4 .整流所UPS电源II段处于备用方式，未投入运行。5 .空压站、净化站直流屏运行12年，充电模块及绝缘巡检仪性能降低，已出现故障及误报警现象。四、维修内容1 .330kV开关站保护室增加一套2*100H直流系统，配有漏电流互感器脱离330KV直流电源室直流屏系统，与保护通讯室直流电源独立运行，配有微机监控系统，包括电源电缆的提供及安装敷设。2 .整流所直流屏三组充电模块进行维修升级，触摸屏及绝缘巡检仪进行维修升级，蓄电池内阻模块升级，各直流屏馈出回路具备独立监测功能，接地故障时能准确判断接地故障回路。3 .空压站、净化站两组直流屏充电模块及绝缘巡检仪、触摸屏进行维修升级。4 .直流蓄电池组（4组）的充放电试验，电池内阻测量，评价直流蓄电池组运行状况，检查整流所、空压站、净化站、33OkV保护室直流系统运行工况。5 .直流屏及UPS电源运行状况检查，检查UPS并列装置运行工况,投入II段UPS系统。6.完成整流所II段蓄电池组（103块）更换工作。四、维修所需材料序号名称型号数量使用部位备注1蓄电池BEPXL2V-300H103块整流所直流屏2触摸屏/3台整流所直流屏编号：（带程序）3触摸屏/2台净化站、空压站直流屏编号：（带程序）4充电模块HD22010-32台净化站、空压站直流屏柜5充电模块HD22020-310台整流所直流屏柜五、技术要求1 .33OkV开关站内2*10OAH直流系统系统运行稳定，具备抗干扰能力强；系统保护功能完善，调整设定直观；两路交流输入,通过微机控制自动切换；充电/整流装置采用智能型高频开关电源模块，采用1+1冗余方式，模块具备完善的保护功能，具备自主均流技术,模块需带电热插拔，微机监控系统具备通信功能，通过RS485通信接口与上位计算机通信。2 .触摸屏具备现场数据收集及上传功能，具备修改参数，运行状态监测，显示系统状态。3 .按照蓄电池充放电试验标准，对4套直流蓄电池进行充放电试验，试验结果满足试验标准。4 .直流屏UPS系统可靠投入，无异常报警信号。5 .蓄电池安装符合现场要求，运行电压及放电试验满足运行要求。六、验收标准L设备可靠性试验GB5080.176 .电力系统用蓄电池直流电源装置运行与维护技术规程DL/T24-2000
