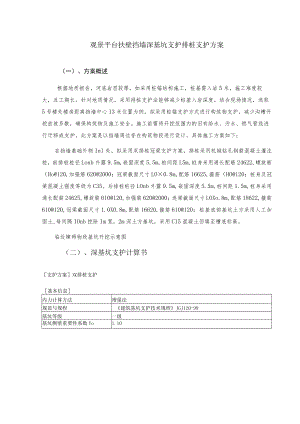

观景平台扶壁挡墙深基坑支护排桩支护方案（一）、方案概述根据地质报告，河底岩层较厚，如采用桩锚结构施工，桩基需入岩5米，施工难度较大，且工期长。针对地质情况，采用排桩支护法能够减少桩基入岩深度。结合现场情况，选取5号楼处楼房距离挡墙中心13米位置为例，拟采用桩锚支护方式进行构筑物支护，减少沟槽开挖放坡系数，确保构筑物及施工安全。施工前需将开挖范围内的旧有给水、污水、燃气管线进行迁移或支护。此方案是以挡墙周边存在构筑物段进行设计。具体施工方案如下：在挡墙基础外侧Inl处，拟采用双排桩冠梁支护方案，排桩采用机械钻孔钢筋混凝土灌注桩，前排桩桩径Lonb外露9.5m,嵌固深度5.5m,桩间距L5m,桩身采用通长配筋24622,螺旋筋（Ho120,加强筋6202000；冠梁截面尺寸LO×0.8m,配筋16625,箍筋（HO120；桩身及冠梁混凝土强度等级为C35。后排桩桩径LOnb外露9.5m,嵌固深度5.5m,桩间距1.5m,桩身采用通长配筋24625,螺旋筋610120,加强筋6202000；连梁截面尺寸LOXo.8m,配筋18622,箍筋610120,冠梁截面尺寸1.0X0.8m,配筋16620,箍筋610120；桩基底部基坑土方采用人工加固土,每间隔IOnb挖除Im宽，2m深土方基坑，采用C15混凝土回填至槽底标高。临近障碍物段基坑开挖示意图（二）、深基坑支护计算书支护方案双排桩支护基本信息内力计算方法增量法规范与规程建筑基坑支护技术规程JGJ120-99基坑等级一级基坑侧壁重要性系数Yo1.10基坑深度H(In)12.OOO嵌固深度(m)5.500桩顶标高(m)-2.000桩截面类型圆形I-桩直径(m)1.000桩布置形式矩形Hffi排距(In)3.000L桩间距(m)1.500混凝土强度等级C30连梁宽度(m)1.000连梁高度(m)0.800前排桩有无冠梁有卜冠梁宽度(m)1.000卜冠梁高度(m)0.800I-水平侧向刚度(MNm)0.369后排桩有无冠梁有卜冠梁宽度(In)1.000卜冠梁高度(m)0.800I-水平侧向刚度(MNm)0.369放坡级数0超载个数2超载信息超载序号类型超载值(kPa,kNm)作用深度(m)作用宽度(m)距坑边距(m)形式长度(m)115.0000.0005.0000.0002120.0002.9007.0005.000土层信息土层数1坑内加固土是内侧降水最终深度(m)25.000外侧水位深度(In)25.000弹性计算方法按土层指定又弹性法计算方法In法土层参数层号土类名称层厚(m)重度(Wm)浮重度(kNm3)粘聚力(kPa)内摩擦角。度)1杂填土11.0018.010.0012.002卵石2.0020.04.0035.003粘性土3.4019.318.0020.004I中风化岩12.OO122.0112.060.OO140.OO层号与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)水土计算方法m,c,K值抗剪强度(kPa)120.0In法4.202150.0m法15.40360.0m法7.804300.012.OO26.OO合算In法34.OO加固土参数土类名称宽度(In)层厚(m)重度(kNm3)浮重度(kNm3)粘聚力(kPa)内摩擦角(度)人工加固土1.02.OOO18.OOO8.OOO200.OOO30.OOO土类名称粘聚力水下(kPa)内摩擦角水下(度)水:J计算方法m,C,K值人工加固土160.OOO30.OOO分算m法35.OOO±压力模型及系数调整弹性法土压力模型：经典法士压力模型:层号土类名称水土水压力调整系数主动土压力调整系数1主动土压力调整系数2被动土压力调整系数被动土压力最大值(kPa)1杂填土分算1.0001.000O.OOO1.00010000.OOO2卵石分算1.0001.000O.OOO1.00010000.OOO3粘性土合算1.0001.000O.OOO1.00010000.OOO4中风化岩合算1.0001.000O.OOO1.00010000.OOO工况信息双排桩计算模型:工况参数：工况号工况类型深度(m)支锚道号等效深度Gn)分担系数Q1分担系数21开挖12.OOO6.8880.6710.329设计结果结构计算各工况：内力位移包络图:地表沉降图：前排桩冠梁选筋结果钢筋级别选筋AslHRB3352D16As2HRB3352D16As3HPB235d8200后排桩冠梁选筋结果钢筋级别选筋AslHRB3352D16As2HRB3352D16As3HRB335D162截面计算前排桩截面配筋参数桩是否均匀配筋是混凝土保护层厚度(mm)50桩的纵筋级别HRB400桩的螺旋箍筋级别HPB235桩的螺旋箍筋间距(mm)150弯矩折减系数0.85剪力折减系数1.00荷载分项系数1.25配筋分段数一段各分段长度(m)15.50前排桩内力取值段号内力类型内力计算值内力设计值内力实用值前基坑内侧最大弯矩(kN.m)978.371143.471143.471基坑外侧最大弯矩(kN.m)1067.081247.151247.15最大剪力(kN)560.48770.66770.66段号选筋类型级别钢筋实配值实配计算面积(mm2或mm2m)1纵筋HRB40024E2291238960箍筋HPB235dl012013091136加强箍筋HRB335D142000154后排截面桩配筋参数桩是否均匀配筋是混凝土保护层厚度(mm)50桩的纵筋级别HRB335桩的螺旋箍筋级别HRB335桩的螺旋箍筋间距(mm)150弯矩折减系数0.85剪力折减系数1.00荷载分项系数1.25配筋分段数.段各分段长度(In)15.50后:排桩内力取值段号内力类型内力计算值内力设计值内力实用值后基坑内侧最大弯矩(kN.m)394.41460.96460.961基坑外侧最大弯矩(kN.m)722.61844.55844.55最大剪力(kN)155.76214.17214.17段号选筋类型级别钢筋实配值实配计算面积(mm2或mm2m)1纵筋HRB33523D2072266974箍筋HRB335DlO12013091136加强箍筋HRB335D142000154连梁截面配筋参数混凝土保护层厚度(mm)50连梁的纵筋级别HRB335连梁箍筋级别HRB335连梁的箍筋间距(Inm)150弯矩折减系数0.85剪力折减系数1.00荷载分项系数1.25连梁内力取值段号内力类型内力计算值内力设计值内力实用值连梁上侧最大弯矩(kN.m)776.82907.91907.911连梁下侧最大弯矩(kN.m)O.OOO.OO0.00最大剪力(kN)312.44429.60429.60段号选筋类型级别钢筋实配值实配计算面积(mm2或Inm2m)连梁上侧纵筋HRB3358D401005382771连梁下侧纵筋HRB3357D1410781072箍筋HRB335D1215015081144整体稳定验算计算方法：瑞典条分法应力状态：总应力法条分法中的土条宽度：0.4Om滑裂面数据整体稳定安全系数Ks=2.019圆弧半径(In)R=16.018圆心坐标X(In)X=O.103圆心坐标Y(In)Y=10.036抗倾覆稳定性验算抗倾覆安全系数：Mp被动土压力及支点力对桩底的抗倾覆弯矩，对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。MG双排桩自重对桩底的抗倾覆弯矩。M主动土压力对桩底的倾覆弯矩。注意：锚固力计算依据锚杆实际锚固长度计算。工况1：Ks=1.253>=1.200,满足规范要求。抗隆起验算PrandtI(普朗德尔)公式(K,>=1.11.2),注：安全系数取自建筑基坑工程技术规范YB9258-97(冶金部)：KS=14.948>=1.It满足规范要求。TCrZaghi(太沙基)公式(>=L151.25),注：安全系数取自建筑基坑工程技术规范YB9258-97(冶金部):Ks=18.685>=L15,满足规范要求。隆起量的计算注意：按以下公式计算的隆起量，如果为负值，按0处理！式中基坑底面向上位移(Inm);n从基坑顶面到基坑底面处的土层层数；ri第i层土的重度(kN?)；地下水位以上取土的天然重度(kN/)；地下水位以下取土的饱和重度(kN);hi第i层土的厚度(m);q基坑顶面的地面超载(kPa);D桩(墙)的嵌入长度(m);H基坑的开挖深度(m);c桩(墙)底面处土层的粘聚力(kPa);桩(墙)底面处土层的内摩擦角(度)；r桩(墙)顶面到底处各土层的加权平均重度(kN/nO；=0(mm)承压水验算式中PC基坑开挖面以下至承压水层顶板间覆盖土的自重压力(kN/m);P>承压水层的水头压力(kNm);Ky抗承压水头的稳定性安全系数，取1.5。Ky=39.30/30.00=1.30>=1.05基坑底部土抗承压水头稳定！嵌固深度计算嵌固深度计算参数:抗渗嵌固系数1.200整体稳定分项系数1.300圆弧滑动简单条分法嵌
