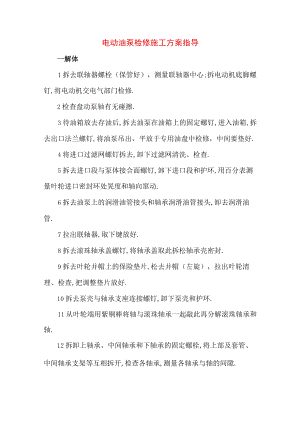

电动油泵检修施工方案指导.docx

电动油泵检修施工方案指导一解体1拆去联轴器螺栓（保管好），测量联轴器中心;拆电动机底脚螺钉,将电动机交电气部门检修.2检查盘动泵轴有无碰擦.3待油箱放去存油后,拆去油泵在油箱上的固定螺钉,进入油箱,拆去出口法兰螺钉,将油泵吊出，平放于专用油盘中检修，中间要垫好.4将进口过滤网螺钉拆去,卸下过滤网清洗、检查.5拆去进口段与泵体接合面螺钉,卸下进口段和护环,用百分表测量叶轮进口密封环处晃度和轴向窜动.6拆去油泵上的润滑油管接头和轴承润滑油管接头,卸去润滑油管.7拉出联轴器,取下键放好.8拆去滚珠轴承盖螺钉,将轴承盖取此拆松轴承壳密封.9拆去叶轮并帽上的保险垫片,松去并帽（左旋），拉出叶轮清理、检查,把调整垫片放好.10拆去泵壳与轴承支座连接螺钉,卸下泵壳和护环.11从叶轮端用紫铜棒将轴与滚珠轴承一起敲此再分解滚珠轴承和轴.12拆卸上轴承、中间轴承和下轴承的固定螺栓,将上部及套管、中间轴承支架等互相拆开,检查各轴承,测量各轴承与轴的间隙.13清理检查泵壳、泵体,并测量叶轮和密封环的径向间隙.14测量轴的弯曲度和晃度二质量标准1联轴器螺栓完整无损,橡胶圈无老化、变形和损伤.2联轴器内孔与轴配合良好间隙:00.03mm,键与键槽配合顶部脱空,两侧接触,表面无敲损、裂纹.3轴向窜动：0.12mm;叶轮密封环处晃动：0.05mm4叶轮表面无腐蚀、裂纹和严重碰擦,与轴配合无松动,并帽螺纹无磨损、咬毛,键及键槽完整、无磨损,配合良好,保险垫片牢固.5轴表面光洁无磨损,组合后最大晃动值0.05mm.6滚珠轴承无磨损、碎裂及严重麻点,弹道无剥落,其外圆与轴承壳配合间隙为0.000.Olmm,装入后转动灵活.7各并紧螺母并紧后，叶轮密封环处晃动值WO.05mm.8密封环与泵体、泵盖配合为过盈0.020.04mm,保险牢固，与叶轮径向间隙：0.150.35mm.9各轴承密封件和轴配合间隙，四周应均匀.10全部装复后,盘动联轴器轻松、无卡涩.11两联轴器中心偏差小于0.05mm三装复1各部件清理、检查和修复后按解体步骤逆序逐一装复.2更换全部密封圈垫片和复测各修前尺寸,做到标准.3复查轴的晃度,校正联轴器中心四质量标准1各部件清理、检查和修复后按解体步骤逆序逐一装复.2更换全部密封圈垫片和复测各修前尺寸,做到标准.3复查轴的晃度,校正联轴器中心
