表压、绝压和真空度的区别.docx

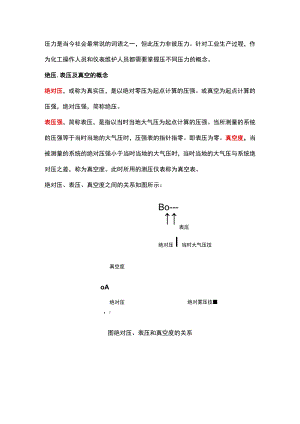

压力是当今社会最常说的词语之一，但此压力非彼压力。针对工业生产过程，作为化工操作人员和仪表维护人员都需要掌握压不同压力的概念。绝压.表压及真空的概念绝对压，或称为真实压，是以绝对零压为起点计算的压强。或真空为起点计算的压强，绝对压强，简称绝压。表压强，简称表压，是指以当时当地大气压为起点计算的压强。当所测量的系统的压强等于当时当地的大气压时，压强表的指针指零。即表压为零。真空度，当被测量的系统的绝对压强小于当时当地的大气压时，当时当地的大气压与系统绝对压之差，称为真空度。此时所用的测压仪表称为真空表。绝对压、表压、真空度之间的关系如图所示：Bo-表压绝对压I当时大气压技真空度oA绝对雾压技绝对压、T图绝对压、表压和真空度的关系表压、绝压、差压的区别绝压就是绝对压力（工程学称谓，物理学称谓是绝对压强）；差压就是压力差（或压强差）即：绝对压力-大气压二表压。"表压在真空行业特指：用普通真空表（相对压力表）测得的气体相对压力值，用负数表示，是指被测气体压力与大气压的差值。也叫负压。所谓“真空”，是指在给定的空间内，压强低于101325帕斯卡（也即一个标准大气压强约IOlKPa）的气体状态。对于真空度的标识通常有两种方法：一是用"绝对压力"、"绝对真空度"（即比"理论真空"高多少压力）标识；在实际情况中,真空泵的绝对压力值介于0Iol325KPa之间。绝对压力值需要用绝对压力仪表测量,在20。（：、海拔高度二0的地方，用于测量真空度的仪表（绝对真空表）的初始值为10L325KPa（即一个标准大气压）。二是用"相对压力"、"相对真空度"（即比"大气压”低多少压力）来标识。"相对真空度”是指被测对象的压力与测量地点大气压的差值。用普通真空表测量。在没有真空的状态下（即常压时），表的初始值为O0当测量真空时，它的值介于0到-101.325KPa（一般用负数表示）之间。比如，有一款微型真空泵PH2506B测量值为-75KPa,则表示泵可以抽到比测量地点的大气压低75KPa的真空状态。
