职业技术学院二区教师公寓建筑改造升级工程节能设计.docx

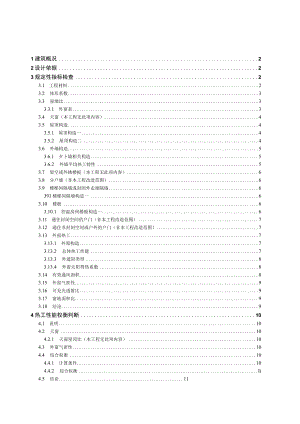

1建筑概况22设计依据23规定性指标检查23.1 工程材料23.2 体形系数33.3 窗墙比33.3.1 外窗表33.4 天窗（本工程无此项内容）43.5 屋顶构造43.5.1 屋顶构造一43.5.2 屋顶构造二43.6 外墙构造53.6.1 夕卜墙相关构造53.6.2 外墙平均热工特性53.7 架空或外挑楼板（本工程无此项内容）63.8 分户墙（非本工程改造范围）63.9 楼梯间隔墙或封闭外走廊隔墙6391楼梯间隔墙构造一63.10 楼板63.10.1 控温房间楼板构造一63.11 通往封闭空间的户门（非本工程改造范围）73.12 通往非封闭空间或户外的户门（非本工程改造范围）73.13 外窗热工73.13.1 外窗构造73.13.2 总体热工性能73.13.3 外遮阳类型83.13.4 外窗太阳得热系数83.14 有效通风面积83.15 外窗气密性93.16 可见光透射比93.17 窗地面积比93.18 结论94热工性能权衡判断104.1 说明104.2 天窗104.2.1 天窗屋顶比（本工程无此项内容）104.3 外窗气密性104.4 综合权衡104.4.1 计算条件104.4.2 综合权衡Ii4.5 结论111建筑概况工程名称职业技术学院二区教师公寓建筑改造升级工程工程地点地理位置北纬：30.66°东经：104.01°气候分区夏热冬冷A区建筑面积地上4799.9m2地下0mt建筑层数地上7地下0建筑高度21.0m建筑（节能计算）体积14400.54建筑（节能计算）外表面积3629.94北向角度309.2结构类型砖混外墙太阳辐射吸收系数0.75屋顶太阳辐射吸收系数0.752设计依据1 .建筑节能与可再生能源利用通用规范GB55015-20212 .成都市民用建筑节能设计导则及审查要点（2022版）3 .民用建筑热工设计规范GB501764 .建筑幕墙、门窗通用技术条件GB/T31433-20153规定性指标检查3.1工程材料材料名称导热系数蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)W(m2.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范GB50I76-2016石灰砂浆0.81010.0701600.01050.00.0443来源：民用建筑热工设计规范GB50I76-2016钢筋混凝土1.74017.2002500.0920.00.0158来源：民用建筑热工设计规范GB50176-2016加气混凝土、泡沫混凝0.1803.100700.01050.00.0998来源：民用建筑±(p=700)热工设计规范GB50176-2016烧结页岩石专(240)0.87011.1161800.01085.00.0000防水砂浆0.93011.3061800.01050.00.0000抗裂砂浆(网格布)0.93011.3061800.01050.00.0000C20细石混凝土(p=2300)1.51015.2432300.0920.00.0000轻集料混凝土0.89010.6731600.01100.00.0000不燃型复合膨胀聚苯乙烯保温板(颗粒型)(P=150-250)0.0650.900200.01000.00.0000挤塑聚苯板(p=25-32)0.0300.32028.51647.00.00003.2体形系数外表面积3777.54建筑体积14531.58体形系数0.26标准依据建筑节能与可再生能源利用通用规范GB55015-2021第3.1.2条标准要求体形系数应符合表3.1.2的规定(sW0.40)结论满足3.3窗墙比户型房间编号朝向窗墙比窗墙比限值结论户外房间1001东0.450.35不满足西0.360.35不满足1002东0.350.35满足西0.440.35不满足1003东0.350.35满足西0.440.35不满足1004东0.250.35满足西0.370.35不满足1005东0.450.35不满足西0.360.35不满足1006东0.360.35不满足西0.260.35满足户外房间不满足楼梯间8001东0.070.35满足8002东0.070.35满足8003东0.070.35满足楼梯间满足标准依据建筑节能与可再生能源利用通用规范GB55015-2021第3.1.4条标准要求窗墙面积比符合表3.1.4的规定，每套住宅允许一个房间在一个朝向上的窗墙面积比不大于06结论不满足3.3.1外窗表I朝向I编号I尺寸I楼层I数量I单个面积I合计面积I(m2)(mt)东向483.427.10×1.4017149.94139.161.80×1.401-7142.5235.28C0808改0.80×0.80"770.644.48C1809改1.80×0.9028211.6234.02C6914改6.90×1.401-7289.66270.48西向514.088.20×1.40171411.48160.721.80×1.401-7142.5235.28C0808改0.80×0.801-770.644.48C8014改8.00×1.40172811.20313.603.4天窗(本工程无此项内容)3.5屋顶构造3.5.1屋顶构造一材料名称(由上到下)厚度5导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m,.K)(m,K)WD=R*SC20细石混凝土(p=2300)401.51015.2431.000.0260.404挤塑聚苯板(p=25-32)800.0300.3201.202.2220.853水泥砂浆200.93011.3701.000.0220.245轻集料混凝土300.89010.6731.000.0340.360钢筋混凝土1201.74017.2001.000.0691.186石灰砂浆200.81010.0701.000.0250.249各层之和Z3102.3983.296外表面太阳辐射吸收系数0.75传热系数K=l(0.15+ZR)0.39标准依据建筑节能与可再生能源利用通用规范GB55015-2021第3.1.8条标准要求K0.40结论满足3.5.2屋顶构造二材料名称(由上到下)厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m,.K)a(ItfK)WD=R*S水泥砂浆200.93011.3701.000.0220.245挤塑聚苯板(p=25-32)800.0300.3201.202.2220.853水泥砂浆20.93011.3701.000.0020.024轻集料混凝土300.89010.6731.000.0340.360钢筋混凝土1201.74017.2001.000.0691.186石灰砂浆200.81010.0701.000.0250.249各层之和Z2722.3732.917外表面太阳辐射吸收系数0.75传热系数K=l(0.15+gR)0.40标准依据建筑节能与可再生能源利用通用规范GB55015-2021第3.1.8条标准要求K0.40结论满足3.6外墙构造3.6.1外墙相关构造3.6.1.1外墙构造一材料名称（由外到内）厚度3导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m1.K)(m1K)wD=R*S抗裂砂浆（网格布）50.93011.3061.000.0050.061不燃型复合膨胀聚苯乙烯保温板（颗粒型）（P=I58250）550.0650.9001.200.7050.762防水砂浆150.93011.3061.000.0160.182烧结页岩砖（240）2000.87011.1161.000.2302.555水泥砂浆200.93011.3701.000.0220.245各层之和Z2950.9783.805外表面太阳辐射吸收系数0.75传热系数K=l(0.15+ZR)0.893.6.1.2热桥梁构造一材料名称（由外到内）厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)w(r.)a(m,K)WD=R*S抗裂砂浆（网格布）50.93011.3061.000.0050.061不燃型复合膨胀聚苯乙烯保温板（颗粒型）（p=150-250）550.0650.9001.200.7050.762防水砂浆300.93011.3061.000.0320.365钢筋混凝土2001.74017.2001.000.1151.977水泥砂浆200.93011.3701.000.0220.245各层之和Z3100.8793.409外表面太阳辐射吸收系数0.75传热系数K=l(0.15+gR)0.973.6.2外墙平均热工特性1.南向2.北向
