钢管的基础知识.docx

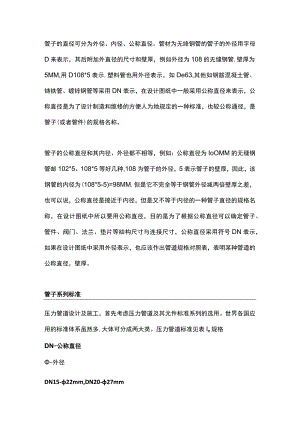

管子的直径可分为外径、内径、公称直径。管材为无绛钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子(或者管件)的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为IoOMM的无缝钢管邮102*5、108*5等好几种,108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为(108*5-5)=98MM,但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多,大体可分成两大类。压力管道标准见表Ie规格DN-公称直径-外径DN15-22mm,DN20-27mmDN25-34mm,DN32-42mmDN40-48mm,DN50-60mmDN65-76(73)mm,DN80-89mmDN100-ll4mm,DN125-l40mmDN150-l68mmfDN200-219mmDN250-273mm,DN300-324mmDN350-360mmfDN400-406mmDN450-457mm,DN500-508mmDN600-610mmfDN15-l8mm,DN20-25mmDN25-32mm,DN32-38mmDN40-45mm,DN50-57mmDN65-73mm,DN80-89mmDN100-l08mmfDN125-l33mmDN150-l59mm,DN200-219mmDN250-273mmfDN3OO-325mmDN350-377mm,DN400-426mmDN450-480mmrDN5OO-53OmmDN600-630mm管件的1/23/41,12162025代表什么1/2、3/4、1是管材标准中的公称直径，分别俗称：半寸或4分、6分、1寸管或管件的名称，例如4分管、4分弯头等，多用于水管。1216、2025是指关的内径和外经，单位以毫米计。例12/16是内径12毫米外经16毫米的管材。多用于塑料管。1/2、3/4、1为英制尺寸，每英寸=25.4毫米,在钢管上常用。1216.2025是“内径外径”（内径12MM,外径16MM）的意思，在铝塑管、钢塑管上常用。管件连接方式有哪几种？G1/4,G1/8是表示管螺纹，1/4和1/8英寸。管接头有管螺纹，锥螺纹，R螺纹等等；联接方式有焊接式，扩口式，快插式，锥套式等。钢管的表示方法你讲的钢管如果是水.煤气输送钢管的话，它的表示方法就是：公称口径是指内径。单位是毫米或者是英寸。例如，25的水管。就表示公称口径（内径）是25mm（或者是一英寸）的钢管如果是无隆钢管、焊接钢管的话，它的表示方法就是：公称口径是指外径（外径X壁厚）。单位是毫米。例如，32×3的无隆钢管。就表示公称口径（外径）是32mm,壁厚3mm的无缝钢管。什么是公称直径？公称通径是管路系统中所有管路附件用数字表示的尺寸,公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。公称通径用字母"DN"后面紧跟一个数字标志公称通径（nominaldiameter）,又称平均外径（meanoutsidediameter）o这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。DN是公称通径，公称通径（或叫公称直径），就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径）。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。钢材重量计算方法钢的密度为：7.85gcm3钢材理论重量计算钢材理论重量计算的计量单位为公斤（kg）。其基本公式为：W（重量,kg）=F（断面积mm2）xL（长度,m）p（密度fgcm3）×1/1000各种钢材理论重量计算公式如下：名称（单位）计算公式符号意义计算举例圆钢盘条(kg/m)W=0.006165×d×dd=直径mm直径100mm的圆钢，求每m重量。每m重量=0.006165X1002=61.65kg螺纹钢(kg/m)W=0.00617×d×dd=断面直径mm断面直径为12mm的螺纹钢，求每m重量。每m重量=0.00617×122=0.89kg方钢(kg/m)W=0.00785×a×aa=边宽mm边宽20mm的方钢求每m重量。每m重量=000785×202=3.14kg扁钢(kg/m)W=0.00785×b×db=边宽mmd=厚mm边赛40mm,厚5mm的扁钢，求每m重量。每m重量=0.00785X40×5=1.57kg六角钢(kg/m)W=0.006798×s×ss=对边距离mm对边距离50mm的六角钢，求每m重量。每m重量=0.006798X502=17kg八角钢(kg/m)W=0.0065×s×ss=对边距离mm对边距离80mm的八角钢，求每m重量。每m重量=0.0065X802=41.62kg等边角钢(kg/m)=0.00785×d(2b-d)+0.215(R2-2r2)b=边宽d=边厚R=内弧半径r=端弧半径求20mm×4mm等边角钢的每m重量。从冶金产品目录中查出4mm×20mm等边角钢的R为3.5,r为1.2,则每m重量=0.00785×4×(2×20-4)+0.215×(3.52-2×1.22)=1.15kg不等边角钢(kg/m)W=0.00785×d(B+b-d)+0.215(R2-2r2)B=长边宽b=短边宽d=边厚R=内弧半径r=端弧半径求30mm×20mm×4mm不等边角钢的每m重量。从冶金产品目录中查出30×20x4不等边角钢的R为3.5,r为1.2,则每m重量二0.00785×4×(30+20-4)+0.215X(3.52-2×1.22)=1.46kg槽钢(kg/m)W=0.00785×hd+2t(b-d)+0.349(R2-r2)h=高b=腿长d二腰厚t=平均腿厚R二内弧半径r=端弧半径求80mm×43mm×5mm的槽钢的每m重量。从冶金产品目录中查出该槽钢t为8,R为8J为4,则每m重量=0.00785×80×5+2x8(43-5)+0.349×(82-42)=8.04kg工字钢(kg/m)W=0.00785×hd+2t(b-d)+0.615(R2-r2)h=高b=腿长d二腰厚t=平均腿厚R=内弧半径r=端弧半径求250mm×118mm×10mm的工字钢每m重量。从金属材料手册中查出该工字钢t为13,R为10,r为5,则每m重量=0.00785×250×10+2X13×(118-10)+0.615×(102-52)=42.03kg钢板(kgm2)W=7.85×dd=厚厚度4mm的钢板，求每r2重量。每m?重量=7.85×4=31.4kg钢管(包括无筵钢管及焊接钢管(kg/m)W=0.02466×S(D-S)D=外径S=壁厚外径为60mm壁厚4mm的无缝钢管，求每m重量。每m重量=0.02466×4×(60-4)=5.52kg什么是法兰？法兰是一种盘状零件，在管道工程中最为常见，法兰都是成对使用的。在管道工程中，法兰主要用于管道的连接。在需要连接的管道，各种安装一片法兰盘，低压管道可以使用丝接法兰，4公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封点，然后用螺栓紧固。不同压力的法兰有不同的厚度和使用不同的螺栓。水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。凡是在两个平面在周边使用螺栓连接同时封闭的连接零件，一般都称为"法兰"，如通风管道的连接，这一类零件可以称为法兰类零件。但是这种连接只是一个设备的局部，如法兰和水泵的连接，就不好把水泵叫"法兰类零件”。比较小型的如阀门等，可以叫"法兰类零件"。法兰法兰连接是管道施工的重要连接方式。法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。法兰分螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有。法兰连接使用方便，能够承受较大的压力。在工业管道中，法兰连接的使用十分广泛。在家庭内，管道直径小，而且是低压，看不见法兰连接。如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和、器材。
