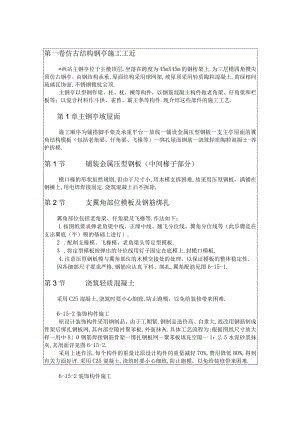

第一卷仿古结构钢亭施工工近*西站主钢亭位于主楼顶层,坐落在跨度为45mX45m的钢桁架上,为三层檐四角攒尖顶仿古钢亭，由钢结构承重,屋面结构采用球网架,坡屋顶采用轻质陶粒混凝土,黄绿相间琉璃瓦饰面,不锈钢镀钛宝顶.主钢亭以型钢作梁、柱、枕、楝等构件，以钢筋混凝土构件做老角梁、仔角梁和栏板等；以复合材料作斗拱、雀替、霸王拳等构件.现介绍这些部件的施工工艺.第1章主钢亭坡屋面施工顺序为铺搭脚手架及承重平台一放线一铺设金属压型钢板一支主亭屋面的翼角结构模板（包括老角梁、仔角梁、飞椽等）一绑扎屋面钢筋一浇筑轻质陶粒混凝±-养护拆模.第1节铺装金属压型钢板（中间椽子部分）檐口椽的形状虽然规则,但由于尺寸小,用木模支拆困难,故采用压型钢板，满铺在钢楝上,用电焊焊接固定.浇筑混凝土后不拆除.第2节支翼角部位模板及钢筋绑扎翼角部位包括老角梁、仔角梁及飞椽等.作法如下：L按图纸要求弹老角梁中线、正缘中线、翘飞分位线、翼角分位线等（此步骤是在支出翼底（平）模的基础上进行）.2 .配制支椽模、飞椽模、老角梁头等定型模板.3 .将定型模板按弹出的分位线用钉子固定在底模上,封檐口模板.4.注意压型钢板模与翼角部位的木模交接处的处理，以保证模板的整体稳定性.因各细部尺寸要求严格,钢筋应认真下料、绑扎.翼角配筋见图6-15-1.第3节浇筑轻质混凝土采用C25混凝土,浇筑时要小心细致,防止跑模，以免给装修带来困难.6-15-2装饰构件施工原设计装饰构件采用钢制品，由于工期紧,钢制品造价高、自重大,故改用钢筋制成骨架后绑扎钢板网,其内部空隙衬聚苯板,外面抹灰.具体工艺流程为:根据图纸尺寸放大样一用中80钢筋焊接钢筋骨架一绑扎钢板网一聚苯板填充空隙一1：2.5水泥砂浆抹灰,其剖面详见图6-15-2.采用上述作法,每个构件的重量比原设计构件的重量减轻70%,费用降低80%,得到有关方面好评.采用C25混凝土,浇筑时要小心细致,防止跑模，以免给装修带来困难.6-15-2装饰构件施工原设计装饰构件采用钢制品，由于工期紧,钢制品造价高、自重大,故改用钢筋制成骨架后绑扎钢板网,其内部空隙衬聚苯板,外面抹灰.具体工艺流程为:根据图纸尺寸放大样一用中80钢筋焊接钢筋骨架一绑扎钢板网一聚苯板填充空隙一1：2.5水泥砂浆抹灰,其剖面详见图6T5-2.采用上述作法,每个构件的重量比原设计构件的重量减轻70%,费用降低80%,得到有关方面好评.第4节设备20Ot穿心式液压千斤顶16台;40t穿心式液压千斤顶8台;油管包括胶管和14、18钢管;锚具;泵站4台；比例阀组（4个独立式,4个在油泵上）8个；比例阀控制箱（8组）4台;主控制台1个;副控制台1个;位移传感器8台;钢尺8把；自整角机控制系统包括5个变压器、16台接收机;油泵控制柜4台；显示盘1个;386计算机、压力及工作状态显示系统;YC20Q调锚预紧器及小油泵2套;穿线用引线及导向套5个；电讯设备1套;千斤顶高度调整垫片为Imn1、2mm、3mm.
