“技能兴威”第一届威海市职业技能大赛“医疗器械装配”赛项技术文件.docx

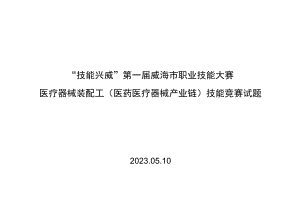

“技能兴威”第一届威海市职业技能大赛医疗器械装配工（医药医疗器械产业链）技能竞赛试题2023.05.10一次性腔内切割吻合器组装比赛内容和评分标准内容模块项目标准-安全生产操作前着装、胸牌、工具、工件规范、有序操作中工具、工件、安全操作整齐、有序操作后工具、产品、桌面整齐、整洁一次性腔内切割吻合器组装杆体组装L导向块3组装9件零部件组装2.套杆组装6件零部件组装3.套筒组装4件零部件组装4.安装转向运动块3件零部件组装5.安装短套筒3件零部件组装6.组装钉仓架和抵钉座3件零部件组装7.安装转向齿轮销钉2件零部件组装主体组装1.右手柄组装9件零部件组装2.左手柄组装7件零部件组装3.主体组装9件零部件组装总装1.主体与杆体连接7件零部件组装2安装强制退刀解锁开关2件零部件组装3.安装左手柄固定块3件零部件组装4.安装旋转开关弹簧2件零部件组装5.安装转向钩片锁块4件零部件组装6.安装旋转开关2件零部件组装7.安装固定块3件零部件组装组装完成后检查内容：(1)空钉仓保护有效。(2)闭合手柄闭合，按解锁开关有效。(3)闭合手柄闭合，可以击发完成“3+1”动作。(4)按下旋转开关，抵钉座和钉仓架可以左右转向。附件：组装工艺过程卡杆体组装工艺过程卡序号项目组装图片工艺要求1导向块3组装W转向齿轮卡条弹簧完全装到背面卡槽内/、1 .转向齿轮卡条与转向齿轮啮合2 .导向块2安装方向正确，导向块2的凸台需全部镶进转向齿轮的凹槽2套杆组装1.推杆带槽的一端插入套杆中，平面朝向开槽面2型刀卡入套杆长槽内，后端凸起放入推杆端部槽内L导向块3部件安装到已装套杆2.转向钩片前端卡入转向齿轮卡条后端卡槽内，并放入套杆长槽内5安装短套筒6组装钉仓架和抵钉座7安装转向齿轮销钉运动块与短套筒正确连接安装后I型刀处在初始位置将转向齿轮销钉安装到位，销钉两端到转向齿轮的外圆面距离相等，不得超出转向齿轮外圆。主体组装工艺过程卡序号项目组装图片工艺要求备注1右手柄组装将齿条弹片折弯部位按入右手柄空槽处g=81-1 .退刀齿轮工艺孔与右手柄相应工艺孔对正2 .齿条位置和方向正确，并保持不动i击发滑块和击发滑块位置和方向正确左手柄组装1卜注意销轴的大端对应带六方的孔端，销轴安装方向B1.两齿轮工艺孔与右手柄工艺孔对正，两齿轮间，齿轮与齿条间啮合，并保持不动,31 .退刀齿轮定位销轴使用正确2 .两个齿轮和齿条在初始位置上KI1 .击发手柄退刀片和击发手柄进刀片安装方向正确2 .击发手柄销轴使用正确3主体组装击发滑块销安装方向正确1 .击发次数指示器工艺孔与右手柄相应工艺孔对齐2 .退刀限位齿轮缺口处与击发手柄退刀片第一个齿啮合L齿轮压板安装到位，与手柄之间无间隙2.两处螺钉无遗漏总装工艺过程卡序号项目组装图片工艺要求备注1主体与杆体连接T馨L推杆与齿条连接在一起2.销轴安装到位二I2安装强制退刀解锁开关三r©-L|sw安装到位，不妨碍左手柄固定块安装3安装左手柄固定块-7左手柄固定块与右手柄接触面贴合，无明显缝隙4安装旋转开关弹簧J6弹簧安装方向正确5安装转向钩片锁块a之工LLJ两个转向钩片锁块与转向钩片配合紧密，不能脱开.a6安装旋转开关7I旋转开关上长槽与转向钩片锁块的方形凸起配合7安装固定块一3尸4固定块安装到套杆上，卡槽位置配合安装附件：零部件明细杆体零部件主体零部件（一）主体零部件（二）换向指示块退刀齿轮定位销轴螺钉.击发F柄销轴齿轮小板零件明细,序号名称数量所属装配1腔内吻合器45M-右手柄1腔内吻合器60M-右手柄组装2腔内吻合器45M-闭合手柄组装1腔内吻合器60M-右手柄组装3腔内吻合器45M-闭合手柄销轴1腔内吻合器45M-闭合手柄组装4腔内吻合器60M-齿条1腔内吻合器60M-右手柄组装5腔内吻合器45M-退刀齿轮1腔内吻合器60M-右手柄组装6腔内吻合器45M-击发手柄销轴1腔内吻合器60M-右手柄组装7腔内吻合器45M-传动齿轮1腔内吻合器60M-右手柄组装8腔内吻合器45M-击发滑块1腔内吻合器60M-右手柄组装9腔内吻合器45M-击发滑块弹片1腔内吻合器60M-右手柄组装10腔内吻合器45M-把手定位销轴1腔内吻合器60M-右手柄组装11腔内吻合器45M-解锁开关1腔内吻合器45M-解锁开关组装12腔内吻合器45M-解锁开关复位弹簧1腔内吻合器60M-右手柄组装13腔内吻合器45M-击发手柄退刀片1腔内吻合器60M-右手柄组装14腔内吻合器45M-齿条弹片1腔内吻合器60M-右手柄组装15腔内吻合器45M-退刀齿轮定位销轴1腔内吻合器60M-右手柄组装16腔内吻合器45M-左手柄1腔内吻合器60M-主体组装17腔内吻合器45M-击发手柄进刀片1腔内吻合器60M-主体组装18腔内吻合器45M-击发滑块销1腔内吻合器60U-主体组装19腔内吻合器45M-击发次数指示器1腔内吻合器60M-主体组装20腔内吻合器45M-击发手柄弹簧2腔内吻合器60M-主体组装21腔内吻合器45M-退刀限位齿轮1腔内吻合器60M-主体组装22腔内吻合器45M-滑键1腔内吻合器60M-主体组装23腔内吻合器45M-滑键轴弹簧1腔内吻合器60U-主体组装24腔内吻合器45M-指示器中轴1腔内吻合器60小主体组装25腔内吻合器45M-击发手柄1腔内吻合器60小主体组装26腔内吻合器45M-齿轮压板1腔内吻合器60M-主体组装27腔内吻合器45M-防锁滑块固定块1腔内吻合器60U-主体组装28开槽盘头螺钉U3X62腔内吻合器60U-主体组装29腔内吻合器60M-钉仓架1腔内吻合器60M-钉仓架焊合30腔内吻合器60M-抵钉座1腔内吻合器60M-操作杆组装31腔内吻合器45M-短套简1腔内吻合器60M-操作杆组装32腔内吻合器45M-转向齿轮销钉1腔内吻合器60M-操作杆组装33腔内吻合器45M-转向运动块2腔内吻合器60M-操作杆组装34腔内吻合器45M-转向钩片1腔内吻合器60M-操作杆组装35腔内吻合器45M-I型刀1腔内吻合器45M-1型刀焊合36腔内吻合器45M-转向齿轮1腔内吻合器60M-操作杆组装37腔内吻合器45M-导向块31腔内吻合器60M-操作杆组装38腔内吻合器45M-转向齿轮回弹弹簧2腔内吻合器60M-操作杆组装39腔内吻合器45M-转向齿轮回弹片2腔内吻合器60M-操作杆组装40腔内吻合器60M-套杆1腔内吻合器60M-操作杆组装41腔内吻合器45M-导向块11腔内吻合器60M-操作杆组装42腔内吻合器45M-导向块21腔内吻合器60M-操作杆组装43腔内吻合器45M-套筒1腔内吻合器60M-操作杆组装44腔内吻合器45M-推杆1腔内吻合器60M-操作杆组装45腔内吻合器45M-转向齿轮卡条1腔内吻合器60M-操作杆组装46腔内吻合器45M-转向齿轮卡条弹簧1腔内吻合器60M-操作杆组装47腔内吻合器45M-连接块1腔内吻合器60M-操作杆组装48腔内吻合器45M-销轴2腔内吻合器60M-操作杆组装49腔内吻合器45M-套筒弹簧1腔内吻合器60M-操作杆组装50腔内吻合器45M-固定块2腔内吻合器60M-附件组装51腔内吻合器45M-旋转开关1腔内吻合器60服附件组装52腔内吻合器45M-强制退刀解锁开关1腔内吻合器60服附件组装53腔内吻合器45M-转向钩片锁块2腔内吻合器60M-附件组装54腔内吻合器45M-旋转开关弹簧1腔内吻合器60,1-附件组装55腔内吻合器45M-左手柄固定块1腔内吻合器60"-附件组装56腔内吻合器45M-换向指示块1腔内吻合器60M-附件组装总计64
