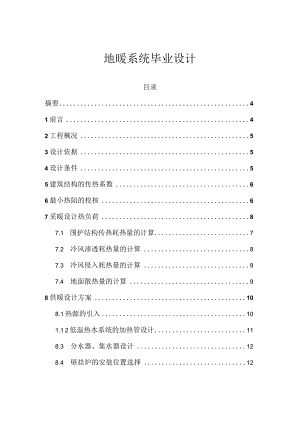

地暖系统毕业设计目录摘要41前言42工程概况53设计依据54设计条件55建筑结构的传热系数66最小热阻的校核67采暖设计热负荷87.1 围护结构传热耗热量的计算77.2 冷风渗透耗热量的计算87.3 冷风侵入耗热量的计算97.4 地面散热量的计算98供暖设计方案108.1热源的引入101.1 2低温热水系统的加热管设计118.3 分水器、集水器设计128.4 壁挂炉的安装位置选择129散热器的选型129.1 散热器的选型原则139.2 散热器的选型计算1310供暖系统的水力计算1410.1供暖管路的水力计算步骤1410.2供暖管路的水力计算内容1411地暖系统的调节控制1912结论16总结与体会16谢辞17参考文献207摘要本设计是针对某市某山庄里的一幢三层别墅进行的供暧系统设计。其中房屋建筑面积222m）供暖面积160m2,其中卫生间为散热器供暖,其余房间为低温热水地面辐射供暖。设计参数：冬季供暖室内温度20,但卫生间22C。总热负荷12KWo设计中的地暖管采用020mm爱康聚丁烯管（PB）,管间距150mm。室内温度控制器选用柯弗耐品牌，散热器选用意莎普金泰格的V1.516和V1.510两种型号的散热器。关键词：供暖系统；低温热水地面辐射；低温散热器AbstractThisprojectisthedesignoftheheatingsystemforab1.ockofvi1.1.adomwithtota1.areaof222m2andheatingareaof160m2inYu1.ongMountainVi1.1.a.Theradiatorheatingisdesignedfor1.avatoryandthe1.owtemperaturehotwaterf1.oorradiantheatingisfortherest.Theindoordesigningparametersis20except1.avatorywith22andthetota1.heating1.oadis12KWinwinter.Outerdiameteroftwentymi1.1.imeterofAiKangbrandwiththetubepitchofonehundredandfiftymi1.1.imeterisse1.ected.Insta1.1.theroom-temperatureset-upcontro1.1.erofokonoffbrandineachroom.TypeofV1.510andV1.516radiatorofIrsapbrandarese1.ected.Keywords:heatingsystem;1.owtemperaturehotwaterf1.oorradiant;1.owtemperatureradiator1前言地面辐射采暖（简称地暖）是一种利用建筑物内部地面进行采暖的系统。它以整个地面作为散热面，均匀地向室内辐射热量，相对于其他采暖方式（空调、暖气片、壁炉等）具有热感舒适、热量均衡稳定、节能、免维修等特点，是一种极为理想的供暖方式。广泛应用于别墅、住宅、宾馆大堂、游泳池馆等场所，尤其别墅和住宅使用更为普遍。目前在我国随着塑料高科技工业的飞速发展以及人们对供暖舒适性要求的不断提高，使低温热水地板辐射采暖技术在我国推广使用0并且地暖比空调节能,打个比方：空调是用电制热，地暖是用燃气，1度电产生860大卡热量，1方气产生9200大卡热量，也就是10度电所产生的热量和1方气产生的热量相当，通过准确计算，同样的制热量，地暖系统比空调系统的运行费用节约35%。这就为资源紧缺的中国省下了很大一笔能源财富。2工程概况该幢三层别墅位于某市山庄，总建筑面积为222广，建筑高度IOm,一共有三层。本次设计主要完成了别墅的低温热水地面辐射供暖系统和卫浴散热器的设计。3设计依据1、用户提供的平面布置图、经现场测量的图纸标记和客户要求。2、采暖通风与空气调节设计规范（GB50019-2003）3、地面辐射供暖技术规程（JGJI42-2004）4、建筑地面工程施工及验收规范（GB50209）4设计条件1、采暖室外计算参数（某）供暖室外计算（干球）温度2冬季室外相对湿度80%冬季室外风速0.9ms冬季最低日平均温度7.2、采暖室内计算参数地暖的供回水温度：56C/48C散热器的供回水温度：56C/48C室内温度：卫生间22C,餐厅、卧室、阳光书房、起居室、衣帽间、楼梯间、女儿房20C。3、建筑土建资料墙体：平面建筑见平面图，外墙是内表面抹20mm厚的石灰砂浆的24砖墙K=2.08,内墙为12墙，外墙外表面贴砖厚8mm,内墙双面抹20mm厚的石灰砂浆。201卧室和301阳光书房分别有一面玻璃幕墙，K=1.57o:外门是双扇双层实体木制外门K=2.33,厚3cm,餐厅、主卧分别都有两扇双层推拉玻璃门K=2.91而阳光书房有一扇单层推拉玻璃门K=6.4,其余都是单层木门K=3.5,门的高度都为1.9米，宽度见具体的建筑平面图。顶棚：保温屋面，防水层加小豆石，水泥砂浆找平层，保温层，隔气层，承重层，内粉刷，保温材料为沥青膨胀珍珠岩，传热系数K=0.93w2.,热惰性指标D=1.53。窗子：单层彩色铝合金，钢化玻璃K=6.4,大窗子的高度为2.2米，窗台离地面高度为20cm,中窗子的高度为1.7米，窗台离地面高度为70cm,厕所里的窗子高度为1米，窗台离地面的高度为1.8米，宽度见平面图。5建筑结构的传热系数建筑体砖墙的导热系数为1.=0.8C,外墙外表面贴砖的导热系数为=0.93u/?-,墙体内表面抹石灰砂浆的导热系数/1.=0.87w"C,顶棚的导热系数为1.=O.93vmC,热惰性指标。=1.53。表5T内表面换热系数和换热阻值围护结构内表面特征anW(m2-V)kca1.(m2h-V)RnW(m2V)kca1.(m2)墙、地面、表面平整或有肋状突出物的顶棚，当hsO.3时8.7(7.5)0.115(0.133)有肋状突出物的顶棚，当hs<0.3时7.6(6.5)0.132(0.154)注：表中h肋高(m):s一肋间净距(m)。6最小热阻的校核首先确定围护结构的热惰性D值。0.24J2tx1050x1800u0.810.02/2乃x1050x1700u0S7"(8?V86400+087864000.008>2×1050×1800×0.93+0.93V86400=3.13+0.24+0.01=3.38根据热惰性指标D值(表6-1)知该外墙属于山型。围护结构的冬季室外计算温度几小1.=03+0.7fEn=03X2+0.7X(-1.1)=-0.17确定围护结构的最小传热热阻：mV/w（6-2）式中：R°min一一围护结构的最小传热阻（"'t/W）；tn冬季室内计算温度（C）O一一冬季围护结构室外计算温度（C）。一一围护结构温差修正系数，按表6-2采用Aty冬季室内计算温度与围护结构内表面温度的允许温差（C）,按表6-3采用，此处取6。CRn-围护结构内表面换热阻时/W）,按表5-1采用7采暖设计热负荷地暖系统的功能就在于弥补建筑物热量损失，维持房间温度，提供舒适、温暖的环境。要使地暖系统实现这一功能，就必须准确了解建筑物的热量损失。建筑物热量损失即建筑耗热量是指建筑物围护结构的传热量和空气渗透热损失。查文献可知建筑物耗热量按式7-1计算：Q=Qi+Q2-Q3（7-1）式中：Q-建筑物单位面积耗热量。WQ/-单位建筑面积通过围护结构的耗热量。WQ2-单位建筑面积的空气渗透热量。Wm2Q3-单位建筑面积的建筑物内部得热量。（包括炊事，照明，家电和人体散热等）但人体散热量、炊事和照明热量（统称为自由热），一般散发量不大，且不稳定，通常可不计。7.1 围护结构传热耗热量的计算通过围护结构的温差传热量用下式计算：(7-2)Q；=KFQDaW式中Q通过供暖房间某一面维护物的温差传热量(基本传热量)W；K该面围护物的传热系数，W(m2)；F该面围护物的散热面积，m2；tn室内空气计算温度，；t,w室外供暖计算温度，;。一一温差修正系数。当围护物是贴土的非保温地面(组成地面的各层材料导热系数都大于1.16W(m0C)时，需要对地面划分地带，划分时要与建筑的维护结构平行相距2m,划分三个地带后余下的部分均按第四地带计算，其中第一地带靠近墙角的地面积需要计算两次。7.2 冷风渗透耗热量的计算对多层建筑，可通过计算不同朝向的门、窗缝隙长度以及从每米长缝隙渗入的冷空气量，确定其冷风渗透耗热量。这种方法称为缝隙法。对不同类型的门、窗，在不同风速下每米长缝隙渗入的空气量1.,可采用表7-2的实验数据。在计算不同朝向的冷风渗透空气量时.，引进一个渗透空气量的朝向修正系数no即公式7-3：V=1.1.n(7-3)式中1.每米门、窗缝隙渗入室内的空气量，按当地冬季室外平均风速，采用表7-2中的数据，m3mhI门、窗缝隙的计算长度，m；一一渗透空气量的朝向修正系数。表7-2每米门、窗缝隙渗入的空气量&nimhw门窗类型冬季室外平均风速(ms)123456单层木窗1.02.03.14.35.56.7双层木窗0.71.42.23.03.94.7单层钢窗0.61.52.63.95.26.7双层钢窗0.41.11.82.73.64.7推拉铝窗0.20.51.01.62.32.9平开铝窗0.00.10.30.40.60.8注：1.每米外门缝隙渗入的空气量，为表中同类型外窗的两倍。2.当有密封条时，表中的数据可以乘以0.5-0.6的系数。7. 3冷风侵入耗热量的计算在冬季受风压和热压的作用下，冷空气由开启的外门侵入室内。把这部分空气加热到室内空气的温度所消耗的热量称为冷风侵入耗热量。冷风侵入耗热量，同样可以用式7-5计算：Q；=O.278/c*T：）W（7-5）式中V流入的冷空气量；Pw供暖室外计算温度下的空气密度，kgi3CP冷空气的定压比热，C=IKJ/Kg0.287一一单位换算系数，1.KJh=0.287W表7-3外门附加率N值外门布置状况附加率一道门65n%两道门（有门斗）80n%三道门（有两个门斗）60n%公共建筑和生产厂房的主要出入口500n%注：n-建筑物的楼层数。由于流入的冷空气两V不易确定，根据经验总结，冷风侵入耗热量可采用外门基本耗热量乘以表7-3中的百分数的简便方法来确定，亦即7-6（1：Qt=NQjW（7-6）式中外门的基本耗热量,w；N考虑冷风侵入的外门附加率,按表7-3采用。一楼的客厅的外门冷风侵入耗热量的计算：可按开启时间不长的一道门考虑。外门冷风侵入耗热量为外门基本耗热量乘65n%(见表7-3)o03=NQ.j.m=0.65X1X1.2X1.9X2.33X(
