计算机外部接口.pptx

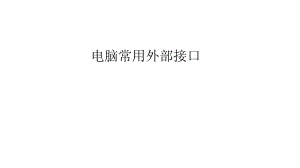

电脑常用外部接口目录 1,电源接口 2,键鼠接口 3,串口 4,并口 5,USB接口 6,显示器接口 7,网线接口 8,音频接口电源接口三芯电源线用于电饭煲,微波炉,电脑主机,显示器,投影仪等键鼠接口 PS/21981年IBM推出了IBM PC/XT键盘及其接口标准1987年IBM又推出了PS/2键盘接口标准热拔插有可能损坏接错有可能不工作或者其他问题紫色为PS/2键盘口绿色为PS/2鼠标口紫绿双色口可以连接PS/2键盘或者PS/2鼠标串行接口又称串口或者com串口的出现是在1980年前后,不支持热拔插,传输速率较低九针目前串口多用于工控和测量设备以及部分通信设备中例如LED屏通信并行接口并行接口仍主要用于打印机和绘图仪，其他方面只有的少量设备应用，这种接口一般被称为打印接口或LPT接口 .USBUSB版本理论最大传输速率速率称号最大输出电流推出时间USB1.01.5Mbps(192KB/s)低速(Low-Speed)5V/500mA1996年1月USB1.112Mbps(1.5MB/s)全速(Full-Speed)5V/500mA1998年9月USB2.0480Mbps(60MB/s)高速(High-Speed)5V/500mA2000年4月USB3.05Gbps(500MB/s)超高速(Super-Speed)5V/900mA2008年11月 / 2013年12月USB 3.110Gbps(1280MB/s)超高速+(Super-speed+)20V/5A2013年12月USB，是英文UniversalSerialBus（通用串行总线）的缩写USB传输速度快，使用方便，支持热插拔，连接灵活，独立供电等优点可以连接鼠标、键盘、打印机、扫描仪、摄像头、充电器、闪存盘、MP3机、手机、数码相机、移动硬盘、外置光驱、USB网卡、等外部设备按照传输标准分为1.0 1.1 2.0 3.0 3.1标准USB 1.0/1.1/2.0一般为白色/黑色USB3.0蓝色 Usb 2.0接口外形分类 USB Type A(type :泰普) USB Type B USB Type C Mini USB Micro USB(Micro:麦克柔)USB 3.0/3.1 接口外形分类type atype btype cminimicro网线接口 计算机网络的RJ45是标准8位模块化接口的俗称 信息模块或RJ45连插头与双绞线端接有T568A或T568B两种结构简称A表B表,一般采用T568B标准 在T568A中，与之相连的8根线分别定义为： 白绿、绿；白橙、蓝；白蓝、橙；白棕、棕。 在T568B中，与之相连的8根线分别定义为： 白橙、橙；白绿、蓝；白蓝、绿；白棕、棕显示器接口VGAVideo Graphics ArrayDVIDigital Visual InterfaceHDMIHigh Definition Multimedia InterfaceDp Display PortVGA模拟信号15针接口DVI传输数字型号,分为DVI-I和DVI-D新设备多为DVI-I,老设备多为dvi-dDVI-I接接口口为:24+5双通道,DVI-I除了可以传输数字信号外，还有单独的4根信号线传输模拟信号，DVI-I接口可以通过简单的转换器兼容普通的VGA接口DVI-D接接口口为:24+1双通道,DVI-D显卡传输的是纯数字信号，一般的液晶显示器上的DVI接口都属于DVI-D标准还有18+1和18+5的DVI 接口属于1.0标准,为单通道,现不常用HDMIHDMI是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号19针标准HDMI接口，宽约15MM, 高约5MMMini HDMI接口，宽约10.5MM, 高约2.5MMMicro HDMI接口，宽约6MM, 高约2.3MMHDMI收费,带有HDMI的设备需要交纳费用DP接口DisplayPort 20针接口也是一种高清数字显示接口标准,也允许音频与视频信号共用一条线缆传输,四条主传输通道+一条辅助通道DP接口免费,带有DP接口设备无需交纳专利费标准DP和mimi dpThunderbolt雷电口采用了专用接口。是苹果与英特尔（Intel）的合作产物。该接口的物理外观和原有Mini DP接口相同,兼容Mini DP接口的显示设备音频接口使用3.5mm插头1,中置/低音音频输出（桔黄色）接口2,后置音频输出（黑色）接口（支持 4 , 6 或者 8 信道音频）3,音频输出（灰色）接口（支持 8 信道音频）4,音频输入（浅蓝色）接口（连接至磁带播放 器或其他音频来源）5,耳机/音频输出（浅绿色）接口6,麦克风（粉色）接口
