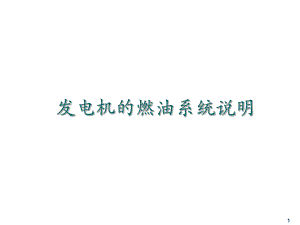

柴油发电机燃油系统说明.ppt
1231、日用油箱：通常日用油箱的容积为1000L日用油箱照片日用油箱照片52、液位计l目试液位计 标准配置,便于值班人员日常巡检 l四段式浮球液位计 用于给日用油箱的加油控制,准确性好，经济适用 l磁翻版式液位计 用于油路的监控功能, 性价比高6液位计照片液位计照片73、埋地油管、油槽 其目的是为机组储存大量的燃油。大储油箱一般要安装在室外方便加油的地方，而且应便于清洁和检查，不应暴露在冬天会结冰的地方，因为油会因为黏度增加而流速减慢。油箱可安放在地面上或地下。 84、油水分离器 作用：油水分离器就是将油和水分离开来的仪器，原理主要是根据水和燃油的密度差，利用重力沉降原理去除杂质和水份的分离器 选型：根据发电机组流量选型95、进回油软管 作用：避免机组震动损坏油管106、油沟 作用：避免机组震动损坏油管117、其它辅助另料电磁阀流量计球阀无缝钢管阻火透气帽121、由机底油箱直接供应； 机底油箱:发电机机组可以选配原厂提供的机底油箱，容量为满载 8小时；此时不需附加额外的燃油管路、沟道及输送泵，就能与机组很好的配合使用。可以通过手泵或电动装置、人工、电动的或自动的向机底油箱补油。若选购原厂配套的自动补油系统（附带高低油位报警），可令系统更为完善。 科勒KH、KZ、KD、KM、KV系列发电机组都是自带底座油箱142、来自机房内的日用油箱进行供油153、带中间日用油箱的储油罐供油系统16一一、6.1.11储溹设施的设置应符合下列规定：1当燃油来源及运输不便时，宜在建筑物主体外设置4064h耗油量的储油设施；2机房内应设置储油间，其总储存量不应超过8.0h的燃油量，并应采取相应的防火措施；3日用燃油箱宜高位布置，出油1：3宜高于柴油机的高压射油泵；4卸油泵 和供油泵可共用，应装设电动和手动各一台，其容量应按最大卸油量或供油量确定。二、4.1.3.3 机房内应设置储油间，其总储存量不应超过 8.00h 的需要量，且储油间应采用防火墙与发电机间隔开；当必须在防火墙上开门时，应设置能自动关闭的甲级防火门； 4.1.12 设置在建筑物内的锅炉、柴油发电机，其燃料供给管道应符合下列规定： 4.1.12.1 应在进入建筑物前和设备间内设置自动和手动切断阀； 4.1.12.2 储油间的油箱应密闭，且应设置通向室外的通气管，通气管应设置带阻火器 的呼吸阀。油箱的下部应设置防止油品流散的设施。 4.1.12.3 燃料供给管道的敷设应符合现行国家标准城镇燃气设计规范GB50028 的 规定。
