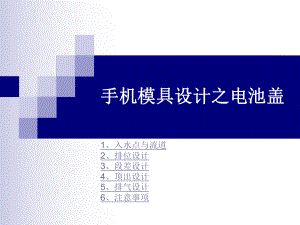

手机模具设计之电池盖.ppt
手机模具设计之电池盖手机模具设计之电池盖1、入水点与流道2、排位设计3、段差设计4、顶出设计5、排气设计6、注意事项手机模具设计之电池盖手机模具设计之电池盖模号：R80551、入水点与流道产品模仁横流道45唧嘴流道单边0.51顶端大小为33.5PL梅花头作用是藏冷料和倒扣,防止水口粘前模.8mm左右4x14.5A-A4A 0.8mm B 0.5-1.2mm C 30-60 D 1mm E 1.8-2.5 F 1mm G =d模号：R8082手机模具设计之电池盖手机模具设计之电池盖1、入水点与流道入水位请参与每套的打合图AA不小于0.65mm手机模具设计之手机模具设计之电池盖电池盖2、入水点设计当蕉形入水无法从骨位进胶,直接搭产品底面时,应做水口避空,同时应注意跟弧.如下图所示.做水口避空时要跟弧,如下图正确模号：R8462模号：R8549手机模具设计之手机模具设计之电池盖电池盖1、入水点与流道eeAA单边1-1.5模仁底BBB-BdaBBd=a+0.30.5mm此排位适用在产品需两端进胶,不能采用大水口模胚时.手机模具设计之手机模具设计之电池盖电池盖1、入水点与流道手机模具设计之手机模具设计之电池盖电池盖C-CCC梅花头冷料井，防止水口顶出时弹动不平衡模号：R8254手机模具设计之手机模具设计之电池盖电池盖2、排位设计下图为电池盖常用的库存标准模仁料，在设计时应尽量采用。当实际排位需要改动时应保证各项技术要求。螺丝与防水圈的边缘距离必需3避免加工误差而导致漏水。排位胶位尺寸范围:A=4555 B=80-90对应模胚:DCI2535 A60 B90 中托司 162支B240 DCI2740 A60 B90 中托司 162支B280 CI2535 A60 B90 中托司 162支B240 CI2740 A60 B90 中托司 162支B280模仁材料的选取应参照打合资料进行选取。手机模具设计之手机模具设计之电池盖电池盖2、排位设计下图为电池盖常用的排位方式之一，产品竖直排位。设计时候需要注意如下几点：模号：R85601：当使用大水口模胚，入水方式为蕉形入水时，应注意产品边缘到模仁边缘的尺寸A 18，以保证蕉形入水的设计和顶出；20B402：当使用细水口模胚，进胶点在产品的表面，且产品长度方向尺寸较大时，产品可以向模具中心偏移，尺寸A 10 ；20B40。手机模具设计之手机模具设计之电池盖电池盖2、排位设计下图为电池盖常用的排位方式之一，产品横向排位。设计时候需要注意如下几点：模号：R84371：当使用大水口模胚，入水方式为蕉形入水时，应注意产品边缘到模仁边缘的尺寸A 18，以保证蕉形入水的设计和顶出；20B402：当使用细水口模胚，进胶点在产品的表面，且产品宽度方向尺寸较大时，产品可以向模具中心偏移，尺寸A 10 ；20B40。模号：R8432手机模具设计之手机模具设计之电池盖电池盖3、PL与段差设计产品热熔柱孔应尽量留在前模，防止装饰件电渡后热熔柱电镀覆盖层在底部形成R角影响装配。红色线为PL线为了不影响外观和出模时产品粘前模，故电池盖端面的PL应出在前后模。其中后模占大部分。产品模仁前模面不能拔模，以免配合间隙过大而影响外观模号：R8188手机模具设计之手机模具设计之电池盖电池盖3、PL与段差设计红色线为PL线模仁产品当产品扣位有高低差,无法平直拉PL面时,可按此图类型做枕位.手机模具设计之手机模具设计之电池盖电池盖3、PL与段差设计此处蓝色面为R角过渡，如果分在前模就会产生倒勾，且不能反拔模至前模。故此类产品R角过渡处需直接从边界面拉PL面。红色线为PL线DDD-D段差0.03mm当客户允许的条件下，后模可以减胶0.03mm，做后模段差如下图所示此面不做出模斜度模号：R8154手机模具设计之手机模具设计之电池盖电池盖3、PL与段差设计此处蓝色面为R角过渡，如果无法分前模，故可以使用左图方式拉PL面。红色线为PL线手机模具设计之手机模具设计之电池盖电池盖3、PL与段差设计红色面为弧面,在设计时应注意PL面的制作,不能直接从边缘直接拉平直的PL面.应该沿弧面延伸一段自由曲面出来后再做平直分型面.模号：R8139正确延伸弧面直面35mm错误直接从产品边缘拉平直的PL面,会在产品边缘出现弧面与直面的转折边,制模时很难控制,容易跑披锋影响产品外观.且后期改模困难.模号：R8254手机模具设计之手机模具设计之电池盖电池盖4、顶出设计之流道顶出顶针点胶口流道顶出设计顶针45顶针蕉形流道下的顶针应保证流道顶出平衡避免因顶出不平衡而造成流道过度变形或断裂.同时为了防止弹胶,冷料井下的顶针需要做拉胶处理.(如右图所示)手机模具设计之手机模具设计之电池盖电池盖4、顶出设计之斜顶设计当卡勾底面与产品底面之间的距离A小于3mm时,为了保证斜顶的强度,斜顶需要起两级靠破台阶.(如右图所示)A红色线为斜顶拆线模号：R8549EEE-E斜顶的此侧面在模具上与产品侧面相平，可做相应的减胶，保证模具尺寸为一位小数。注意事项：在设计时，斜顶靠破台阶在模具上的位置尺寸需要保证为整数，方便加工和测数。斜顶长宽尺寸B、C应根据实际情况设定，一般为36mmBC模号：R8549为了保证产品出模顺利，斜顶两侧的包紧面的出模斜度要尽量做大，避免卡勾变形。同时应注意在强度允许的条件下，斜顶尽量不要包胶位。避免产品变形和简化模具的加工。手机模具设计之手机模具设计之电池盖电池盖4、顶出设计之斜顶设计手机模具设计之手机模具设计之电池盖电池盖4、顶出设计之斜顶设计当卡勾底面与产品底面之间的距离A较大时,斜顶起一级靠破台阶.(如右图所示)FFF-FA手机模具设计之手机模具设计之电池盖电池盖4、顶出设计之斜顶设计模号：R8166A靠破台阶靠破宽度为：1.53mm当卡勾底面与产品底面之间的距离小于3mm,且斜顶宽度尺寸A大于斜顶座的设计标准时，可采用此类型的结构设计斜顶。此侧面需做出模斜度23直身面35mm手机模具设计之手机模具设计之电池盖电池盖4、顶出设计之斜顶设计当斜顶托胶顶出时应注意，斜顶托胶侧面不能跟弧，斜顶两侧面应偏移0.1mm,在两点之间拉直线。以保证制模简单和产品的质量。红色线为为圆弧面此面不能是跟弧面应做成直面或斜面0.1mm0.1mm手机模具设计之手机模具设计之电池盖电池盖4、顶出设计之顶针排位模号：8549电池盖一般情况下都是斜顶较多故不用下太多顶针.但为了防止产品顶出时往没有斜顶的一边跑动,必须在无斜顶一边下顶针.顶针斜顶手机模具设计之手机模具设计之电池盖电池盖5、排气设计模号：R8079当产品的肉厚小于0.9mm时;或者产品采用一点进胶，进胶点与流动末端相隔较远时；在产品流动的末端后模应加排气镶件。排气镶件应尽量选用库存标准件。2.5mm进胶点排气镶件手机模具设计之手机模具设计之电池盖电池盖5、排气设计模号：R8254当产品采用两端进胶时，会在产品中央产生结合线，影响外观和产品强度。故需在产品中间后模处加排气镶件。排气镶件应尽量选用库存标准件。进胶点进胶点排气镶件手机模具设计之手机模具设计之电池盖电池盖5、排气设计模号：R8589当产品PL面为平面时，必需在前模上做排气槽。当前模有枕位时可适当避开。GGG-G此颜色面为排气槽排气槽产品胶位边缘手机模具设计之手机模具设计之电池盖电池盖5、注意事项后模前模枕位的制作。当枕位的宽度较小时，后模留810mm的封胶位，而前模为了方便加工故直接开通。810后模枕位前模枕位槽手机模具设计之手机模具设计之电池盖电池盖5、注意事项因为电池盖基本都为一模两穴，卡勾斜顶较。为了顶针板回程够力，不出现卡死现象。电池盖一模两穴的模具都需要用六只弹弓回位。具体如下图所示。其中中间两只弹弓为25。弹弓排位要尽量平衡。30弹弓30弹弓30弹弓25弹弓
