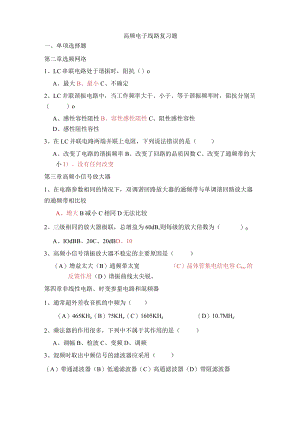

高频电子线路期末总复习题.docx

高频电子线路复习题一、单项选择题第二章选频网络1、LC串联电路处于谐振时，阻抗（）oA、最大B、最小C、不确定2、LC并联谐振电路中，当工作频率大于、小于、等于谐振频率时，阻抗分别呈（）oA、感性容性阻性B、容性感性阻性C、阻性感性容性D、感性阻性容性3、在LC并联电路两端并联上电阻，下列说法错误的是（）A、改变了电路的谐振频率B、改变了回路的品质因数C、改变了通频带的大小I）、没有任何改变第三章高频小信号放大器1、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较A、增大B减小C相同D无法比较2、三级相同的放大器级联，总增益为60dB,则每级的放大倍数为（）0A、IOdBB、20C、20dBD、103、高频小信号谐振放大器不稳定的主要原因是（）（A）增益太大（B）通频带太宽（C）晶体管集电结电容Cb,c的反馈作用（D）谐振曲线太尖锐。第四章非线性电路、时变参量电路和混频器1、通常超外差收音机的中频为（）（A）465KHz（B）75KHz（C）1605KHz（D）10.7MHz2、乘法器的作用很多，下列中不属于其作用的是（）A、调幅B、检波C、变频D、调频3、混频时取出中频信号的滤波器应采用（）（A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器4、频谱线性搬移电路的关键部件是()(A)相加器(B)乘法器(C)倍频器(D)减法器5、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是(A、z=b+bw+b w2+b u3O 123D、z=b 336、我国调频收音机的中频为(A) 465KHz (B) 455KHz 第五章高频功率放大器B、z=b+b+b 3 C、z=b u2 O 132)(C) 75KHz (D) 10.7MHz1、常用集电极电流流通角。的大小来划分功放的工作类别，丙类功放()0(说明：。为半导通角)(A)=180。(B)9Oo<<180o(C)=90。(D)<902、谐振功率放大器与调谐放大器的区别是()A、前者比后者电源电压高B、前者比后者失真小C、谐振功率放大器工作在丙类，调谐放大器工作在甲类D、谐振功率放大器输入信号小，调谐放大器输入信号大3、已知某高频功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明功放管进入了A欠压状态B过压状态C仍在临界状态4、为了有效地实现集电极调幅，调制器必须工作在哪种工作状态()A、临界B、欠压C、过压5、根据高功放的负载特性，由于RL减小，当高功放从临界状态向欠压区变化时()(A)输出功率和集电极效率均减小。(B)输出功率减小，集电极效率增大。(C)输出功率增大，集电极效率减小。(D)输出功率和集电极效率均增大。6、高频功率放大器一般工作在丙类工作状态，它的效率()(A)约为50%(B)约为78%(C)大于50%,小于78%(D)大于78%7、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC增大时，放大器的工作状态为（）（A）临界状态（B）欠压状态（C）过压状态（D）甲类状态第六章正弦波振荡器1、若要产生稳定的正弦波振荡，要求反馈型振荡器必须满足（）（A）平衡条件（B）起振条件和平衡条件（C）相位条件和幅度条件（D）起振条件、平衡条件和稳定条件2、满足三端式振荡器相位条件的晶体管各电极连接原则是（）（A）“射”同“基”反（B）“射”反“基”同（C）“集”同“基”反（D）“基”同“集”反3、电容三点式与电感三点式振荡器相比，其主要优点是（）o（A）电路简单且易起振（B）输出波形好（C）改变频率不影响反馈系数（D）工作频率比较低4、石英晶体振荡器的主要优点是（）A、容易起振B、振幅稳定C、频率稳定度高D、减小谐波分量5、在常用的反馈型LC振荡器中振荡波形好且最稳定的电路是（）（A）变压器耦合反馈型振荡电路（B）电容三点式振荡电路（C）电感三点式振荡电路（D）西勒振荡电路6、对于三端式振荡器，三极管各电极间接电抗元件X（电容或电感），C、E电极间接电抗元件XbB、E电极间接X2,、C、B电极间接X3,满足振荡的原则是（）A、Xl与X2性质相同，XI、X2与X3性质相反B、Xl与X3性质相同，XI、X3与X2性质相反C、X2与X3性质相同，X2、X3与Xl性质相反D、Xl与X2、X3性质均相同7、为使振荡器输出稳幅正弦信号，环路增益T（j）应为（）。（A）T（j）=1（B）T（j）>1（C）T（j）<1（D）T（j）=0二、填空题第一章绪论1、所谓调制，就是用待传输的去改变的某一参数的过程。其中连续波调制分为有、O2、可用于电视、调频广播的甚高频无线电波的主要传播方式是依靠和传播的。3、为了将接收的高频信号转变为中频信号,是超外差接收机的关键部件。第二章选频网络1、LC回路并联谐振时，电容上的电流为总电流的倍，且相位（填:超前或滞后）总电流90度；2、并联谐振电路在处于谐振状态时，阻抗，呈:性，而越失谐，阻抗越L其阻抗幅角范围是?信号源及负载对谐振回路的影响是O3、简单串联谐振回路又称为谐振回路，若已知谐振回路空载品质因素为解酬熬”信梦里压振幅为，则谐振时回路中的电流/°=,回路选择性4、LC并联谐振向路海带宽旨°?与fo俞Q的表达式是5、LC串联谐振回路Q值越小；曲线第三章高频小信号放大器1、在高频小信号放大器中，多用作为负载，其作用主要有。2、高频小信号放大器通频带BW0.7的定义是03、高频放大器按负载形式可分为放大器和放大器。4、放大器的噪声系数NF是指：，理想的噪声系数NF=,般情况NFo5、矩形系数是表征放大器好坏的一个物理量。6、晶体管的截止频率f是指当短路电流放大倍数下降到低频短路电流放大7、消除晶体管y的反馈作用的方法有和O其中失配法常用的电路形式是O第四章非线性电路、时变参量电路和混频器1、非线性电路的特点是：具有作用、不适用原理、信号小和工作状态适当可近似按分析。2、对线性电路的基本要求是：在输出信号中（）o3、非线性系统的主要特点是输出信号中除包含输入信号频率外，还会产生O第五章高频功率放大器1、减少高频功放晶体管PC的方法是：减少集电极电流的和在集电极电流流通时最小；2、丙类功放基极偏置电压VBB应保证晶体管工作在区。3、谐振功率放大器工作于丙类，电流波形出现凹坑，为使其退出凹坑，可调整的参数有哪四个、,它们的变化趋势为（增大或减小）、4、调试高频功放，可以利用VC值达到和ICO值达到来指示放大器的调谐状态。最大、最小5、丙类功放的基极、集电极和发射极电流均为电流。6、谐振功率放大器中，LC谐振回路既起到（）又起到（）作用。第六章正弦波振荡器1、三点振荡器的类型有（）反馈型和（）反馈型；2、LC反馈型三端式振荡电路的相位平衡条件的判断原则是振荡器幅度稳定的条件是，相位稳定的条件是。3、石英晶体谐振器，其品质因素Q值,石英晶体谐振器组成的滤波器性能,阻带哀减特性,工作频率稳定度，（）调谐。三、判断题。第一章1、现在的接收机一般都为直接放大式接收机。（）2、高频电子线路主要讲解的是怎么传输电磁波。（）第二章1、耦合回路的选择性好于单调谐回路谐振放大器，但是调节麻烦。（）2、选频网络的选择性的好坏跟品质因数有关。（）第三章1、高频小信号放大器的分析方法是折线分析法。（）2、高频小信号放大器的增益与频率无关。（）第四章1、三极管混频器的时变偏置Eb（t）和时变跨导gm都是本振信号频率3L的周期函数。（）2、非线性电路有时也可以当做线性线路进行分析。（）第五章1、高频功率放大器的分析方法是Y参数等效电路分析法。（）2、高频功率放大器与高频小信号放大器的性能指标一样。（）第六章1、在串联型石英晶体振荡电路中，石英谐振器可以等效为电感。（）2、负阻振荡器的原理和正反馈振荡器的原理是一样的。（）四、简答与作图题第一章绪论1、以下是AM发射机和超外差接收机的原理框图。1）根据其工作原理分别填写整机框图中的各单元名称。2）说明abj,k等处是什么信号。第二章高频小信号放大器1、如图所示高频小信号调谐放大器，问：(I)LC回路应调谐在什么频率上？(2)负载回路采用电感抽头接入的作用是什么？(3)电容Cl、C2的作用分别是什么？(4)接入电阻R4的目的是什么？五、计算题1、对于收音机的中频放大器，其中心频率f0=465kHz,通频带Bwo.7=8kHz,回路电容C=2(X)pF,试计算回路电感和有载品质因数QL值。若电感线圈的Qo=IO0,问在回路上应并联多大的电阻才能满足要求？2、给定并联谐振回路的5MHz,C=50pFf通频带2%=150KHz,试求电感L,品质因素与；又若把2寸。.7加宽为3(X)K"z,应在回路两端再并联一个阻值为多大的电阻？3、下图是并联谐振回路。已知：f0=10MHz,Q=100,Rs=12k,RL=Ik,C=40pF,匝比nl=N13N23=1.3,n2=N13N45=40试求：试画出等效电路；计算谐振回路的有载谐振电阻RP、有载品质因数QL和通频带BW0.7o5、电路如图，参数如下：fo=30MHz,C=20pF,L13的Qo=60,N2=6,N23=4,N45=3。R=IOk,Rg=2.5k,Rl=830,Cg=9PF,CL=12pFo求L以、Qlo第三章1、单调谐放大电路如图所示，已知：前后管子参数相同，gi-l.lms、Cie=25pF、goe=0.1lms>Coe=6pF>Iyrel=0、IyfeI=80ms,N匝，N93=2E,回路电容C=12pF,放大器工作频率fo=20MHzo图中CbiCb2,CE为高频旁路电容。求：1）画出该放大器的交流通路图。（要求标出线圈抽头序号）2）忽略回路空载损耗，求满足阻抗匹配时的接入系数pl>p23）求回路线圈的电感量L=?4）单级谐振电压增益Auo5）单调谐放大器的通频带宽度Bwor第五章1、某谐振功率放大器，当Vcc=24v,电压利用系数=0.9,负载谐振阻抗Rp=160,管子饱和压降Vces=2.4v,输入激励电压振幅值Vbn=6v,求：(1)集电极回路输出电压振幅值Vcm,集电极电流振幅值IcmL输出功率PO。试说明该放大器工作在何种工作状态？当激励电压Vbm增加时，放大器过渡到何种工作状态？2、某一晶体管谐振功率放大器，已知L=24VJco=250m",=5",电压利用系数&=1,求a、匕、,、%？3、一谐振功放的输出功率Po=5W,Ec=24Vo(1)当集电极效率=60%时,求其集电极功耗PC和集电极电流直流分量Ico；(2)若保持Po不变,将n提高到80%,问此时Pc为多少？Af一ji.第八早1、某振荡电路如图所示，已知Cl=C2=1000PF,C3=200PF,L=0.5H,1）画出交流等效电路。2）回答能否振荡？3）写出电路名称？4）求振荡频率。5）求反馈系数。得分评卷人一、填空题(每空1分，共30分)
