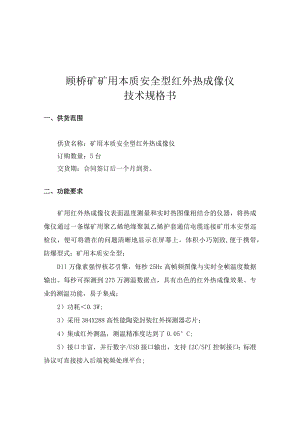

顾桥矿矿用本质安全型红外热成像仪技术规格书.docx

顾桥矿矿用本质安全型红外热成像仪技术规格书一、供货范围供货名称：矿用本质安全型红外热成像仪订购数量：5台交货期：合同签订后一个月到货。二、功能要求矿用红外热成像仪表面温度测量和实时热图像相结合的仪器，将热成像仪通过一条煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆连接矿用本安型巡检仪，便可将潜在的问题清晰地显示在屏幕上。体积小巧别致,便于携带，防爆型式：矿用本质安全型；Dll万像素强悍核芯引擎，每秒25Hz高帧频图像与实时全帧温度数据输出。每秒可探测到275万测温数据点，具有出色的红外热成像效果、专业的测温功能，易于集成；2）功耗0.3W;3）采用384X288高性能陶瓷封装红外探测器芯片；4）集成红外测温，测温精准度达到了0.05°C;5）接口丰富，并行数字/USB接口输出，支持I2C/SPI控制接口；标准协议可直接接入后端视频处理平台;三、主要技术指标1）镜头：13mm合金楮单晶镜头；2）分辨率:384*288；3）视场角：28°；4）像元尺寸：17um；5）响应波段：8um14um;6）调焦方式：手动；7）MRTD：500mK;8）测温范围：-20+400；9）精度：±2或量程的±2%（取最大值）；10）调色板：4；11）测温参数修正：温度修正、反射温度、环境温度、辐射率可调（0.01l.00）、距离可调、相对湿度可调；12）图像模式：全红外、全可见光；测温统计：支持最大值/最小值/中心温度显示，支持点、线、区域分析统计，报表功能。并进行热图存储、编辑、查询和回放；13）供电采用单节7556733.7V2000mAh锦酸锂离子电池，串联双重化保护电路后浇封成一体。14）能至少保持存储99个测点数据，并能重调或清除数据点；15）具有温度最大值、最小值测量及显示功能；16）能正常开闭激光和背景光；17）支持拍照、录像功能，具有USB数据传输功能，支持外部SD卡进行扩容；18）探头电压4.2V、探头工作电流W90mA、探头传输信号USBOTG、探头传输速率480Mbps、探头传输距离01m、探头测量温度W-20400;19）可关联设备矿用本安型巡检仪、矿用手持终端配套使用；四、产品配件1）矿用本安型巡检仪；2）Type-C连接线；3）矿用本安型热成像仪探头;4）合格证；5）装箱清单；6）使用说明书。
