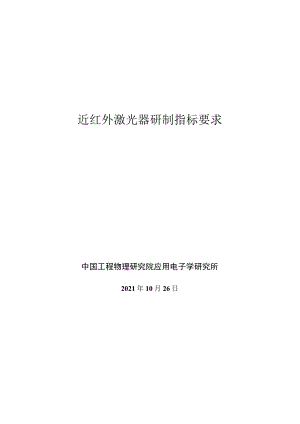

近红外激光器研制指标要求.docx
近红外激光器研制指标要求中国工程物理研究院应用电子学研究所2021年10月26日X概述近红外激光器为系统提供信标光源，工作时需要根据上位机程序指令，实现激光器的开启与关闭，并能对激光器出光强度进行调节,要求激光器工作性能稳定，寿命长。2研制内容1）承研方负责近红外激光器的设计研制，具体工作内容如下：近红外激光器的工艺设计与计算、器件选型和购置、电气与控制系统设计（含软件）、结构设计与加工集成调试；2）完成形式：提交装置实物1套，并附技术资料1套。3系统组成如图1所示，近红外激光器主要部件包括：激光头、控制器、光纤等。图1装置主要组成4技术指标1）波长976±2nm;2）单模光纤耦合输出，输出端接口FC/PC；3）光纤输出端功率不低于IOOmW;4）IOOmW输出时，光纤后功率稳定性小于4%（4小时RMS）；5）光纤输出端数值孔径全角0.120.15（80%能量）；6）光纤采用铠甲光纤。图2激光头主体尺寸图3控制主体尺寸激光头与控制器尺寸边界如上图2、图3所示。5.2 器件选型要求系统内所有元器件需要满足环境适应性指标要求。应尽量选择国产成熟产品，确需选择不成熟产品则需要经过试验验证。电子元器件须进行100%环境应力筛选试验（高低温、湿度、振动、电应力），可以厂家提供筛选报告即可。5.3 软件设计及接口要求近红外激光器控制接口应可同时支持网口与422口，控制内容需包含：近红外激光器启动及停止、激光器功率调节等，控制指令要有相应反馈；近红外激光器是否在线、以及故障情况等需要有反馈；需提供远程控制的上位机示例程序（C/VC+语言，开发环境支持VS2010与VS2015,并为需方提供软件开发的技术支持）。5.4 控制及连接方式图3近红外激光器接线图如上图所示控制及连接方式，承研方需按下述要求进行配置：不配置钥匙，电源线2与适配器的连接头选用国标右弯头品字尾，各线缆与设备之间应可插拔，各线缆应选用屏蔽线缆，满足电磁兼容性要求，电连接器（穿墙座）选用中航光电科技股份有限公司/泰兴产品，各线缆长度分别为：a、光纤长800mm；b、电源线1长500mm；c、控制线1长600mm；d、电源线2长800mm,每套须配置2根；e计算机控制线1长1000mm,千兆网线与422控制线各一根；f、计算机控制线2长IOOOmm,千兆网线与422控制线各一根。此外所有线缆端航插件、穿墙航插件，需提供一套不焊线备件。5.5其他要求1）使用寿命：44000小时；2）供电电压220VAC；3）控制模式：近红外激光器上电即进入待机状态，无需人为按键操作；上电后按上次断电前的指令执行；上位机发出查询指令，近红外激光器反馈健康状态；上位机发出激光器出光指令，激光器按之前设定功率值出光，到位后反馈出光到位指令；若要调整功率出光，上位机发出出光功率值及出光指令，近红外激光器出光，并反馈出光状态；上位机发出出光停止指令，激光器出光停止，反馈出光停止状态；近红外激光器状态保持。6环境适应性要求1）工作温度：040；2）运输、存储温度：-50°C65°C;3）相对湿度（储存）：95%±3%（®40）；4）使用海拔高度：Om3500m;5）振动测试：覆盖下表1所示随机振动谱，三个方向振动时长各2小时；此外3轴6项各做5组冲击，冲击为2g。表1随机振动功率谱密度（PSD）数据纵向横向垂向频率PSDg2Hz频率PSDg2Hz频率PSDg2Hz15e-513e-31l.le-425e-423e-223e-2125e-433e-2103e-215le-245e-3128e-218le-265e-3158e-2255e-475e-4205e-3405e-4105e-4405e-3505e-515le-280le-3705e-525le-21005e-71005e-7502e-4802e-41005e-76）电磁兼容性应满足GJB151B-2013中陆军地面设备七项要求,即：CE102*,CSlOl*,CS114*（10kHz-400MHz）,CS115*,CS116*（IOkHz-IOOMHz）,RE102*（至IJ18GHz）,RS103*（到2.5GHz）,电磁兼容性考核由甲方负责，考核不达标，由乙方负责改进，并由乙方承担相应改进费用，直至达标。7使用性要求7.1 包装运输要求近红外激光器需配置铝皮包装箱。7.2 可靠性要求可靠性指标：装置基本可靠度（MTBF）<4000ho应进行可靠性MTBF分析并提供主要元器件的可靠性数据。需提供元器件嫄材料清单，包括元器件的名称、规格、质量等级、生产厂（或供货源）以及非标准元器件材料的简要说明等。7.3 维修性要求参照GJB368装备维修性通用要求，进行装置维修性的分析设计，在技术文件中说明。7.4 三防要求近红外激光器设计需考虑三防要求，即防湿热、防霉菌、防盐雾腐蚀的能力，在技术文件中说明。7.5 测试性要求近红外激光器采用机内测试及人工检测方式检测出的故障需占全部故障比例大于等于95%,基于FMECA表进行故障测试分析，在技术文件中说明。7.6 安全性要求近红外激光器待机或正常工作不存在漏电、短路等故障，设备接地良好，同时需考虑在-40。C条件下，给激光器直接上电，而不损坏激光器。7.7 人机工程要求人机工程设计参照GJB3207军事装备和设施的人机工程要求相关规定，需达到面向非专业技术人员的可操作性要求，常见故障的检修部位设计、维修空间、常用插座/接口部位设计符合人机工程学要求，在技术文件中说明。8自主可控坚持自主可控要求，在保证系统性能指标的前提下，关键元器件自主可控，优选国内军用定型产品，满足军方自主可控要求。9质量保证1）产品质保期2年；2）给出实施过程质量控制的具体措施，在技术文件中说明；3）承研方需对工艺过程进行管控，形成工艺方案，便于后期审查。10进度要求产品共需交付1套，于承研方中标后100天完成交付。表2交付清单序号名称数量备注1电子元器件清单12技术及维护使用说明书13合格证14出厂测试报告，包含振动及高低温测试内容1需方参与相关测试
